申请日2015.10.28
公开(公告)日2016.05.11
IPC分类号C02F3/30
摘要
本实用新型公开了一种一体化污水氧化处理单元，包括远程控制器、外池体及置于外池体内部的内池体，且内池体的底部和外池体的底部连通，而外池体和内池体之间还设有污泥回流机构;内池体内部设有填料和多功能气提，且多功能气提连接有鼓风机;污泥回流机构和鼓风机均与远程控制器连接。本实用新型提供的一体化污水氧化处理单元的有机物去除率和脱氮效率高，且能在同一个池体内实现不同处理工艺之间的自由切换，大幅降低了污水处理成本。

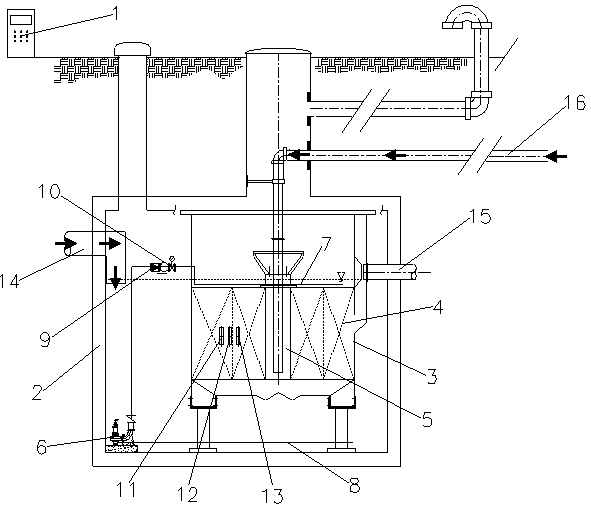

摘要附图
权利要求书
1.一种一体化污水氧化处理单元，其特征在于，包括远程控制器(1)、外池体(2)及置于所述外池体(2)内部的内池体(3)，且所述内池体(3)的底部和外池体(2)的底部连通，而所述外池体(2)和内池体(3)之间还设有污泥回流机构;
所述内池体(3)内部设有填料(4)和多功能气提(5)，且所述多功能气提(5)连接有鼓风机;
所述污泥回流机构和鼓风机均与所述远程控制器(1)连接。
2.根据权利要求1所述的一体化污水氧化处理单元，其特征在于，所述污泥回流机构包括污泥回流泵(6)、回流管(7)和收集管(8)，且所述回流管(7)上设有多个回流通孔;
所述收集管(8)和回流管(7)分别与污泥回流泵(6)的输入口和输出口连通，且所述污泥回流泵(6)与所述远程控制器(1)连接，而所述收集管(8)和回流管(7)分别位于所述填料(4)的下方和上方位置。
3.根据权利要求2所述的一体化污水氧化处理单元，其特征在于，所述收集管(8)上设有多个收集通孔。
4.根据权利要求2所述的一体化污水氧化处理单元，其特征在于，所述污泥回流泵(6)的输出口与回流管(7)之间设有流量计(9)，且所述流量计(9)与远程控制器(1)相连。
5.根据权利要求2所述的一体化污水氧化处理单元，其特征在于，所述污泥回流泵(6)的输出口与回流管(7)之间设有调节阀(10)，且所述调节阀(10)与远程控制器(1)相连。
6.根据权利要求1所述的一体化污水氧化处理单元，其特征在于，所述填料(4)中设有pH传感器(11)，且所述pH传感器(11)与远程控制器(1)通讯连接。
7.根据权利要求1所述的一体化污水氧化处理单元，其特征在于，所述填料(4)中设有溶解氧传感器(12)，且所述溶解氧传感器(12)与远程控制器(1)通讯连接。
8.根据权利要求1所述的一体化污水氧化处理单元，其特征在于，所述填料(4)中设有ORP传感器(13)，且所述ORP传感器(13)与远程控制器(1)通讯连接。
说明书
一种一体化污水氧化处理单元
技术领域
本实用新型涉及污水处理领域，尤其涉及一种一体化污水氧化处理单元。
背景技术
污水处理后再利用可以缓解水资源不足，现有污水处理技术中，主要是由城市污水厂进行集中的深度处理。然而，现有的污水处理技术及相应污水处理设施存在有机物去除率低、脱氮难的缺点，且我国现有的一体化污水处理装置及工艺流程非常固定，即一套一体化分散污水处理装置只能采用一种固定的工艺流程进行污水处理，无法根据污水处理地点、水质、水量的变化更改工艺流程，使得污水处理厂在遭遇不同的污水处理地点、不同的污水水质及不同的污水处理水量等不同污水状况时必须更换污水处理装置，也就是一套污水处理装置不能实现不同处理工艺之间的切换，大大增加了污水处理的成本。
发明内容
本实用新型要解决的技术问题在于，针对现有技术中一体化污水处理装置的有机物去除率低、脱氮难、不能实现不同处理工艺之间的切换且成本高的上述缺陷，提供一种有机物去除率及脱氮效率高、能在同一个池体内实现不同处理工艺之间的自由切换且能大幅降低污水处理成本的一体化污水氧化处理单元。
本实用新型解决上述技术问题所采用的技术方案如下：
一种一体化污水氧化处理单元，包括远程控制器、外池体及置于外池体内部的内池体，且内池体的底部和外池体的底部连通，而外池体和内池体之间还设有污泥回流机构;
内池体内部设有填料和多功能气提，且多功能气提连接有鼓风机;
污泥回流机构和鼓风机均与远程控制器连接。
在本实用新型所述一体化污水氧化处理单元中，外池体在接收污水后起沉淀、厌氧、酸化和水解作用，内池体及其中的填料起到接触氧化去除污水中有机污染物的作用;多功能气提由内管和外管组成，该多功能气提则是将鼓风机输送的空气通过内管送进填料中央为污水供氧，同时利用内管下部出来的气体的浮力带动外池体及内池体底部的污水及活性污泥沿着内管和外管之间的环形空间迅速上升至填料顶部后喷出，喷洒而出的污水进入填料并逐步下降到内池体底部再被多功能气提的浮力带动参与混合污水提升-喷洒-沉降内池体底部-再提升的循环，通过填料处理的污水经内池体出水管流出;由此可知，本实用新型所述一体化污水氧化处理单元只需要鼓风机和多功能气提便可完成为污水供氧、提升污水及混合液回流等工作，大大降低了制造及运行成本，提高了运行可靠性。
更为重要的是，上述外池体和内池体之间还设有污泥回流机构，该污泥回流机构和鼓风机均与远程控制器连接，该污泥回流机构的设置使得经过填料处理后的污水能够回流并进入到填料中进行多次氧化处理，大幅提高了所述一体化污水氧化处理单元的有机物去除率和脱氮效率，从而保证出水达标。
作为对本实用新型所述一体化污水氧化处理单元的一种改进，上述污泥回流机构包括污泥回流泵、回流管和收集管，且回流管上设有多个回流通孔;
收集管和回流管分别与污泥回流泵的输入口和输出口连通，且污泥回流泵与远程控制器连接，而收集管和回流管分别位于填料的下方和上方位置。
在本实用新型所述一体化污水氧化处理单元中，污泥回流泵为污水回流提供了动力保障，收集管用于将填料处理后并沉淀到内池体底部的混合污水输送至污泥回流泵中，而回流管则用于将污泥回流泵输出的混合污水再次输送至填料中;因为回流管上设有多个回流通孔，从而使得混合污水能从填料上方均匀喷洒下来，即起到均匀布水的作用，使得混合污水与填料的接触更为均匀，有助于进一步提高所述一体化污水氧化处理单元的有机物去除率和脱氮效率。
更进一步地，上述收集管上设有多个收集通孔。该多个收集通孔的设置，使得收集管在抽取混合污水时能够避免吸入污泥，从而避免上述污泥回流泵被污泥堵塞，在一定程度上增强了所述一体化污水氧化处理单元的运行可靠性。
更进一步地，上述污泥回流泵的输出口与回流管之间设有流量计，且该流量计与远程控制器相连。
更进一步地，上述污泥回流泵的输出口与回流管之间设有调节阀，且该调节阀与远程控制器相连。
在本实用新型所述一体化污水氧化处理单元中，上述流量计用于精确控制污泥回流泵中输出的混合污水流量和流速，并将流量和流速数据传输给远程控制器，该远程控制器在接收到流量和流速数据后发出指令以控制上述调节阀的开关，当远程控制器接收到的流量和流速数据小于预设值时，调节阀在该远程控制器的控制下处于打开的状态，当远程控制器接收到的流量和流速数据大于预设值时，调节阀便会在该远程控制器的控制下处于关闭状态，这样的设计使得上述收集管只抽取混合污水而不吸入污泥、上述回流管在布水时不卷气，保证了污水处理工作的正常进行。
作为对本实用新型所述技术方案的一种改进，上述填料中设有pH传感器，且该pH传感器与远程控制器通讯连接。该pH传感器用于检测污水的pH值，并将检测到的pH值发送给远程控制器，以便远程控制器作出相应指令。
作为对本实用新型所述技术方案的一种改进，上述填料中设有溶解氧传感器，且该溶解氧传感器与远程控制器通讯连接。该溶解氧传感器用于检测污水中的溶解氧含量数据，并将检测到的溶解氧含量数据发送给远程控制器，以便远程控制器作出相应指令。
作为对本实用新型所述技术方案的一种改进，上述填料中设有ORP传感器，且该ORP传感器与远程控制器通讯连接。该ORP传感器用于检测污水中的氧化还原电位数据，并将该数据发送给远程控制器，以便远程控制器作出相应指令。
在本实用新型所述一体化污水氧化处理单元中，上述pH传感器、溶解氧传感器、ORP传感器会将检测到的实时相关参数传回远程控制器，当相关参数值达到预设下限值X1时，鼓风机开始向所述一体化污水氧化处理单元中曝气，当参数值达到预设上限值X2时，鼓风机停止向所述一体化污水氧化处理单元曝气;如此周而复始，便会在所述一体化污水氧化处理单元的纵截面上形成厌氧-好氧-缺氧循环，即此时所述一体化污水氧化处理单元进行的是AOA工艺流程。
上述pH传感器、溶解氧传感器、ORP传感器会将检测到的实时相关参数传回远程控制器，当相关参数值达到预设下限值Y1时，鼓风机开始向所述一体化污水氧化处理单元中曝气，当参数值达到预设上限值Y2时，鼓风机停止向所述一体化污水氧化处理单元曝气;如此周而复始，在所述一体化污水氧化处理单元中的纵截面上便会形成好氧-缺氧循环，即此时本实用新型所述一体化污水氧化处理单元进行的是AO工艺流程。
上述pH传感器、溶解氧传感器、ORP传感器会将检测到的实时相关参数传回远程控制器，当参数值达到预设上限值Z1时，鼓风机停止向所述一体化污水氧化处理单元曝气，同时上述污泥回流泵通过收集管将内池体底部厌氧区的混合污水提升上来，通过回流管将该混合污水均匀分布在填料上方，在此过程中，通过上述流量计及调节阀精确控制流量和流速，使得填料下方的收集管只抽取混合污水而不吸动污泥、填料上方的回流管布水时不卷气;当参数值达到预设下限值Z2时，鼓风机重新开始向所述一体化污水氧化处理单元曝气;如此周而复始，在所述一体化污水氧化处理单元的纵截面上便形成了厌氧-缺氧-好氧循环，即本实用新型所述一体化污水氧化处理单元此时采用的是A2O工艺。
上述pH传感器、溶解氧传感器、ORP传感器会将检测到的实时相关参数传回远程控制器，当参数值达到预设上限值W2时，鼓风机停止向所述一体化污水氧化处理单元曝气，同时上述污泥回流泵通过收集管将内池体底部厌氧区的混合污水提升上来，通过上述回流管将该混合污水均匀分布在填料上方，在此过程中，通过上述流量计及调节阀精确控制流速和流量，使得收集管只抽取混合污水而不吸动污泥、回流管布水时不卷气;当参数值达到预设下限值W2时，鼓风机重新开始向所述一体化污水氧化处理单元曝气;如此周而复始，便会在所述一体化污水氧化处理单元的纵截面上形成厌氧-缺氧循环，即本实用新型所述一体化污水氧化处理单元此时进行的是AA工艺流程。
综上所述，本实用新型所述一体化污水氧化处理单元能在同一个池体内实现不同处理工艺(例如AOA工艺、AO工艺、A2O工艺和AA工艺)之间的自由切换，即能适应不同污水处理地点、不同污水水质、不同污水处理水量等不同污水状况，大幅降低了污水处理成本。
另外，在本实用新型所述技术方案中，凡未作特别说明的，均可通过采用本领域中的常规手段来实现本技术方案。
因此，本实用新型提供的一体化污水氧化处理单元的有机物去除率和脱氮效率高，且能在同一个池体内实现不同处理工艺之间的自由切换，大幅降低了污水处理成本。
