申请日2015.10.28
公开(公告)日2016.01.20
IPC分类号B60S3/04
摘要
本发明公开了一种具有太阳能及污水循环处理功能的洗车系统，包括太阳能发电系统、污水处理系统和自动洗车系统，太阳能发电系统分别与污水处理系统和自动洗车系统连接供电，污水处理系统和自动洗车系统连接提供污水处理。整个洗车场利用太阳能发电给整套设备供电。其中水净化设备提供干净的水源，能将水源反复多次利用，极大的节约了水资源。通过雷达探头控制使清洗装置与车辆达到合理距离，并且有效防止清洗装置对车辆产生碰撞，并且可以调整清洗装置的清洗角度使车辆可以全方位被清洗。

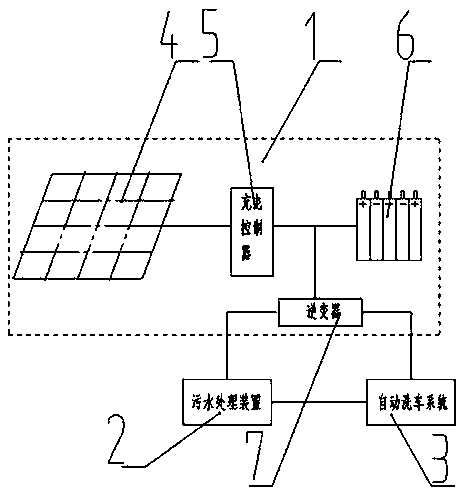

摘要附图
权利要求书
1.一种具有太阳能及污水循环处理功能的洗车系统，包括太阳能发电系统(1)、污水处理系统(2)和自动洗车系统(3)，其特征在于：所述的太阳能发电系统(1)分别与污水处理系统(2)和自动洗车系统(3)连接供电，所述的污水处理系统(2)和自动洗车系统(3)连接提供污水处理;
所述的太阳能发电系统(1)包括太阳能电池板(4)、充电控制器(5)、蓄电池(6)和逆变器(7)，所述的太阳能电池板(4)通过充电控制器(5)对蓄电池(6)进行充电，所述的逆变器(7)连接在蓄电池(6)与充电控制器(5)之间的电路上输出交流;
所述的污水处理系统(2)包括原水池(8)、膜组件装置(9)和净水池(10)，所述原水池(8)内的污水经管道引入膜组件装置(9)内，所述膜组件装置(9)内经过滤后的净化水经管道引入净水池(10);
自动洗车系统(3)包括左右对称设置的两套洗车系统(11)，所述的洗车系统(11)包括行走导轨(12)、行走装置(13)、伸缩臂装置(14)和清洗装置(15)，所述的清洗装置(15)设置在伸缩臂装置(14)顶端，所述的伸缩臂装置(14)底端安装在行走装置(13)上，所述的行走装置(13)安装在行走导轨(12)上带动伸缩臂装置(14)和清洗装置(15)前后移动;所述的清洗装置(15)包括清洗架板(16)，所述的清洗架板(16)上设置有水喷头(17)、清洗液喷头(18)和雷达探头(19)。
2.根据权利要求1所述的一种具有太阳能及污水循环处理功能的洗车系统，其特征在于：所述的伸缩臂装置(14)与清洗装置(15)铰接，在伸缩臂装置(14)与清洗装置(14)之间倾斜设置有清洗装置角度调整装置(20)。
3.根据权利要求1或2所述的一种具有太阳能及污水循环处理功能的洗车系统，其特征在于：所述的行走导轨(2)包括上导轨(21)和下导轨(22)，所述的行走装置(13)分别通过卡锁结构与上导轨(21)和下导轨(22)配合安装，所述下导轨(22)上设置有齿条(23)，在行走装置(13)上设置有与齿条(23)相配合的行走电机装置(24)。
4.根据权利要求1或2所述的一种具有太阳能及污水循环处理功能的洗车系统，其特征在于：所述清洗架板(16)的下部为直条状，清洗架板(16)的上部弧状结构。
5.根据权利要求1或2所述的一种具有太阳能及污水循环处理功能的洗车系统，其特征在于：所述伸缩臂装置(14)采用液压缸、电动推杆或气动推杆结构。
6.根据权利要求1或2所述的一种节水型自动洗车装置，其特征在于：所述水喷头(17)连接有脉冲泵。
7.根据权利要求1所述的一种具有太阳能及污水循环处理功能的洗车系统，其特征在于：所述膜组件装置(9)下部设有排污口(25)，所述的排污口(25)上设置有控制阀(26)。
8.根据权利要求7所述的一种具有太阳能及污水循环处理功能的洗车系统，其特征在于：所述原水池(10)与膜组件装置(9)连接的管道上设置有抽水泵(27)。
说明书
一种具有太阳能及污水循环处理功能的洗车系统
技术领域
本发明涉及洗车领域，具体地，涉及一种具有太阳能及污水循环处理功能的洗车系统。
背景技术
随着科技的进步和发展，越来越多的车辆走进人们的生活，车辆给人们带来了出行的方便，但是车辆也给人们带来了不便，比如清洗。
现有的车辆清洗的方式有两种，一种是用户在自己家清洗，比较费时和费力，第二种是去洗车房清洗，现有的洗车房一般都位于专业的场所设施中，离用户的生活区和工作区较远，并且洗车的费用比较贵，现有的洗车房均采用喷头结合人工的形式对车辆进行冲洗，需要大量的水源和电能，并且清洗车辆后的水不能回收，造成了成本加大，浪费资源，并且现有的清洗房结构复杂，设施庞大，不能移动，在偏远或者公共场所不能进行清洗。
综上所述，本申请发明人在实现本申请实施例中发明技术方案的过程中，发现上述技术至少存在如下技术问题：
在现有技术中，由于现有的洗车房结构设计不合理，设施庞大无法移动，且没有对清洗后的水进行回收利用，导致成本加大，浪费资源，需要大量的水源和电能，所以，现有的洗车房存在结构设计不合理，设施庞大无法移动，成本较大，浪费资源的技术问题。
发明内容
本发明所要解决的技术问题是提供一种整合洗车所需要的条件，利用光伏发电设备为洗车机及污水处理机供电。利用污水处理，反复利用水资源进行冲洗车辆，利用钢结构房屋解决了洗车场及其设备对于场地房屋限制的具有太阳能及污水循环处理功能的洗车系统。
本发明解决上述问题所采用的技术方案是：一种具有太阳能及污水循环处理功能的洗车系统，包括太阳能发电系统、污水处理系统和自动洗车系统，所述的太阳能发电系统分别与污水处理系统和自动洗车系统连接供电，所述的污水处理系统和自动洗车系统连接提供污水处理。
所述的太阳能发电系统包括太阳能电池板、充电控制器、蓄电池和逆变器，所述的太阳能电池板通过充电控制器对蓄电池进行充电，所述的逆变器连接在蓄电池与充电控制器之间的电路上输出交流;
所述的污水处理系统包括原水池、膜组件装置和净水池，所述原水池内的污水经管道引入膜组件装置内，所述膜组件装置内经过滤后的净化水经管道引入净水池;
自动洗车系统包括左右对称设置的两套洗车系统，所述的洗车系统包括行走导轨、行走装置、伸缩臂装置和清洗装置，所述的清洗装置设置在伸缩臂装置顶端，所述的伸缩臂装置底端安装在行走装置上，所述的行走装置安装在行走导轨上带动伸缩臂装置和清洗装置前后移动;所述的清洗装置包括清洗架板，所述的清洗架板上设置有水喷头、清洗液喷头和雷达探头。
进一步的，所述的伸缩臂装置与清洗装置铰接，在伸缩臂装置与清洗装置之间倾斜设置有清洗装置角度调整装置。
进一步的，所述的行走导轨包括上导轨和下导轨，所述的行走装置分别通过卡锁结构与上导轨和下导轨配合安装，所述下导轨上设置有齿条，在行走装置上设置有与齿条相配合的行走电机装置。
进一步的，所述清洗架板的下部为直条状，清洗架板的上部弧状结构。
进一步的，所述伸缩臂装置采用液压缸、电动推杆或气动推杆结构。
进一步的，所述水喷头连接有脉冲泵。
进一步的，所述膜组件装置下部设有排污口，所述的排污口上设置有控制阀。
进一步的，所述原水池与膜组件装置连接的管道上设置有抽水泵。
综上，本发明的有益效果是：整个洗车场利用太阳能发电给整套设备供电。其中水净化设备提供干净的水源，能将水源反复多次利用，极大的节约了水资源。
通过雷达探头控制使清洗装置与车辆达到合理距离，并且有效防止清洗装置对车辆产生碰撞，并且可以调整清洗装置的清洗角度使车辆可以全方位被清洗，洗车速度一般在2-3分钟，水喷头连接有脉冲泵可以提高冲洗效率，对不易去除的污渍也能有效清洗。
