申请日2017.11.03
公开(公告)日2018.02.27
IPC分类号A23N12/10; A23N12/12
摘要
一种农业用的带有收集废水结构的果蔬烘干设备，包括热泵机箱，烘干箱和旋转电机;所述设备本体的底部设置为支撑底座;所述支撑底座的其中一侧支撑腿上设置有控制箱;所述支撑底座的上端固定安装有烘干箱;所述烘干箱的底侧固定设置有废水收集箱;所述烘干箱的另一侧同样对称设置有四组热量输送风机，且该热量输送风机与另一侧的热量输送风机同样呈对称结构安装，且该热量输送风机通过热风连接管与热泵机箱相连接。该农业用的带有收集废水结构的果蔬烘干设备设有烘干箱的外形呈圆筒形结构，有利于与内侧的旋转轴上端的干燥盘固定座进行旋转，并且有效节省占地空间，使该设备本体使用移动更加的灵活方便。

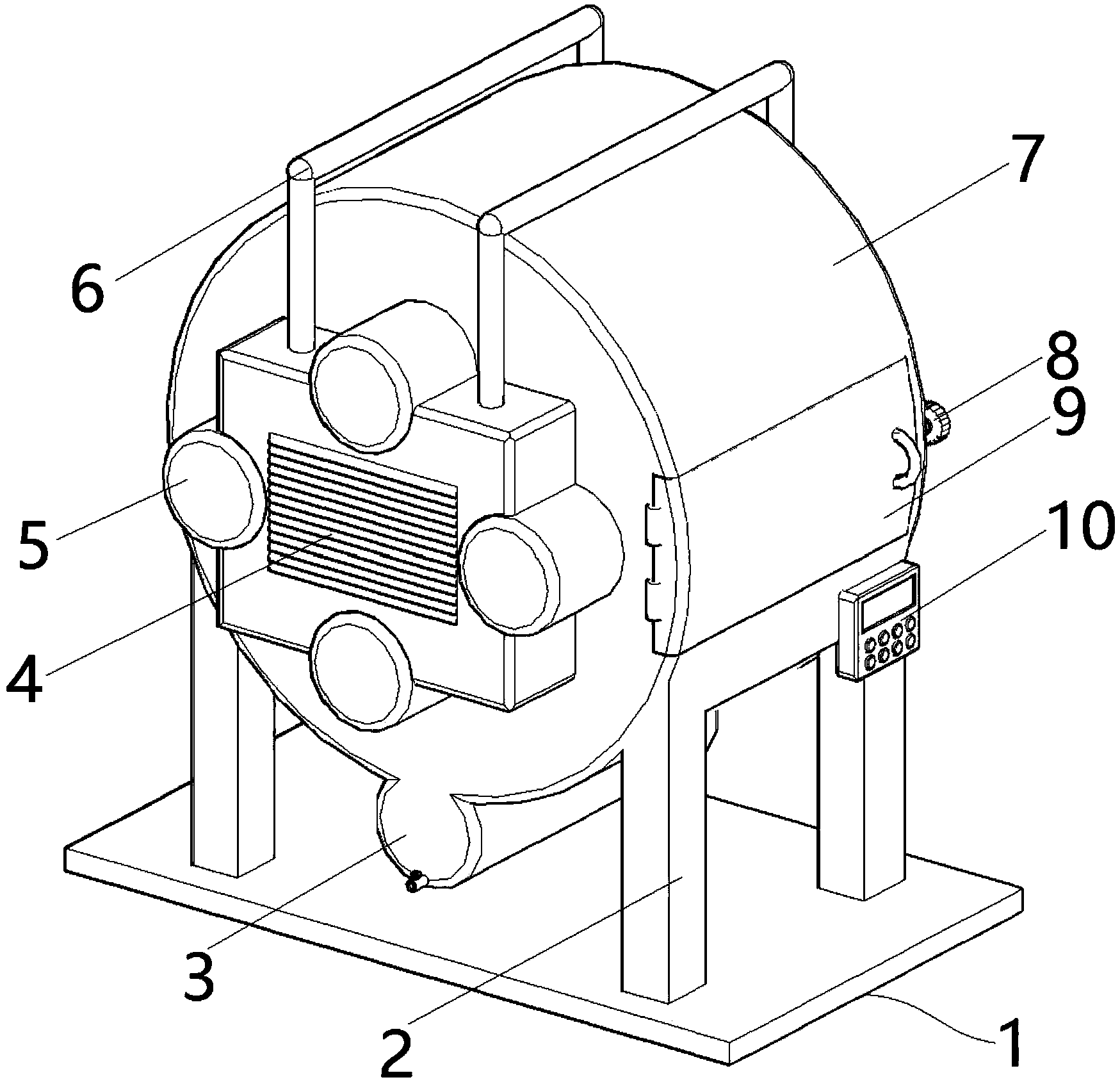

摘要附图
权利要求书
1.一种农业用的带有收集废水结构的果蔬烘干设备，其特征在于：该农业用的带有收集废水结构的果蔬烘干设备包括有：设备本体，支撑底座，废水收集箱，热泵机箱，热量输送风机，热风连接管，烘干箱，固定螺栓，烘干箱门，控制箱，旋转电机，旋转轴，固定架，旋转轴承，干燥盘固定座，配重块，固定座旋转轴，限位块，固定滑槽，限位卡扣，干燥盘，干燥盘把手和果蔬烘晾板;所述设备本体的底部设置为支撑底座;所述支撑底座的其中一侧支撑腿上设置有控制箱;所述支撑底座的上端固定安装有烘干箱;所述烘干箱的底侧固定设置有废水收集箱;所述烘干箱的弧形侧壁上合页安装有烘干箱门;所述烘干箱的一侧设置有热泵机箱，且热泵机箱的外侧对称固定有四组热量输送风机;所述烘干箱的另一侧同样对称设置有四组热量输送风机，且该热量输送风机与另一侧的热量输送风机同样呈对称结构安装，且该热量输送风机通过热风连接管与热泵机箱相连接;所述热量输送风机均与烘干箱内部项连通;该侧所述烘干箱的侧壁中心位置上还螺栓固定有旋转电机;所述旋转轴活动安装于烘干箱内部两侧轴承座上，且旋转轴与旋转电机传动相连接;所述热泵机箱与旋转电机均与控制箱电性相连接，且旋转电机可通过控制箱设置自启自关时间;所述旋转轴外壁上对称排列设置有固定架，且固定架的端头位置上设置有旋转轴承;所述干燥盘固定座由配重块和固定座旋转轴与限位块、固定滑槽及限位卡扣构成;所述固定座旋转轴设置于固定滑槽的外侧侧壁上，且干燥盘固定座通过固定座旋转轴活动安装于旋转轴承上;所述干燥盘固定座的底侧设置有配重块;所述干燥盘固定座内侧外壁上固定设置有限位块;所述干燥盘固定座的外侧侧壁上活动设置有限位卡扣;所述干燥盘固定座上端滑动安装有干燥盘;所述干燥盘由干燥盘把手和果蔬烘晾板构成，且干燥盘把手安装于干燥盘的两较长壁的上端。
2.根据权利要求1所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述烘干箱的外形呈圆筒形结构。
3.根据权利要求1或2所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述烘干箱的内壁同样为圆筒结构。
4.根据权利要求1或2或3所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述烘干箱的内部底端与废水收集箱的顶部相连通，且废水收集箱的底部侧壁上开设有废水排出口。
5.根据权利要求1所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述固定滑槽的滑槽宽度与干燥盘的边厚相契合。
6.根据权利要求1所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述配重块可一直给干燥盘固定座一个向下的重力，可使干燥盘固定座在旋转过程中一直处于平行状态。
7.根据权利要求1所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述烘干箱门的开口高度为110cm，且烘干箱门的高度可根据使用人员的身高进行填垫。
8.根据权利要求1所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述果蔬烘晾板为耐高温的钢丝网状结构。
9.根据权利要求1或7所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述烘干箱侧壁上活动嵌装设置有固定螺栓，且烘干箱门上开设有与之相对应的螺孔，且固定螺栓可螺栓旋拧于烘干箱门的螺孔内部。
10.根据权利要求1所述的农业用的带有收集废水结构的果蔬烘干设备，其特征在于：所述旋转电机采用伺服电机。
说明书
一种农业用的带有收集废水结构的果蔬烘干设备
技术领域
本发明涉及食品加工设备技术领域，尤其涉及一种农业用的带有收集废水结构的果蔬烘干设备。
背景技术
果蔬，就是水果和蔬菜的简称。是指可食用的水果和蔬菜，相对于肉食，是食物的一个类别。一般来说，现有果蔬的自然成熟期大多集中在高温的夏季，这就导致了夏季果蔬容易出现量过剩的现象，而夏季采摘的果蔬易变质腐烂，丧失原来的色、香、味，因而需要对其进行后续深加工，从而延长其保鲜时间。
针对上述果蔬烘干操作中，尤其用到的就使果蔬烘干设备;果蔬烘干机，顾名思义即为烘干蔬菜水果的一种机器，采用了热风多层利用原理，适用于多种中草药、干果、蔬菜等片状、块状、条状、粒状物品的脱水干燥。用热风炉产生的纯净热风，热风温度50℃-160℃可控，采用加热干燥和通风干燥两种干燥脱水方式同时进行，加强热风通风量合理调整，多层烘干箱循环翻转，逐层烘干，充分利用热风，烘干脱水迅速，运行高效。
现有申请号201710462151.2的一种新型果蔬烘干装置，烘干箱由位于导风板上方的水平隔板分隔为烘干腔和供热腔，导风板的中部设置有供风口，装料筒遍布其筒身地设置有多个透气孔，装料筒通过其两端的短轴与烘干箱左右两端的侧壁转动配合，其中一根短轴穿出烘干箱外部与固定设置在烘干箱外部的减速电机的输出轴连接;导风板水平地设置在供热腔的中部，导风板的右端与烘干箱的右侧壁之间留有排风通道，供热腔在导风板下部的左侧从左到右间隔地设置有风机和加热设备;烘干箱在风机的左侧设置有连通供热腔下部的引风管路，烘干箱上端右侧设置有与烘干腔连通的出风管路。该新型果蔬烘干装置烘干效率高、烘干效果理想，能避免户外自然晾晒而产生的污染问题。
该发明虽然解决了一些果蔬烘干的问题，但是在使用中依然存在一下问题有待解决，问题如下：该发明易造成果蔬产品的损坏破碎，上述发明烘干方式采用转动烘干方式，虽然提高烘干效果，热量更加均匀，但是在转动过程中果蔬产品相互碰撞极易造成损坏;该发明未设置有废水收集装置，易增加能源的输出，降低烘干效率。
现有申请号201610749861.9发明公开了一种多功能智能小型果蔬烘干机，属于果蔬烘干设备技术领域，包括烘干机厢体、烘干区、温度均衡系统、风循环系统四部分，还公开了多功能智能小型果蔬烘干机的加工方法;本发明的果蔬烘干机自动控温，恒温烘干，温度均匀，解决了土窑式烘干食品卫生状况差，内部温度不均匀，劳动强度大，污染严重，浪费了很多资源的缺陷，达到了节能环保的目的，本发明的果蔬烘干机的加工方法操作步骤简单，易学。
该发明也对果蔬烘干设备做出了一定的改进，但是使用中还是存在以下问题：该发明设置的置料架取干燥盘略显不方便，因为上述发明的置料架为分层放置设置，取放时放置于高层的与最低层的取放都略显不方便;该发明烘干效果略差，烘干温度略显不均匀。
于是，本人秉持多年该相关行业丰富的开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种农业用的带有收集废水结构的果蔬烘干设备，以期达到更具有更加实用价值性的目的。
发明内容
本发明的目的在于提供一种农业用的带有收集废水结构的果蔬烘干设备，以解决上述背景技术中提出的易造成果蔬产品的损坏破碎，缺乏废水收集装置，干燥盘取放不便，烘干效果略差，烘干温度略显不均匀的问题。
本发明农业用的带有收集废水结构的果蔬烘干设备的目的与功效，由以下具体技术手段所达成：
一种农业用的带有收集废水结构的果蔬烘干设备，其中，该农业用的带有收集废水结构的果蔬烘干设备包括有：设备本体，支撑底座，废水收集箱，热泵机箱，热量输送风机，热风连接管，烘干箱，固定螺栓，烘干箱门，控制箱，旋转电机，旋转轴，固定架，旋转轴承，干燥盘固定座，配重块，固定座旋转轴，限位块，固定滑槽，限位卡扣，干燥盘，干燥盘把手和果蔬烘晾板;所述设备本体的底部设置为支撑底座;所述支撑底座的其中一侧支撑腿上设置有控制箱;所述支撑底座的上端固定安装有烘干箱;所述烘干箱的底侧固定设置有废水收集箱;所述烘干箱的弧形侧壁上合页安装有烘干箱门;所述烘干箱的一侧设置有热泵机箱，且热泵机箱的外侧对称固定有四组热量输送风机;所述烘干箱的另一侧同样对称设置有四组热量输送风机，且该热量输送风机与另一侧的热量输送风机同样呈对称结构安装，且该热量输送风机通过热风连接管与热泵机箱相连接;所述热量输送风机均与烘干箱内部项连通;该侧所述烘干箱的侧壁中心位置上还螺栓固定有旋转电机;所述旋转轴活动安装于烘干箱内部两侧轴承座上，且旋转轴与旋转电机传动相连接;所述热泵机箱与旋转电机均与控制箱电性相连接，且旋转电机可通过控制箱设置自启自关时间;所述旋转轴外壁上对称排列设置有固定架，且固定架的端头位置上设置有旋转轴承;所述干燥盘固定座由配重块和固定座旋转轴与限位块、固定滑槽及限位卡扣构成;所述固定座旋转轴设置于固定滑槽的外侧侧壁上，且干燥盘固定座通过固定座旋转轴活动安装于旋转轴承上;所述干燥盘固定座的底侧设置有配重块;所述干燥盘固定座内侧外壁上固定设置有限位块;所述干燥盘固定座的外侧侧壁上活动设置有限位卡扣;所述干燥盘固定座上端滑动安装有干燥盘;所述干燥盘由干燥盘把手和果蔬烘晾板构成，且干燥盘把手安装于干燥盘的两较长壁的上端。
进一步的，所述烘干箱的外形呈圆筒形结构。
进一步的，所述烘干箱的内壁同样为圆筒结构。
进一步的，所述烘干箱的内部底端与废水收集箱的顶部相连通，且废水收集箱的底部侧壁上开设有废水排出口。
进一步的，所述固定滑槽的滑槽宽度与干燥盘的边厚相契合。
进一步的，所述配重块可一直给干燥盘固定座一个向下的重力，可使干燥盘固定座在旋转过程中一直处于平行状态
进一步的，所述烘干箱门的开口高度为cm，且烘干箱门的高度可根据使用人员的身高进行填垫。
进一步的，所述果蔬烘晾板为耐高温的钢丝网状结构。
进一步的，所述烘干箱侧壁上活动嵌装设置有固定螺栓，且烘干箱门上开设有与之相对应的螺孔，且固定螺栓可螺栓旋拧于烘干箱门的螺孔内部。
进一步的，所述旋转电机采用伺服电机。
与现有结构相较之下，本发明具有如下优点：
该发明设有的烘干箱的外形呈圆筒形结构，有利于与内侧的旋转轴上端的干燥盘固定座进行旋转，并且有效节省占地空间，使该设备本体使用移动更加的灵活方便。
该发明设有的烘干箱的内壁同样为圆筒结构，一是有利于配和内部配件进行旋转，二是为了在烘干果蔬产品时所产生的水汽废水能够通过该弧形内壁向下流淌聚集，防止重新低落果蔬产品上，降低烘干效率。
该发明设有的烘干箱的内部底端与废水收集箱的顶部相连通，且废水收集箱的底部侧壁上开设有废水排出口，有利于将烘干箱内壁上汇集流淌下来的蒸汽废水通过废水收集箱顶部开设的孔槽流入废水收集箱，并且通过废水排出口排出。
该发明设有的固定滑槽的滑槽宽度与干燥盘的边厚相契合，插入时只需要将干燥盘的前端框架对准固定滑槽的口部往里一推即可，该结构有利于使干燥盘安装更加的便捷和稳固。
该发明设有的配重块可一直给干燥盘固定座一个向下的重力，可使干燥盘固定座在旋转过程中一直处于平行状态，有效防止干燥盘在旋转时发生翻转造成上端烘干产品散落，从而影响工作进程烘干效率。
该发明设有的烘干箱门的开口高度为110cm，且烘干箱门的高度可根据使用人员的身高进行填垫，该高度正好适合工作人员站立取放干燥盘，使工作人员工作更加舒适便捷，有效降低劳动强度。
该发明设有的果蔬烘晾板为耐高温的钢丝网状结构，该结构有利于使干燥盘上端放置的果蔬产品的底部能够同样受到烘干，有效提高烘干的效果，并且减少了烘干过程中对果蔬产品翻动的操作步骤，提高了工作效率。
该发明设有的烘干箱侧壁上活动嵌装设置有固定螺栓，且烘干箱门上开设有与之相对应的螺孔，且固定螺栓可螺栓旋拧于烘干箱门的螺孔内部，有利于提高烘干箱门的固定强度与便捷性能。
该发明设有的旋转电机采用伺服电机，伺服电机采用伺服驱动器进行控制调节，有利于控制旋转电机进行慢匀速转动烘干，并且方便进行速度的调节与起停控制。
