申请日2017.11.03
公开(公告)日2018.02.23
IPC分类号C02F11/00; C02F11/12; C02F11/10
摘要
本发明提供了一种含杂污泥的处理系统。该处理系统包括筛分装置和热解炭化装置。筛分装置用于去除含杂污泥中的块状杂质;热解炭化装置设置有加料口，加料口与筛分装置通过筛分物输送管路相连通。该处理系统解决了含杂污泥对工艺系统及设备的影响，有利于保证系统处理量及提高炭化污泥品质，上述处理方法的工艺流程短，具有无害化、减量化和资源化等优点。

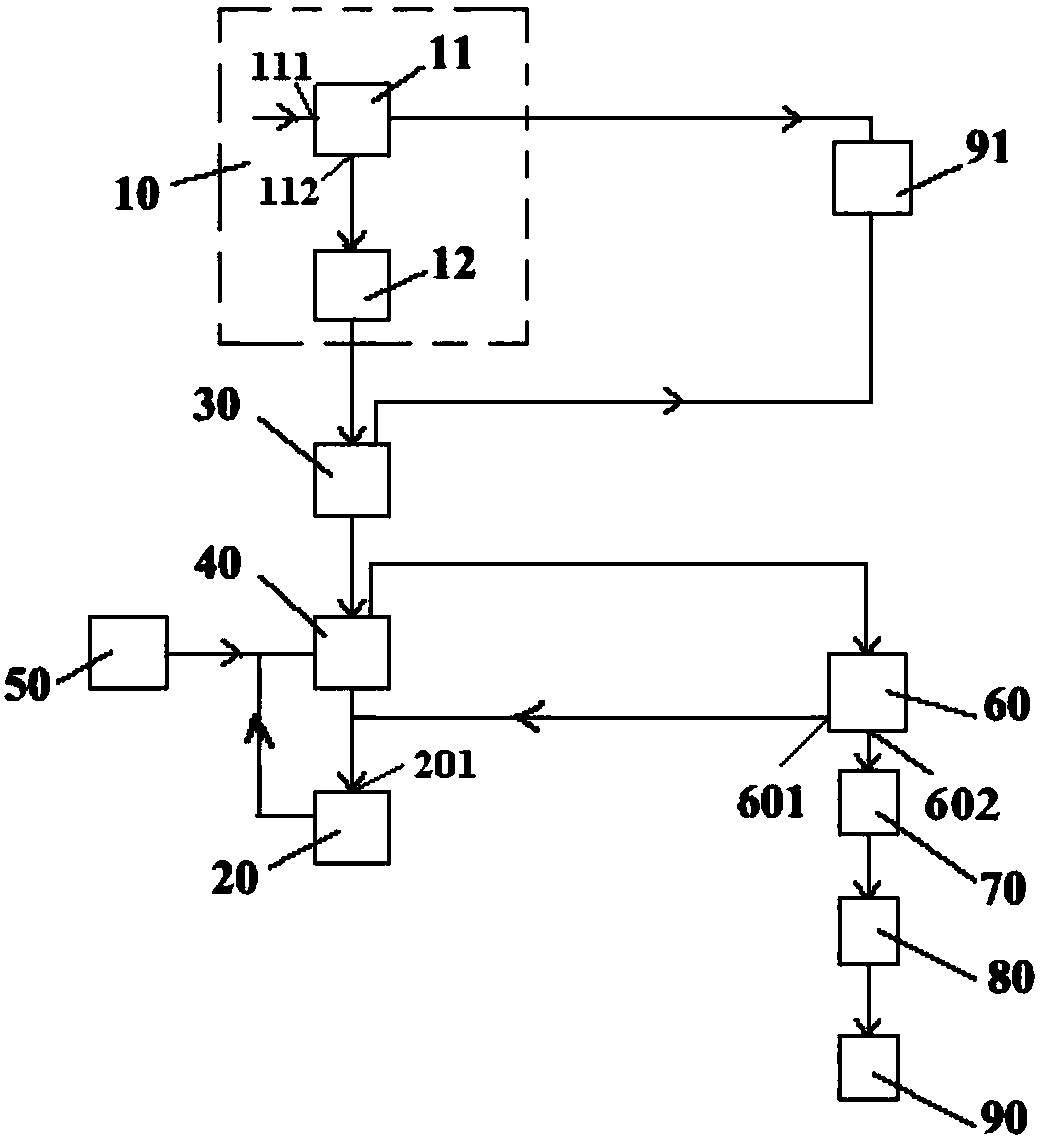

摘要附图
权利要求书
1.一种含杂污泥的处理系统，其特征在于，所述处理系统包括：
筛分装置(10)，用于去除所述含杂污泥中的块状杂质;及
热解炭化装置(20)，设置有加料口(201)，所述加料口(201)与所述筛分装置(10)通过筛分物输送管路相连通。
2.根据权利要求1所述的处理系统，其特征在于，所述筛分装置(10)包括：
预筛分装置(11)，设置有含杂污泥入口(111)和预筛分物出口(112)，所述预筛分装置(11)的筛分孔径为100～120mm;及
均质筛分装置(12)，与所述预筛分物出口(112)通过预筛分物输送管路相连通，所述均质筛分装置(12)的筛分孔径小于等于20mm。
3.根据权利要求1所述的处理系统，其特征在于，所述处理系统还包括压滤装置(30)，所述压滤装置(30)设置在所述筛分物输送管路上。
4.根据权利要求3所述的处理系统，其特征在于，所述处理系统还包括干燥装置(40)，所述干燥装置(40)设置所述压滤装置(30)与所述热解炭化装置(20)之间的所述筛分物输送管路上。
5.根据权利要求4所述的处理系统，其特征在于，所述处理系统还包括生物质燃烧装置(50)，所述生物质燃烧装置(50)包括第一烟气输送管路，且所述第一烟气输送管路与所述干燥装置(40)相连，用于使所述第一烟气输送管路对所述干燥装置(40)进行换热。
6.根据权利要求4所述的处理系统，其特征在于，所述热解炭化装置(20)包括第二烟气输送管路，且所述第二烟气输送管路与所述干燥装置(40)相连，用于使所述第二烟气输送管路对所述干燥装置(40)进行换热。
7.根据权利要求4所述的处理系统，其特征在于，所述干燥装置(40)还设置有尾气出口;所述处理系统还包括除尘装置(60)，所述除尘装置(60)设置有尾气入口，所述尾气出口与所述尾气入口相连。
8.根据权利要求7所述的处理系统，其特征在于，所述除尘装置(60)设置有出灰口(601)，所述出灰口(601)与所述加料口(201)相连通。
9.根据权利要求7所述的处理系统，其特征在于，所述除尘装置(60)还设置有排气口(602)，所述处理系统还包括顺次相连的水洗装置(70)、碱洗装置(80)和第一除臭装置(90)，且所述水洗装置(70)与所述排气口(602)相连。
10.根据权利要求1所述的处理系统，其特征在于，所述处理系统还包括第二除臭装置(91)，所述第二除臭装置(91)与所述筛分装置(10)相连，用于对所述筛分装置(10)进行除臭。
说明书
含杂污泥的处理系统
技术领域
本发明涉及固废处理领域，具体而言，涉及一种含杂污泥的处理系统。
背景技术
污泥通常是指污水处理过程所产生的含水固体沉淀物质。一方面污泥中含有大量有机质和营养元素，有其资源化价值;而另一方面其中含有大量病原体、有毒物质，如不妥善处理，将造成堆放区和排放区的二次污染。在我国，污泥处置方式主要为焚烧及填埋，由于过去污泥填埋对污泥有机质含量和含水率没有要求，操作相对简单，投资和处置费用较少，因此相当一部分污泥采用填埋处理。但污泥填埋处置侵占大量土地，如果防渗措施不当，还将导致潜在的土壤和地下水污染。随着对渗滤液处理要求的提高以及填埋场地的选择范围减少，填埋成本也会越来越高。
随着我国土地资源的紧缺，现有污泥填埋场造成的土地资源浪费越来越凸显，直接或间接造成了巨大的财政财产损失。另外，比污水处理厂出厂污泥，填埋场污泥相有其特殊性，主要为含杂率较高，填埋场污泥中含有填埋时掺入的石灰、一定量大粒径石块、杂草、防渗膜、甚至建筑垃圾，严重影响普通污泥处理工艺及设备的正常运行。因此，如何做好环境修复工作，将填埋污泥无害化处置，实现土地资源应有价值成为一项新课题。
发明内容
本发明的主要目的在于提供一种含杂污泥的处理系统，以解决现有的处理方法不环保、成本高的问题。
为了实现上述目的，本申请提供了一种含杂污泥的处理系统，处理系统包括：筛分装置，用于去除含杂污泥中的块状杂质;及热解炭化装置，设置有加料口，加料口与筛分装置通过筛分物输送管路相连通。
进一步地，筛分装置包括：预筛分装置，设置有含杂污泥入口和预筛分物出口，预筛分装置的筛分孔径为100～120mm;及均质筛分装置，与预筛分物出口通过预筛分物输送管路相连通，均质筛分装置的筛分孔径小于等于20mm。
进一步地，处理系统还包括压滤装置，压滤装置设置在筛分物输送管路上。
进一步地，处理系统还包括干燥装置，干燥装置设置压滤装置与热解炭化装置之间的筛分物输送管路上。
进一步地，处理系统还包括生物质燃烧装置，生物质燃烧装置包括第一烟气输送管路，且第一烟气输送管路与干燥装置相连，用于使第一烟气输送管路对干燥装置进行换热。
进一步地，热解炭化装置包括第二烟气输送管路，且第二烟气输送管路与干燥装置相连，用于使第二烟气输送管路对干燥装置进行换热。
进一步地，干燥装置还设置有尾气出口;处理系统还包括除尘装置，除尘装置设置有尾气入口，尾气出口与尾气入口相连。
进一步地，除尘装置设置有出灰口，出灰口与加料口相连通。
进一步地，除尘装置还设置有排气口，处理系统还包括顺次相连的水洗装置、碱洗装置和第一除臭装置，且水洗装置与排气口相连。
进一步地，处理系统还包括第二除臭装置，第二除臭装置与筛分装置相连，用于对筛分装置进行除臭。
应用本发明的技术方案，采用本申请提供的含杂污泥的处理系统，利用筛分装置先将块状的杂质从含杂污泥中去除，得到筛分物。再将上述筛分物输送至热解炭化装置中进行热解炭化反应，这有利于提高炭化污泥的转化效率以及含杂污泥的处理量。更重要的，由于上述炭化污泥通常具有多孔结构，可用作吸附材料等，因而上述处理系统的工艺流程短，具有无害化、减量化和资源化等优点。
