申请日2017.11.08
公开(公告)日2018.01.19
IPC分类号C02F9/04
摘要

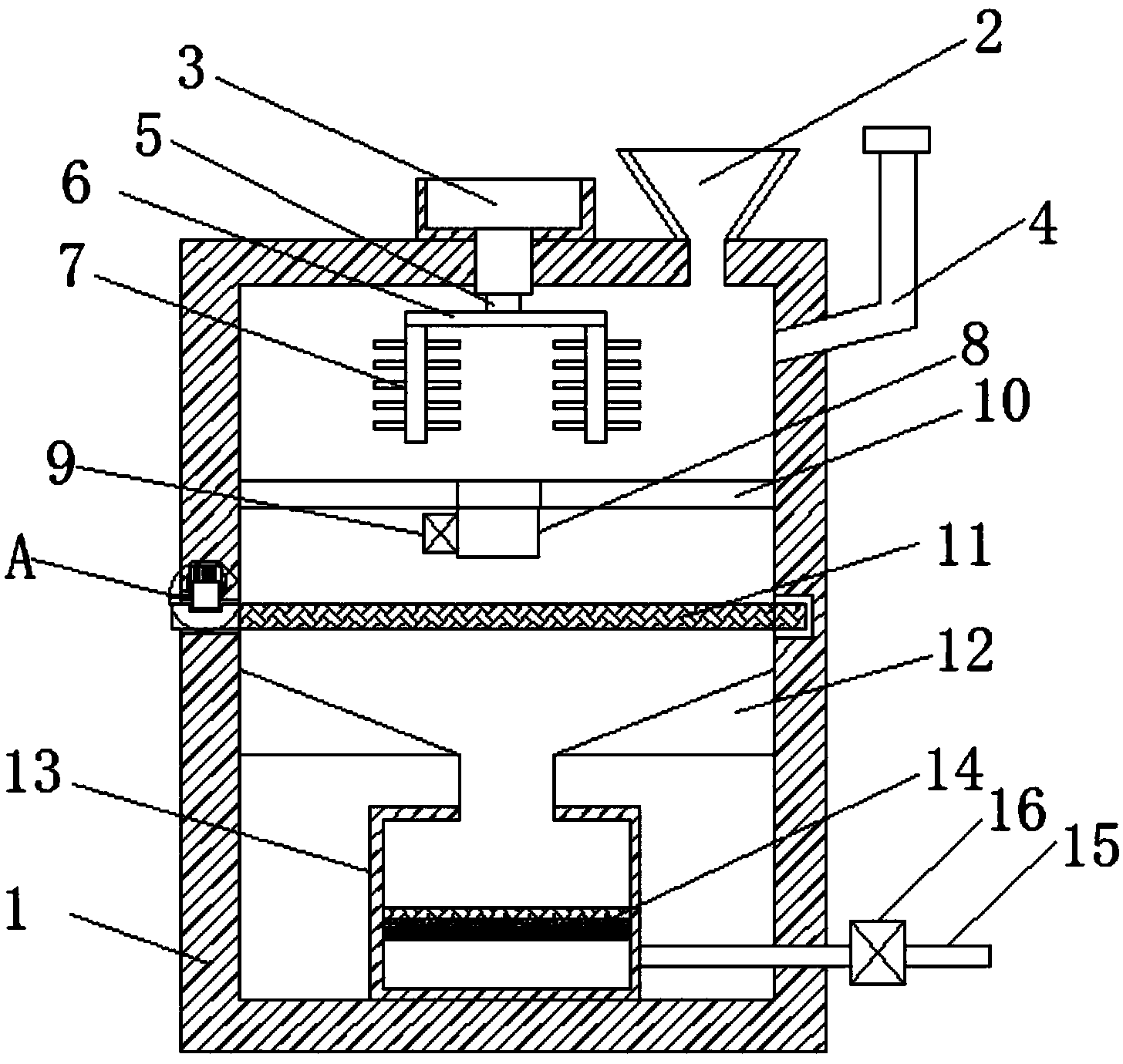

本发明公开了一种用于处理机械生产污水净化装置,包括机体，所述机体的顶端设有电机，所述电机的输出端贯穿机体顶壁并延伸至机体内部，所述电机的输出端设有转动杆，所述转动杆的下端固定连接有横杆，所述横杆的下侧两端分别设有搅拌杆，所述机体的顶端连通有进料漏斗，所述机体的一侧上侧壁设有加料管，所述机体内固定连接有隔板，且隔板位于搅拌杆下方，所述隔板的中部开设有出水孔，所述出水孔的下方设有进水管，所述进水管上设有电磁阀门。本发明结构合理，操作简单，通过多层次过滤结构的设置，可以对污水进行充分有效的过滤，具有很高的实用价值。
摘要附图
权利要求书
1.一种用于处理机械生产污水净化装置，包括机体(1)，其特征在于：所述机体(1)的顶端设有电机(3)，所述电机(3)的输出端贯穿机体(1)顶壁并延伸至机体(1)内部，所述电机(3)的输出端设有转动杆(5)，所述转动杆(5)的下端固定连接有横杆(6)，所述横杆(6)的下侧两端分别设有搅拌杆(7)，所述机体(1)的顶端连通有进料漏斗(2)，所述机体(1)的一侧上侧壁设有加料管(4)，所述机体(1)内固定连接有隔板(10)，且隔板(10)位于搅拌杆(7)下方，所述隔板(10)的中部开设有出水孔，所述出水孔的下方设有进水管(8)，所述进水管(8)上设有电磁阀门(9)，所述机体(1)相对的内侧壁之间设有过滤网槽，两个所述过滤网槽均位于隔板(10)的下方，两个所述过滤网槽之间插设有第一过滤网(11)，所述第一过滤网(11)的一端设有手柄，所述手柄的一端贯穿机体(1)侧壁并向外延伸，所述手柄上设有第一卡槽，所述机体(1)的侧壁上开设有第二卡槽，所述第二卡槽的内顶部设有弹簧(18)，所述弹簧(18)的下端设有卡块(20)，所述第二卡槽的两侧设有滑槽，两个所述滑槽与第二卡槽相通，所述卡块(20)的两端固定有滑杆(21)，两个所述滑杆(21)远离卡块的一端设有滑块(19)，且滑块(19)在滑槽内，所述滑槽的下方设有限位槽，所述限位槽的下侧设有与限位槽连通的移动槽，所述卡块(20)的一侧设有拉杆(17)，所述拉杆(17)的一端贯穿移动槽并向外延伸，所述机体(1)的两侧内壁上对称设有倾斜块(12)，且倾斜块(12)位于过第一过滤网(11)的下侧，两个所述倾斜块(12)之间设有连接管，所述连接管的另一端连通设有过滤箱(13)，且过滤箱(13)设置在机体(1)的底壁上，所述过滤箱(13)内设有过滤装置(14)，所述过滤箱(13)的一侧设有出料管(15)，且出料管(15)的一端贯穿机体外壳(1)并向外延伸。
2.根据权利要求1所述的一种用于处理机械生产污水净化装置，其特征在于：位于机体(1)内的所述搅拌杆(7)的外侧壁上均匀环绕设有多个搅拌叶片。
3.根据权利要求1所述的一种用于处理机械生产污水净化装置，其特征在于：所述过滤装置(14)包括第二过滤网、第三过滤网和过滤膜。
4.根据权利要求1所述的一种用于处理机械生产污水净化装置，其特征在于：所述出料管(15)上设有开关阀门(16)。
5.根据权利要求3所述的一种用于处理机械生产污水净化装置，其特征在于：所述第一过滤网(11)的孔径不小于第二过滤网的孔径，第二过滤网的孔径不小于第三过滤网。
6.根据权利要求1所述的一种用于处理机械生产污水净化装置，其特征在于：所述电机(3)的驱动端通过联轴器和转动杆(5)连接。
说明书
一种用于处理机械生产污水净化装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种用于处理机械生产污水净化装置。
背景技术
现有技术中，过滤工序是工业生产中的重要工序，特别是用于机械生产中的污水处理，在机械生产的行业中，如果污水中的杂质较多，很容易引起管道堵塞，给企业的生产运行带来极大的不便，而目前在机械生产的过程中，大多直接采用单层过滤网，且过滤网不方便拆卸，过滤效果差，清洗不彻底，使用不方便。
发明内容
本发明的目的是为了解决现有技术中对机械生产中产生的污水过滤效果差，且过滤网不易拆卸的问题，而提出的一种用于处理机械生产污水净化装置。
为了实现上述目的，本发明采用了如下技术方案：
一种用于处理机械生产污水净化装置，包括机体，所述机体的顶端设有电机，所述电机的输出端贯穿机体顶壁并延伸至机体内部，所述电机的输出端设有转动杆，所述转动杆的下端固定连接有横杆，所述横杆的下侧两端分别设有搅拌杆，所述机体的顶端连通有进料漏斗，所述机体的一侧上侧壁设有加料管，所述机体内固定连接有隔板，且隔板位于搅拌杆下方，所述隔板的中部开设有出水孔，所述出水孔的下方设有进水管，所述进水管上设有电磁阀门，所述机体相对的内侧壁之间设有过滤网槽，两个所述过滤网槽均位于隔板的下方，两个所述过滤网槽之间插设有第一过滤网，所述第一过滤网的一端设有手柄，所述手柄的一端贯穿机体侧壁并向外延伸，所述手柄上设有第一卡槽，所述机体的侧壁上开设有第二卡槽，所述第二卡槽的内顶部设有弹簧，所述弹簧的下端设有卡块，所述第二卡槽的两侧设有滑槽，两个所述滑槽与第二卡槽相通，所述卡块的两端固定有滑杆，两个所述滑杆远离卡块的一端设有滑块，且滑块在滑槽内，所述滑槽的下方设有限位槽，所述限位槽的下侧设有与限位槽连通的移动槽，所述卡块的一侧设有拉杆，所述拉杆的一端贯穿移动槽并向外延伸，所述机体的两侧内壁上对称设有倾斜块，且倾斜块位于过第一过滤网的下侧，两个所述倾斜块之间设有连接管，所述连接管的另一端连通设有过滤箱，且过滤箱设置在机体的底壁上，所述过滤箱内设有过滤装置，所述过滤箱的一侧设有出料管，且出料管的一端贯穿机体外壳并向外延伸。
优选地，位于机体内的所述搅拌杆的外侧壁上均匀环绕设有多个搅拌叶片。
优选地，所述过滤装置包括第二过滤网、第三过滤网和过滤膜。
优选地，所述出料管上设有开关阀门。
优选地，所述第一过滤网的孔径不小于第二过滤网的孔径，第二过滤网的孔径不小于第三过滤网。
优选地，所述电机的驱动端通过联轴器和转动杆连接。
本发明中，使用时，污水从进料口进入，打开电机，电机带动转动杆转动，转动杆转动会使横杆转动，横杆转动会使搅拌杆转动，搅拌杆转动会对进入的污水进行搅拌，搅拌过后，打开电磁阀门，污水从出水孔流出，通过进水管流到第一过滤网上，经过第一过滤网的过滤作用，较大的杂质留在过滤网上，较小杂质的污水流入，然后经过倾斜块，通过连接管流入过滤箱中，经过过滤网中的过滤装置，杂质会留在过滤装置上，打开开关阀门，清水从出料管中流出。本发明结构合理，操作简单，通过多层次过滤结构的设置，可以对污水进行充分有效的过滤，具有很高的实用价值
