申请日2015.11.25
公开(公告)日2016.05.25
IPC分类号C02F1/44
摘要
本实用新型公开了一种无动力反渗透废水回用装置，包括一个反渗透废水处理单元，所述的反渗透废水处理单元的入口直接与废水进水口相连，反渗透废水处理单元的回用水出口通过出水管分别与回用水产水口和回用水清洗回流口相连;所述的反渗透废水处理单元的废水出口通过废水管分别与废水排放口和废水清洗回流口相连;本装置利用反渗透废水自身所带压力，在不增加额外的动力的情况下，使废水从废水进水口直接进入到反渗透废水处理单元。
权利要求书
1.一种无动力反渗透废水回用装置，包括一个反渗透废水处理单元，其特征在于：所述的反渗透废水处理单元的入口直接与废水进水口相连，反渗透废水处理单元的回用水出口通过出水管分别与回用水产水口和回用水清洗回流口相连;所述的反渗透废水处理单元的废水出口通过废水管分别与废水排放口和废水清洗回流口相连。
2.如权利要求1所述的无动力反渗透废水回用装置，其特征在于：所述的反渗透废水处理单元的入口还与清洗装置和冲洗装置相连。
3.如权利要求1所述的无动力反渗透废水回用装置，其特征在于：所述的废水进水口还安装有阀门。
4.如权利要求1所述的无动力反渗透废水回用装置，其特征在于：所述的清洗装置和冲洗装置与反渗透废水处理单元连接的管路上设有电导表、压力表和阀门。
5.如权利要求1所述的无动力反渗透废水回用装置，其特征在于：所述的反渗透废水处理单元的回用水出口与回用水产水口和回用水清洗回流口连接的管路上设有阀门、电导表、压力表和排水池。
6.如权利要求1所述的无动力反渗透废水回用装置，其特征在于：所述的反渗透废水处理单元的废水出口与废水排放口和废水清洗回流口连接的管路上设有阀门、电导表、压力表和排水池。
说明书
一种无动力反渗透废水回用装置
技术领域
本实用新型公开一种无动力反渗透废水回用装置，属于工业水处理、反渗透装置。
背景技术
反渗透工艺是现行水处理行业中一项比较成熟的脱盐技术，反渗透是一种施加压力于与半透膜相接触的浓溶液所产生的和自然渗透现象相反的过程。当施加压力超过溶液的自然渗透压，则溶液便会流过半透膜，在相反一侧形成稀溶液，而在加压的一侧形成浓度更高的溶液。这种现象即称为反渗透。与传统的离子交换工艺相比较，反渗透无需酸碱再生，不会产生酸碱废水排放，大大降低了环境污染，也大大降低了日常运行费用。
反渗透工艺原水的利用率偏低，一般回收率≤75%，从现今的国际和国内的水资源形式来看，水资源缺乏已是一个不争的事实，各国都在如何节约水资源和如何充分利用水资源上做文章，以缓解日益严峻的水资源匮乏。
实用新型的内容
针对反渗透废水的处理现在多采用单独的反渗透装置进行处理，由于废水的含盐量较高，需要的压力高，反渗透膜容易很快结垢，需要频繁清洗。设置单独的反渗透装置需要很多辅助的设施，比如水箱、增压泵、保安过滤器、高压泵等设备，需要占地，还需要电力消耗或药剂消耗，运行和维护的成本都高;因此本实用新型根据原水水质及废水水质情况，本着节能减排的原则，节约水资源，减少能耗，节省占地面积的原则，公开了一种无动力反渗透废水回用装置。
本实用新型采用的技术方案如下：

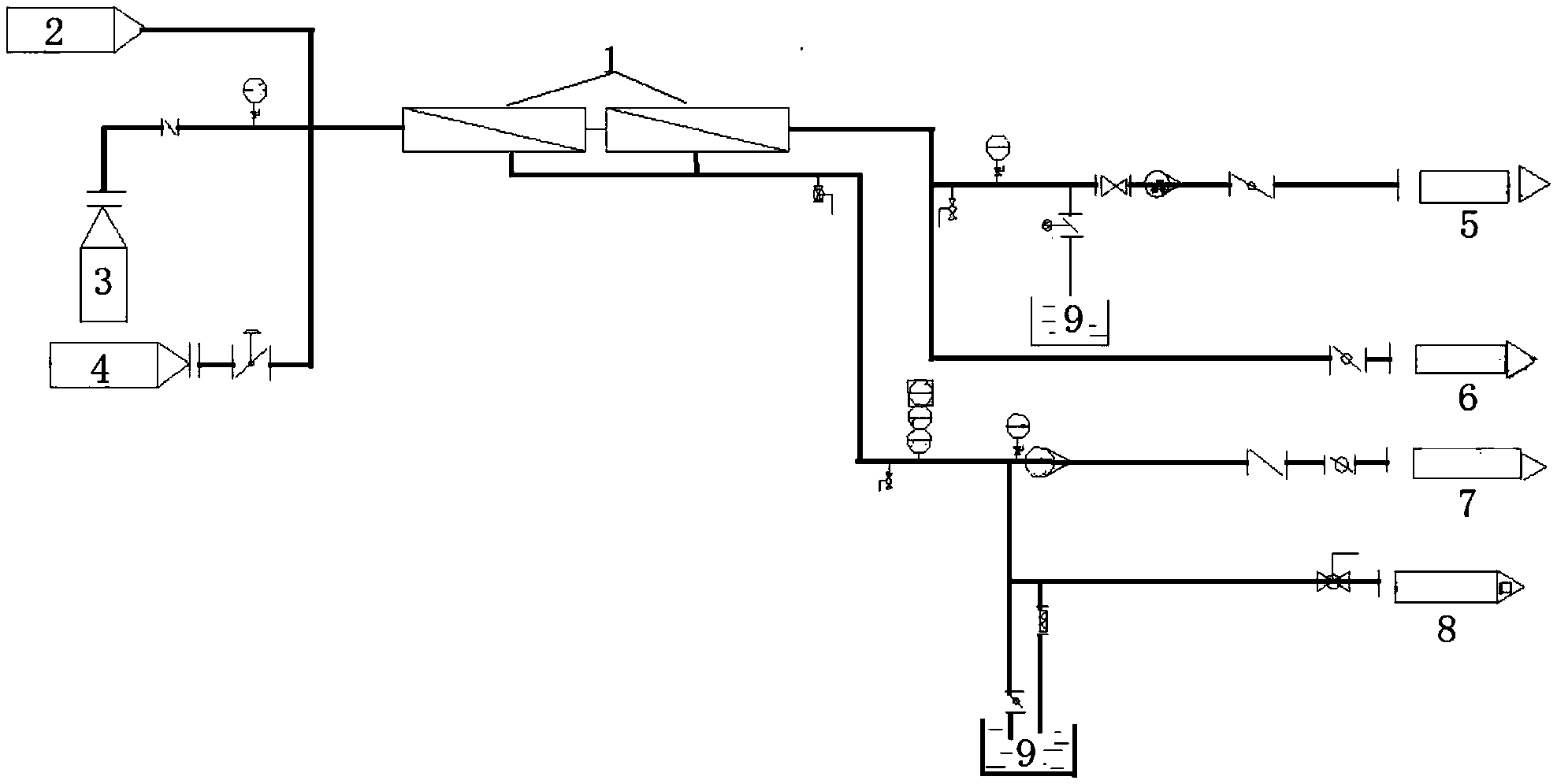

一种无动力反渗透废水回用装置，包括一个反渗透废水处理单元，所述的反渗透废水处理单元的入口直接与废水进水口相连，反渗透废水处理单元的回用水出口通过出水管分别与回用水产水口和回用水清洗回流口相连;所述的反渗透废水处理单元的废水出口通过废水管分别与废水排放口和废水清洗回流口相连;本装置利用反渗透废水自身所带压力，在不增加额外的动力的情况下，使废水从废水进水口直接进入到反渗透废水处理单元。
进一步的，所述的反渗透废水处理单元的入口还与清洗装置和冲洗装置相连，在该反渗透废水处理单元使用一段时间后，通过清洗装置和冲洗装置对其内部的污垢进行清理。
进一步的，所述的废水进水口还安装有阀门。
进一步的，所述的清洗装置和冲洗装置与反渗透废水处理单元连接的管路上设有电导表，压力表和阀门。
进一步的，所述的反渗透废水处理单元的回用水出口与回用水产水口和回用水清洗回流口连接的管路上设有阀门、电导表、压力表和排水池。
进一步的，所述的反渗透废水处理单元的废水出口与废水排放口和废水清洗回流口连接的管路上设有阀门、电导表、压力表和排水池。
本实用新型的有益效果如下：
a)水利用率高、出水水质好
该装置提高了水的利用率，提高幅度达到30%-50%。
出水水质好于原水，可根据现场实际情况回至中间水箱、反渗透进水端或和原水混用。
b)投资小、运行费用低
装置为成套组合，相比传统反渗透方式及蒸馏方式减少了浓水箱，增压泵，保安过滤器，高压泵，加药装置、蒸馏炉等。降低了投资费用。
该装置运行费用小于0.95元，而传统反渗透回收设备运行费用在3-5元左右，蒸馏系统运行费用更高在30元左右。
c)操作简便，运行可靠
在反渗透浓水管路上设有旁路阀门，开关简便容易操作，对整个反渗透系统不会造成影响。
可利用原有的清洗、冲洗设备，对装置进行清洗、冲洗。清洗间隔周期长，运行稳定可靠，传统反渗透方式及蒸馏方式运行不稳定，极易造成膜结构和蒸发器结垢。
d)施工周期短占地面积少
制作完成后整体运到现场放置于现有反渗透上部或旁边，与浓水口对接即可，无需其他的施工工作。并不像传统反渗透回用设备及蒸馏系统需要庞大的配套设施，减少了占地面积。
