申请日2015.10.29
公开(公告)日2016.05.18
IPC分类号C02F9/04
摘要
本实用新型提供一种废水沉淀处理装置，包括平流反应池、混凝反应池、储水箱和污泥箱，平流反应池通过连接管道与混凝反应池连接固定，混凝沉淀区的下方设置有污泥管道，污泥管道的左端设置有机械刮泥机，所述污泥管道的右端设置有污泥箱，混凝反应池通过出水管道与储水箱连接;与现有技术相比，本实用新型具有如下的有益效果：经过过滤沉淀处理的原水，经过出水管道进入储水箱，在进入储水箱时，经过过滤细网再一次过滤，最终在储水箱的底部形成可再次使用的清水，同时工作人员可通过控制机械刮泥机，将污泥管道内的污泥聚集到污泥箱，方便对污泥进行统一的处理，整体使用方便，便于操作，稳定性好，可靠性高。

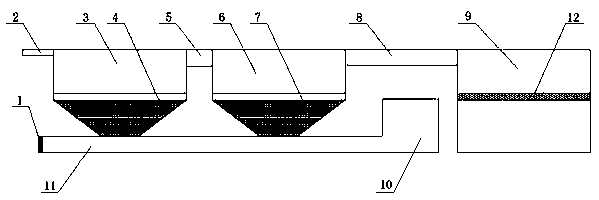

摘要附图
权利要求书
1.一种废水沉淀处理装置，包括平流反应池、混凝反应池、储水箱和污泥箱，其特征在于：所述平流反应池的左侧设置有污水进口，所述平流反应池的底部设置有平流沉淀区，所述平流沉淀区的底部开有出泥孔洞，所述平流沉淀区的下方设置有污泥管道，所述平流反应池通过连接管道与混凝反应池连接固定，所述混凝反应池的底部设置有混凝沉淀区，所述混凝沉淀区的底部开有出泥孔洞，所述混凝沉淀区的下方设置有污泥管道，所述污泥管道的左端设置有机械刮泥机，所述污泥管道的右端设置有污泥箱，所述混凝反应池的右端设置有出水管道，所述混凝反应池通过出水管道与储水箱连接。
2.根据权利要求1所述的一种废水沉淀处理装置，其特征在于：所述储水箱内部设置有过滤细网，所述过滤细网上分布有多个孔径大小为0.850mm，标准目数为二十目的孔洞。
3.根据权利要求1所述的一种废水沉淀处理装置，其特征在于：所述设置在污泥管道左端的机械刮泥机是一种活动机构，其活动的范围在污泥管道左端至污泥箱右端之内。
4.根据权利要求1所述的一种废水沉淀处理装置，其特征在于：所述设置在平流反应池和混凝反应池底部的污泥管道，其上表面开有与出泥孔洞对应的孔洞。
说明书
一种废水沉淀处理装置
技术领域
本实用新型是一种废水沉淀处理装置，属于一种种石材加工废水沉淀处理机械设备领域。
背景技术
随着石材加工行业的发展壮大，所产生的废物，如：废水、粉渣、碎石等也随之增多，对人们生活环境带来了很大的影响，有的甚至造成了严重的污染和破坏，资源的严重浪费。
石材加工行业是国民经济的重要组成部分，特别是在福建省个别城市已成为支柱产业。然而，石材加工行业的迅猛发展的同时，也带来巨大的环境问题。石材在切割与磨光过程中,产生大量高浊度污水,造成了水资源的浪费和环境的污染。特别是小型石材加工企业，废水直接排放，给周边水体造成了严重污染。
虽然在现有技术中，有很多对石材废水进行处理的技术或方案，但对于石材废水处理后的淤泥或过滤后的清水并没有特定的管理，这给石材废水处理的后续应用造成许多不必要的麻烦。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种废水沉淀处理装置，通过设置污泥箱和储水箱，可对石材废水处理后的淤泥或过滤后的清水进行统一的管理，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种废水沉淀处理装置，包括平流反应池、混凝反应池、储水箱和污泥箱，所述平流反应池的左侧设置有污水进口，所述平流反应池的底部设置有平流沉淀区，所述平流沉淀区的底部开有出泥孔洞，所述平流沉淀区的下方设置有污泥管道，所述平流反应池通过连接管道与混凝反应池连接固定，所述混凝反应池的底部设置有混凝沉淀区，所述混凝沉淀区的底部开有出泥孔洞，所述混凝沉淀区的下方设置有污泥管道，所述污泥管道的左端设置有机械刮泥机，所述污泥管道的右端设置有污泥箱，所述混凝反应池的右端设置有出水管道，所述混凝反应池通过出水管道与储水箱连接。
进一步地，所述储水箱内部设置有过滤细网，所述过滤细网上分布有多个孔径大小为0.850mm，标准目数为二十目的孔洞。
进一步地，所述设置在污泥管道左端的机械刮泥机是一种活动机构，其活动的范围在污泥管道左端至污泥箱右端之内。
进一步地，所述设置在平流反应池和混凝反应池底部的污泥管道，其上表面开有与出泥孔洞对应的孔洞。
本实用新型的有益效果：本实用新型的一种废水沉淀处理装置，经过过滤沉淀处理的原水，经过出水管道进入储水箱，在进入储水箱时，经过过滤细网再一次过滤，最终在储水箱的底部形成可再次使用的清水，同时工作人员可通过控制机械刮泥机，将污泥管道内的污泥聚集到污泥箱，方便对污泥进行统一的处理，整体使用方便，便于操作，稳定性好，可靠性高。
