申请日2015.10.29
公开(公告)日2016.05.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种高效工业污水净化装置，包括沉淀池、机仓、化学净化池和微生物净化池，所述沉淀池的左侧设置有进水口，所述机仓固定安装在化学净化池和微生物净化池的上部，所述化学净化池的底部设有pH值传感器，所述机仓的左侧设有碱性药剂仓和酸性药剂仓，所述碱性药剂仓和酸性药剂仓的下部均连接有药剂管道，所述药剂管道的内部均设有电控阀，所述机仓的右侧设有控制器与电机，所述电机通过齿轮与搅拌装置连接，所述搅拌装置位于微生物净化池的中部，所述微生物净化池的底部设有检测装置，所述微生物净化池的右下侧设有出水口，本实用新型结构简单，适合对多种工业污水进行高效的净化处理，值得推广。

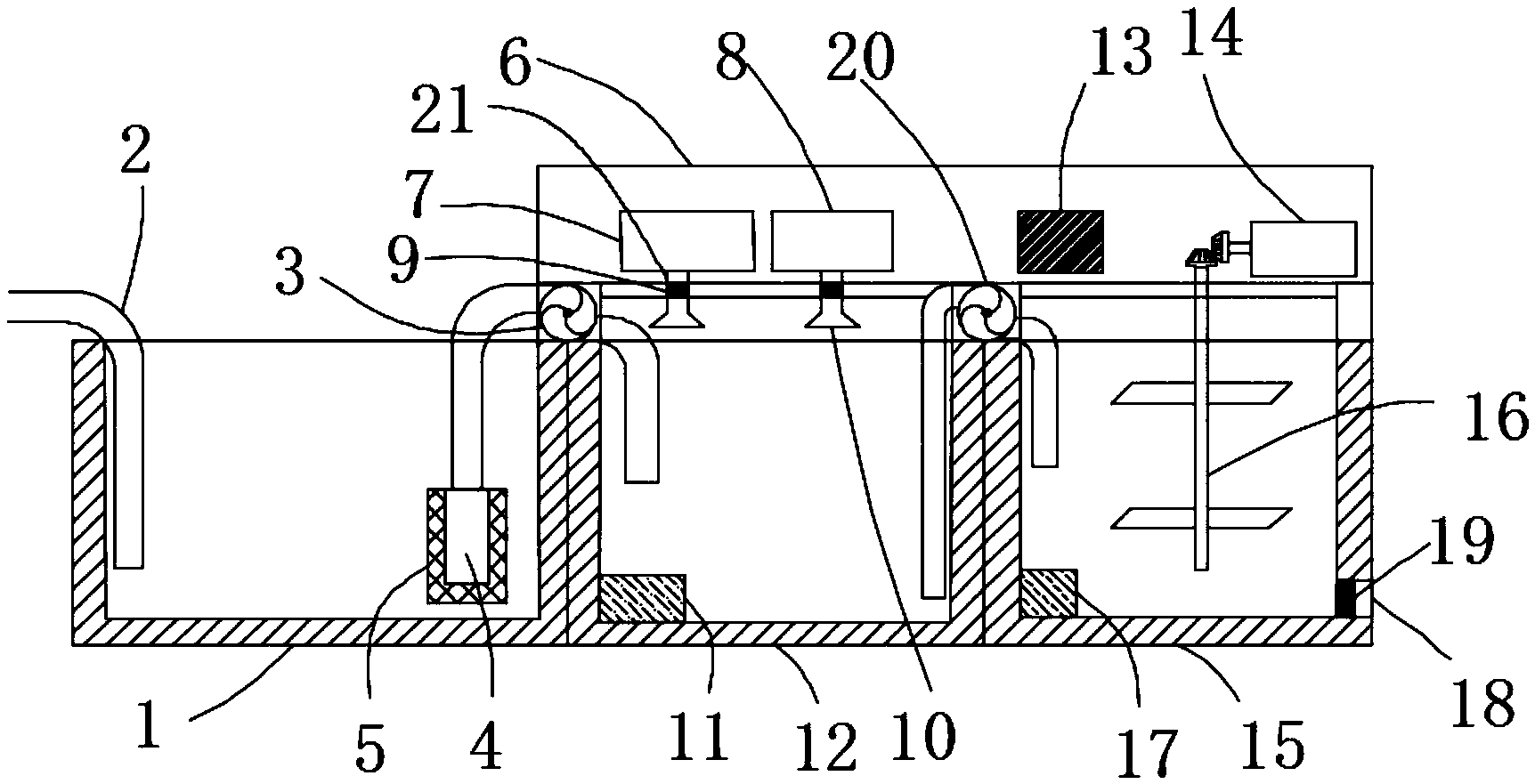

摘要附图
权利要求书
1.一种高效工业污水净化装置，包括沉淀池(1)、机仓(6)、化学净化池(12)和微生物净化池(15)，其特征在于：所述沉淀池(1)的左侧设置有进水口(2)，所述机仓(6)固定安装在化学净化池(12)和微生物净化池(15)的上部，所述机仓(6)的左下侧安装有第一引流泵(3)，所述第一引流泵(3)的左侧通过管道与泵头(4)连接，所述泵头(4)位于沉淀池(1)的内侧底部，所述第一引流泵(3)的出水口通过管道通入化学净化池(12)，所述化学净化池(12)的底部设有pH值传感器(11)，所述机仓(6)的左侧设有碱性药剂仓(7)和酸性药剂仓(8)，且碱性药剂仓(7)位于酸性药剂仓(8)的左侧，所述碱性药剂仓(7)和酸性药剂仓(8)的下部均连接药剂管道(21)，所述药剂管道(21)的内部均设有电控阀(9)，所述机仓(6)的下侧中部安装有第二引流泵(20)，所述第二引流泵(20)的进水口通入化学净化池(12)，所述第二引流泵(20)的出水口通入微生物净化池(15)，所述机仓(6)的右侧设有控制器(13)与电机(14)，且控制器(13)位于电机(14)的左侧，所述电机(14)通过齿轮与搅拌装置(16)连接，所述搅拌装置(16)位于微生物净化池(15)的中部，所述微生物净化池(15)的底部设有检测装置(17)，所述微生物净化池(15)的右下侧设有出水口(18)，所述出水口(18)的内部设有阀门(19)，所述第一引流泵(3)、电控阀(9)、pH值传感器(11)、电机(14)、检测装置(17)、阀门(19)、第二引流泵(20)均与控制器(13)电性连接。
2.根据权利要求1所述的一种高效工业污水净化装置，其特征在于：所述泵头(4)的外侧设有滤网(5)。
3.根据权利要求1所述的一种高效工业污水净化装置，其特征在于：两组所述药剂管道(21)的下侧均连接有喷头(10)。
说明书
一种高效工业污水净化装置
技术领域
本实用新型涉及工业污水净化技术领域，具体为一种高效工业污水净化装置。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。按废水中所含污染物的主要成分可分为酸性废水、碱性废水、含酚废水、含铬废水、含有机磷废水和放射性废水等。
现有的工业污水净化装置一般都是采用沉淀的方式，这种方式虽然廉价但是净化所需要的时间过长，净化流程过于缓慢，现有的净化装置由于很少加入净化污水的药剂，尤其是一些含有多种化合物的污水，污水中含有的碱性成分或者酸性成分通常是造成污染的最主要的部分，因此需要对这两类污水进行区别处理，但是现有的污水处理设备，很少能够对酸性与碱性的污水进行针对处理，所以净化的效果并不彻底。
实用新型内容
本实用新型的目的在于提供一种高效工业污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效工业污水净化装置，包括沉淀池、机仓、化学净化池和微生物净化池，所述沉淀池的左侧设置有进水口，所述机仓固定安装在化学净化池和微生物净化池的上部，所述机仓的左下侧安装有第一引流泵，所述第一引流泵的左侧通过管道与泵头连接，所述泵头位于沉淀池的内侧底部，所述第一引流泵的出水口通过管道通入化学净化池，所述化学净化池的底部设有pH值传感器，所述机仓的左侧设有碱性药剂仓和酸性药剂仓，且碱性药剂仓位于酸性药剂仓的左侧，所述碱性药剂仓和酸性药剂仓的下部均连接有药剂管道，所述药剂管道的内部均设有电控阀，所述机仓的下侧中部安装有第二引流泵，所述第二引流泵的进水口通入化学净化池，所述第二引流泵的出水口通入微生物净化池，所述机仓的右侧设有控制器与电机，且控制器位于电机的左侧，所述电机通过齿轮与搅拌装置连接，所述搅拌装置位于微生物净化池的中部，所述微生物净化池的底部设有检测装置，所述微生物净化池的右下侧设有出水口，所述出水口的内部设有阀门，所述第一引流泵、电控阀、pH值传感器、电机、检测装置、阀门、第二引流泵均与控制器电性连接。
优选的，所述泵头的外侧设有滤网。
优选的，两组所述药剂管道的下侧均连接有喷头。
与现有技术相比，本实用新型的有益效果是：此工业污水净化装置结构简单，通过加入沉淀池，能够对污水进行初步的沉淀处理，使其中的大颗粒成分沉降，之后通过第一引流泵将污水导入化学净化池，通过加入pH值传感器，能够对化学净化池内部的污水进行检测，对其中的化学成分进行简单的判别，通过加入碱性药剂仓与酸性药剂仓，能够对酸性的污水或者碱性的污水进行别分处理，若是检测污水为酸性，则通过控制器向池内喷洒碱性药剂，若是检测污水为碱性，则控制电控阀向池内喷洒酸性药剂，进行中和，经过一段时间反应之后，通过第二引流泵将经过化学净化的污水通入微生物净化池，经过微生物的降解，并且经过搅拌装置的搅拌加快反应的速度，通过检测装置，检测各项指标达标之后，通过出水口排放出去，本实用新型结构简单，适合对多种工业污水进行高效的净化处理，值得推广。
