申请日2017.11.17
公开(公告)日2018.03.13
IPC分类号B01D33/15; B01D33/80
摘要
本发明提供一种可更换过滤网的智能家居污水处理装置，涉及污水处理技术领域。该可更换过滤网的智能家居污水处理装置，包括箱体，所述箱体的底部固定安装有支脚，所述支脚的底部粘接有半圆吸盘，所述箱体的侧壁顶部连通有进水管，所述箱体的侧壁底部连通有出水管，所述箱体的底部通过固定架固定安装有电机。该可更换过滤网的智能家居污水处理装置，通过插杆对准卡口摁压顶圈，即可将底板与底座固定，同时也完成滤网的安装，设置的挂钩将拉绳固定，便于对拉绳的拉动，当需要拆卸滤网时，拉动拉钩，插杆受到拉力向靠近弹簧的方向运动，将其挤压，插杆缩入槽口的内部，同时将整个底板提起，操作简单方便。

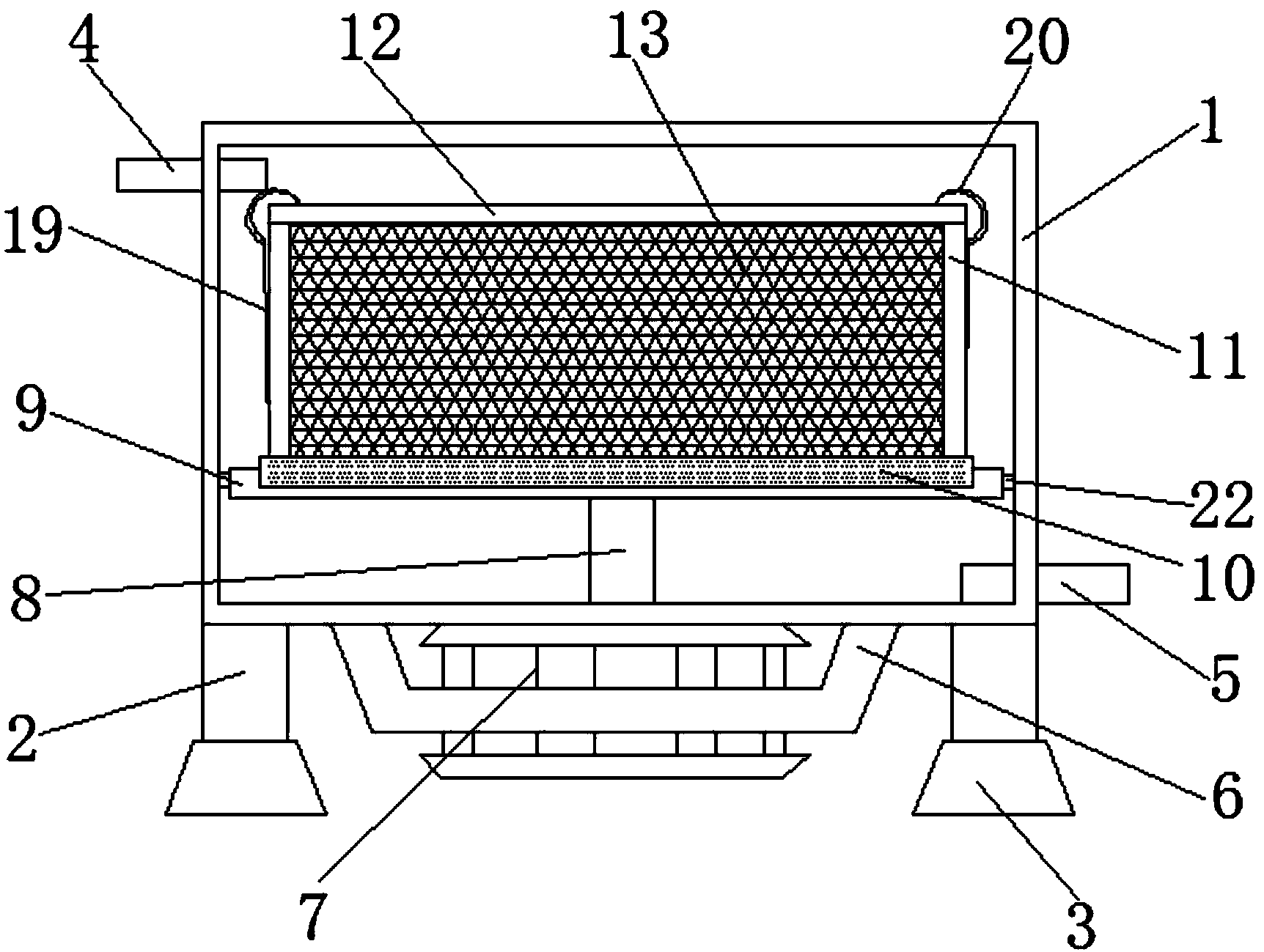

摘要附图
权利要求书
1.一种可更换过滤网的智能家居污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的底部固定安装有支脚(2)，所述支脚(2)的底部粘接有半圆吸盘(3)，所述箱体(1)的侧壁顶部连通有进水管(4)，所述箱体(1)的侧壁底部连通有出水管(5)，所述箱体(1)的底部通过固定架(6)固定安装有电机(7)，所述电机(7)与外设的控制面板电性连接;
所述电机(7)的输出轴与转杆(8)的底部焊接，所述转杆(8)的顶部贯穿箱体(1)的底部且延伸至箱体(1)的内部与底座(9)的底部焊接，所述底座(9)的侧壁焊接有滑杆(22)，所述底座(9)的顶部卡接有底板(10)，所述底板(10)的顶部与架杆(11)组的底部焊接，所述架杆(11)组的顶部与顶圈(12)的底部焊接，所述架杆(11)组的外部粘接有一圈滤网(13);
所述底板(10)的侧壁开设有槽口(14)，所述槽口(14)的内壁焊接有弹簧(15)，所述弹簧(15)靠近槽口(14)出口的一端与插杆(16)的一端焊接，底座(9)的内壁开设有与插杆(16)相适配的卡口(21)，所述插杆(16)的侧壁焊接有限位杆(17)，所述插杆(16)的顶部焊接有固定环(18)，所述固定环(18)与拉绳(19)的一端绑扎，所述拉绳(19)的另一端贯穿槽口(14)的内壁顶部且延伸至底座(10)的顶部与挂钩(20)绑扎，所述底座(10)的内部开设有与拉绳(19)相适配的通孔。
2.根据权利要求1所述的一种可更换过滤网的智能家居污水处理装置，其特征在于：所述支脚(2)的数量为四个，且数量为四个的支脚(2)等距分布于箱体(1)的底部。
3.根据权利要求1所述的一种可更换过滤网的智能家居污水处理装置，其特征在于：所述半圆吸盘(3)为橡胶材质制成。
4.根据权利要求1所述的一种可更换过滤网的智能家居污水处理装置，其特征在于：所述箱体(1)的内壁开设有与滑杆(22)相适配的滑槽，且滑杆(22)远离底座(9)的一端延伸至滑槽的内腔且与滑槽的内壁接触。
5.根据权利要求1所述的一种可更换过滤网的智能家居污水处理装置，其特征在于：所述架杆(11)环绕设置于底板(10)顶部的边缘处。
6.根据权利要求1所述的一种可更换过滤网的智能家居污水处理装置，其特征在于：所述槽口(14)的内壁开设有与限位杆(17)相适配的限位槽，且限位杆(17)远离插杆(16)的一侧延伸至限位槽的内腔与限位槽的内壁接触。
说明书
一种可更换过滤网的智能家居污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种可更换过滤网的智能家居污水处理装置。
背景技术
随着环境的恶化，以及人们对健康的重视。一方面地表水和饮用水遭受了较为严重的污染，另一方面人们对生产、生活用水的健康关注越来越高。现阶段市场上有各种污水处理装置，但这些污水处理装置的滤网更换不便，不便于将污水处理装置进行清洗维护，影响了污水的过滤效果。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种可更换过滤网的智能家居污水处理装置，解决了滤网更换不便，影响污水过滤效果的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种可更换过滤网的智能家居污水处理装置，包括箱体，所述箱体的底部固定安装有支脚，所述支脚的底部粘接有半圆吸盘，所述箱体的侧壁顶部连通有进水管，所述箱体的侧壁底部连通有出水管，所述箱体的底部通过固定架固定安装有电机，所述电机与外设的控制面板电性连接。
所述电机的输出轴与转杆的底部焊接，所述转杆的顶部贯穿箱体的底部且延伸至箱体的内部与底座的底部焊接，所述底座的侧壁焊接有滑杆，所述底座的顶部卡接有底板，所述底板的顶部与架杆组的底部焊接，所述架杆组的顶部与顶圈的底部焊接，所述架杆组的外部粘接有一圈滤网。
所述底板的侧壁开设有槽口，所述槽口的内壁焊接有弹簧，所述弹簧靠近槽口出口的一端与插杆的一端焊接，底座的内壁开设有与插杆相适配的卡口，所述插杆的侧壁焊接有限位杆，所述插杆的顶部焊接有固定环，所述固定环与拉绳的一端绑扎，所述拉绳的另一端贯穿槽口的内壁顶部且延伸至底座的顶部与挂钩绑扎，所述底座的内部开设有与拉绳相适配的通孔。
优选的，所述支脚的数量为四个，且数量为四个的支脚等距分布于箱体的底部。
优选的，所述半圆吸盘为橡胶材质制成。
优选的，所述箱体的内壁开设有与滑杆相适配的滑槽，且滑杆远离底座的一端延伸至滑槽的内腔且与滑槽的内壁接触。
优选的，所述架杆环绕设置于底板顶部的边缘处。
优选的，所述槽口的内壁开设有与限位杆相适配的限位槽，且限位杆远离插杆的一侧延伸至限位槽的内腔与限位槽的内壁接触。
(三)有益效果
本发明提供了一种可更换过滤网的智能家居污水处理装置。具备的有益效果如下：
1、该可更换过滤网的智能家居污水处理装置，通过插杆对准卡口摁压顶圈，即可将底板与底座固定，同时也完成滤网的安装，设置的挂钩将拉绳固定，便于对拉绳的拉动，当需要拆卸滤网时，拉动拉钩，插杆受到拉力向靠近弹簧的方向运动，将其挤压，插杆缩入槽口的内部，同时将整个底板提起，操作简单方便。
2、电机带动滤网的转动，在离心力的作用下，使该装置过滤污水的效率更佳，减少了水流出滤网的时间，橡胶材质制成的半圆吸盘增加了该装置与架设面的摩擦阻力，架设时不易滑动，同时橡胶具有弹性性能，减震性较佳，可有效的对该装置工作时产生的振动进行缓冲，降低该装置与架设面的振动幅度，降低振动时产生的噪声，避免对人员的休息产生影响。
