申请日2017.11.20
公开(公告)日2018.02.23
IPC分类号C02F1/00
摘要
本发明公开了一种自动化印刷废水处理装置，包括沉淀箱，所述沉淀箱的左侧连通有进水管，所述沉淀箱的右侧设置有净化箱，所述沉淀箱与净化箱之间连通有连接管，所述净化箱的左侧连通有进料口，所述净化箱的右侧连通有排水管。本发明通过设置电机、搅拌柱、搅拌叶、第一滑槽、第一滑块、第一支撑杆、第二支撑杆、固定块、连接杆、承载板、操作箱、滑轨、限位杆、第二滑块、第二滑槽、第三滑块、连接板、活动杆、支架和气缸的相互配合，解决了现有的自动化印刷废水处理装置在对废水净化时效率低的问题，该自动化印刷废水处理装置可以快速的使化学药剂与废水充分接触，从而加快了对废水净化的速度。

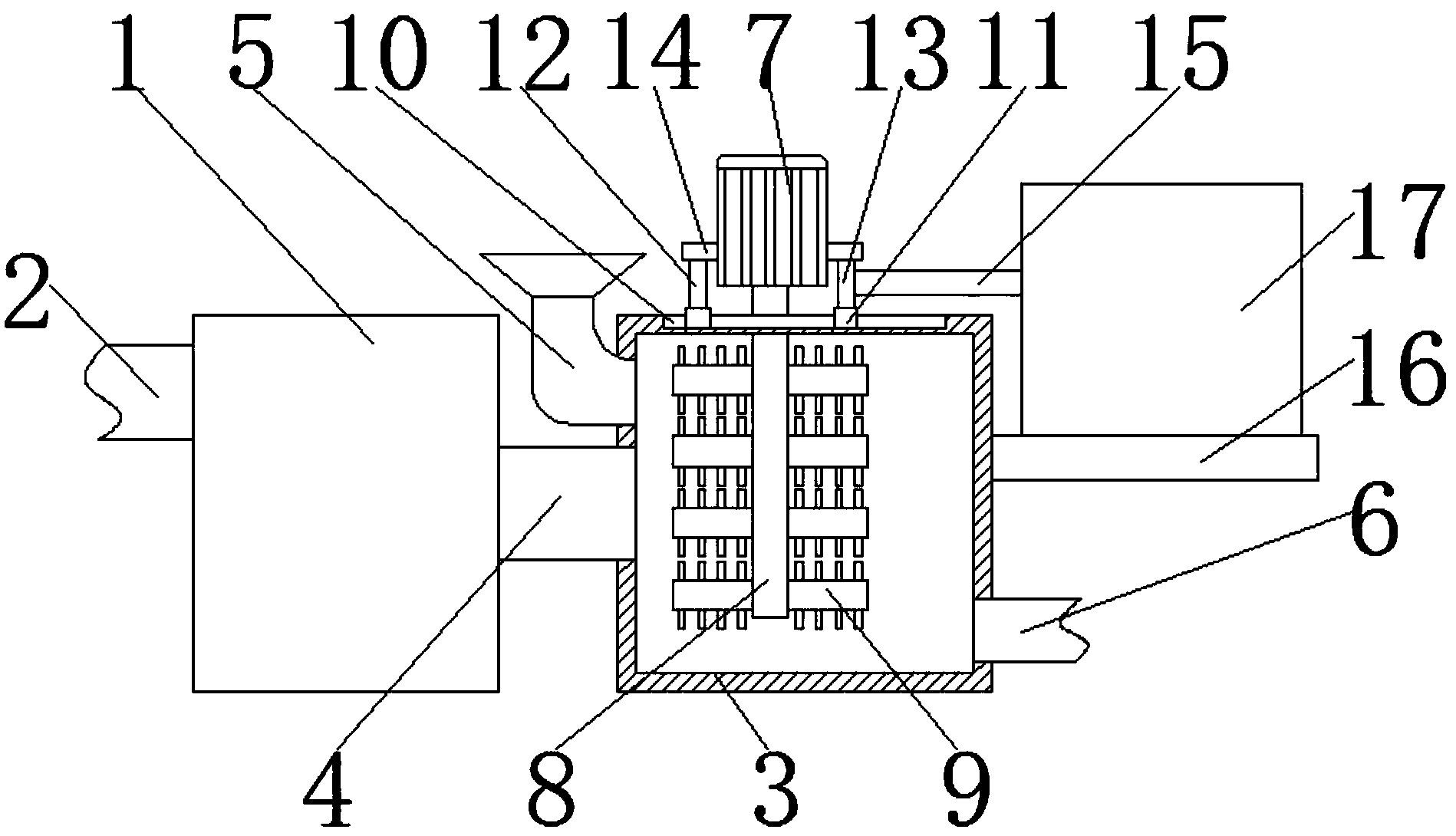

摘要附图
权利要求书
1.一种自动化印刷废水处理装置，包括沉淀箱(1)，其特征在于：所述沉淀箱(1)的左侧连通有进水管(2)，所述沉淀箱(1)的右侧设置有净化箱(3)，所述沉淀箱(1)与净化箱(3)之间连通有连接管(4)，所述净化箱(3)的左侧连通有进料口(5)，所述净化箱(3)的右侧连通有排水管(6)，所述净化箱(3)的顶部设置有电机(7)，所述电机(7)的输出端固定连接有搅拌柱(8)，且搅拌柱(8)的底部贯穿至净化箱(3)的内腔，所述搅拌柱(8)的两侧均焊接有搅拌叶(9)，所述净化箱(3)的顶部开设有第一滑槽(10)，所述第一滑槽(10)的内壁滑动连接有两个第一滑块(11)，两个第一滑块(11)的顶部分别固定连接有第一支撑杆(12)和第二支撑杆(13)，所述电机(7)的两侧均设置有固定块(14)，且两个固定块(14)的底部分别与第一支撑杆(12)和第二支撑杆(13)固定连接，所述第二支撑杆(13)的右侧固定连接有连接杆(15)，所述净化箱(3)的右侧固定连接有承载板(16)，所述承载板(16)的顶部固定连接有操作箱(17)，所述操作箱(17)内腔的顶部和底部均固定连接有滑轨(18)，两个滑轨(18)之间设置有限位杆(19)，所述限位杆(19)的顶部和底部均设置有第二滑块(20)，所述限位杆(19)的右侧开设有第二滑槽(21)，所述第二滑槽(21)的内壁滑动连接有第三滑块(22)，所述第三滑块(22)的右侧固定连接有连接板(23)，所述连接板(23)的背面通过第一转轴活动连接有活动杆(24)，所述操作箱(17)内腔的右侧固定连接有支架(25)，且活动杆(24)正面的右侧通过第二转轴与支架(25)活动连接，所述活动杆(24)的底部固定连接有气缸(26)，所述连接杆(15)的右侧贯穿至操作箱(17)的内腔与限位杆(19)固定连接，且操作箱(17)的左侧开设有与连接杆(15)配合使用的通孔。
2.根据权利要求1所述的一种自动化印刷废水处理装置，其特征在于：所述搅拌叶(9)的顶部和底部均焊接有挡板，且挡板的数量不少于三个。
3.根据权利要求1所述的一种自动化印刷废水处理装置，其特征在于：所述电机(7)的两侧均通过固定件与固定块(14)固定连接，且两个固定块(14)关于电机(7)呈对称设置。
4.根据权利要求1所述的一种自动化印刷废水处理装置，其特征在于：所述第一支撑杆(12)与第二支撑杆(13)大小相同，且第一支撑杆(12)与第二支撑杆(13)关于电机(7)呈对称设置。
5.根据权利要求1所述的一种自动化印刷废水处理装置，其特征在于：所述限位杆(19)的底部和顶部均通过固定件与第二滑块(20)固定连接，且第二滑块(20)远离限位杆(19)的一侧贯穿至滑轨(18)的内壁并与滑轨(18)的内壁滑动连接。
说明书
一种自动化印刷废水处理装置
技术领域
本发明涉及废水处理技术领域，具体为一种自动化印刷废水处理装置。
背景技术
印刷是将文字、图画、照片、防伪等原稿经制版、施墨、加压等工序，使油墨转移到纸张、织品、塑料品、皮革等材料表面上，批量复制原稿内容的技术，印刷是把经审核批准的印刷版，通过印刷机械及专用油墨转印到承印物的过程。
在印刷后会产生大量的废水，因此需要用到自动化印刷废水处理装置，而废水中含有大量的有害物质，因此需要用到化学药剂对其净化，但现有的自动化印刷废水处理装置在对废水净化时效率低，因此不方便使用者的使用，降低了自动化印刷废水处理装置的发明性。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种自动化印刷废水处理装置，具备高效净化废水等优点，解决了现有的自动化印刷废水处理装置在对废水净化时效率低的问题。
(二)技术方案
为实现上述高效净化废水的目的，本发明提供如下技术方案：一种自动化印刷废水处理装置，包括沉淀箱，所述沉淀箱的左侧连通有进水管，所述沉淀箱的右侧设置有净化箱，所述沉淀箱与净化箱之间连通有连接管，所述净化箱的左侧连通有进料口，所述净化箱的右侧连通有排水管，所述净化箱的顶部设置有电机，所述电机的输出端固定连接有搅拌柱，且搅拌柱的底部贯穿至净化箱的内腔，所述搅拌柱的两侧均焊接有搅拌叶，所述净化箱的顶部开设有第一滑槽，所述第一滑槽的内壁滑动连接有两个第一滑块，两个第一滑块的顶部分别固定连接有第一支撑杆和第二支撑杆，所述电机的两侧均设置有固定块，且两个固定块的底部分别与第一支撑杆和第二支撑杆固定连接，所述第二支撑杆的右侧固定连接有连接杆，所述净化箱的右侧固定连接有承载板，所述承载板的顶部固定连接有操作箱，所述操作箱内腔的顶部和底部均固定连接有滑轨，两个滑轨之间设置有限位杆，所述限位杆的顶部和底部均设置有第二滑块，所述限位杆的右侧开设有第二滑槽，所述第二滑槽的内壁滑动连接有第三滑块，所述第三滑块的右侧固定连接有连接板，所述连接板的背面通过第一转轴活动连接有活动杆，所述操作箱内腔的右侧固定连接有支架，且活动杆正面的右侧通过第二转轴与支架活动连接，所述活动杆的底部固定连接有气缸，所述连接杆的右侧贯穿至操作箱的内腔与限位杆固定连接，且操作箱的左侧开设有与连接杆配合使用的通孔。
优选的，所述搅拌叶的顶部和底部均焊接有挡板，且挡板的数量不少于三个。
优选的，所述电机的两侧均通过固定件与固定块固定连接，且两个固定块关于电机呈对称设置。
优选的，所述第一支撑杆与第二支撑杆大小相同，且第一支撑杆与第二支撑杆关于电机呈对称设置。
优选的，所述限位杆的底部和顶部均通过固定件与第二滑块固定连接，且第二滑块远离限位杆的一侧贯穿至滑轨的内壁并与滑轨的内壁滑动连接。
(三)有益效果
与现有技术相比，本发明提供了一种自动化印刷废水处理装置，具备以下有益效果：
1、本发明通过设置电机、搅拌柱、搅拌叶、第一滑槽、第一滑块、第一支撑杆、第二支撑杆、固定块、连接杆、承载板、操作箱、滑轨、限位杆、第二滑块、第二滑槽、第三滑块、连接板、活动杆、支架和气缸的相互配合，解决了现有的自动化印刷废水处理装置在对废水净化时效率低的问题，该自动化印刷废水处理装置可以快速的使化学药剂与废水充分接触，从而加快了对废水净化的速度，因此方便了使用者的使用，提高了自动化印刷废水处理装置的发明性，适合推广使用。
2、本发明通过第一支撑杆、第二支撑杆和固定块的设置，可对电机起到加固的作用，避免了电机使用时出现晃动的状况，提高了电机使用时的稳定性，通过挡板的设置，增加了搅拌叶与废水的接触面积，因此加快了化学药剂与废水的反应速度，通过第二滑块和滑轨的设置，可对限位杆起到加固的作用，避免了限位杆使用时出现晃动的状况，提高了限位杆使用时的稳定性。
