申请日2017.11.22
公开(公告)日2018.03.06
IPC分类号C02F9/14
摘要
本发明公开了一种工厂一体化废水处理设备，包括处理罐，所述处理罐通过底部四周支撑架固定安装在地面上，所述处理罐内部沿其长度依次设有氧化池、絮凝池、过滤池和消毒池，所述处理罐左侧下端且与氧化池固定连接废水进水管，所述氧化池内设有氧化装置，所述絮凝池内设有絮凝装置，所述过滤池内设有过滤装置，所述消毒池内设有消毒装置，所述处理罐右侧上端且与消毒池固定连接出水管，所述处理罐下方设有杂质收集箱，所述处理罐外设有控制器，所述控制器分别与氧化装置、絮凝装置、过滤装置和消毒装置电性连接。本发明的有益效果是，结构简单，实用性强。

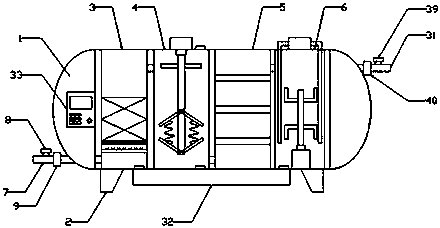

摘要附图
权利要求书
1.一种工厂一体化废水处理设备，包括处理罐(1)，其特征在于，所述处理罐(1)通过底部四周支撑架(2)固定安装在地面上，所述处理罐(1)内部沿其长度依次设有氧化池(3)、絮凝池(4)、过滤池(5)和消毒池(6)，所述处理罐(1)左侧下端且与氧化池(3)固定连接废水进水管(7)，位于废水进水管(7)上固定安装控制阀一(8)、固定安装在废水进水管(7)上且位于控制阀一(8)一侧的流量计数器一(9)共同构成，所述氧化池(3)内设有氧化装置，所述氧化装置由位于氧化池(3)内部且位于废水进水管(7)上方的曝气管(10)、固定安装在曝气管(10)上方且位于氧化池(3)内部的填料支架(11)、均匀分布在填料支架(11)上方均匀分布生物填料(12)、位于氧化池(3)底部固定安装有第一排污管(13)、位于氧化池(3)上方且与絮凝池(4)固定连接第一进水管(14)共同构成，所述絮凝池(4)内设有絮凝装置，所述絮凝装置由固定安装在处理罐(1)上方的搅拌电机(15)、与搅拌电机(15)旋转轴固定连接且位于絮凝池(4)内的的搅拌轴(16)、固定安装在搅拌轴(16)上方的搅拌叶片(17)、固定安装在搅拌轴(16)下方的一组上搅拌叶片(18)、固定安装在搅拌轴(16)下方且位于上搅拌叶片(18)下方的一组下搅拌叶片(19)、一端与上搅拌叶片(18)固定连接另一端与下搅拌叶片(19)固定连接的伸缩弹簧(20)、位于处理罐(1)上表面且位于絮凝池(4)上方设有加药口(21)、位于絮凝池底(4)部固定安装有第二排污管(22)、位于絮凝池(4)下方且与过滤池(5)固定连接第二进水管(23)共同构成，所述过滤池(5)内设有过滤装置，所述过滤装置由位于过滤池(5)内部的的粗过滤网支架(24)、位于粗过滤网支架(24)上均匀分布粗过滤网(25)、位于粗过滤网支架(24)上方设有精过滤网支架(26)、位于精过滤网支架(26)上均匀分布精过滤网(27)、位于精过滤网支架(26)上方设有吸附材料层(28)、均匀分布在吸附材料层(28)带有贵金属冷触媒的活性炭纤维(29)、位于过滤池上方(5)且与消毒池(6)固定连接第三进水管(30)共同构，所述消毒池(6)内设有消毒装置，所述处理罐(1)右侧上端且与消毒池(6)固定连接出水管(31)，所述处理罐(1)下方设有杂质收集箱(32)，所述处理罐(1)外设有控制器(33)，所述控制器(33)分别与氧化装置、絮凝装置、过滤装置和消毒装置电性连接。
2.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述消毒装置由位于消毒池(6)下方的旋转电机(34)、与旋转电机(34)旋转轴固定连接且位于消毒池(6)内的的旋转轴(35)、位于消毒池(6)上方的臭氧发生器(36)、与臭氧发生器(36)固定连接且位于消毒池(6)内的臭氧管(37)、位于消毒池底(6)部固定安装有第三排污管(38)、位于处理罐(1)右侧上端且与消毒池(6)固定连接出水管(31)共同构成。
3.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述出水管(31)由位于出水管(31)上固定安装控制阀二(39)、固定安装在废水进水管(31)上且位于控制阀二(39)一侧的流量计数器二(40)共同构成。
4.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述絮凝池(4)上方加药口(21)可以通过向絮凝池(4)投加一些药剂，通常为混凝剂及助凝剂，使水中难以沉淀的颗粒能互相聚合而形成胶体，然后与水体中的杂质结合形成更大的絮凝体。
5.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述曝气管(10)与处理罐(1)外部空气管道连接。
6.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述废水进水管(7)与工厂排污管固定连接，所述净化后的废水通过出水管(31)排出，达到省地方排放标准的排放要求，低于国家国家排放标准。
7.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述杂质收集箱(32)分别与第一排污管(13)第二排污管(22)和第三排污管(38)固定连接。
8.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述控制阀一(8)和控制阀二(39)型号相同，所述流量计数器一(9)和流量计数器二(40)型号相同。
9.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述控制器(33)内设有PLC系统(41)，所述控制器(33)内设有功能按钮(42)和开关装置(43)。
10.根据权利要求1所述的一种工厂一体化废水处理设备，其特征在于，所述控制器(33)上设有工业用电接口(44)。
说明书
工厂一体化废水处理设备
技术领域
本发明涉及废水处理设备领域，特别是一种工厂一体化废水处理设备。
背景技术
水是人类生命之源，目前，工业生活用水的大幅度增加，使得废水排放量迅速增加，钢铁工业废水、食品工业废水、印刷废水、化工废水和生活废水是水体污染的主要污染源，特别是工业废水，大部分生产企业未经处理而直接将其排放，污染江河湖泊，使得水生动植物减少，饮用水质量下降，环境污染和生态平衡遭到破坏，水环境问题变得越来越严重，水质问题已经严重影响了我们人类的正常生活。因此，必须寻找有效的废水净化技术以实现水资源的可持续利用。
发明内容
本发明的目的是为了解决上述问题，设计了一种工厂一体化废水处理设备。
实现上述目的本发明的技术方案为，一种工厂一体化废水处理设备，包括处理罐，所述处理罐通过底部四周支撑架固定安装在地面上，所述处理罐内部沿其长度依次设有氧化池、絮凝池、过滤池和消毒池，所述处理罐左侧下端且与氧化池固定连接废水进水管，位于废水进水管上固定安装控制阀一、固定安装在废水进水管上且位于控制阀一一侧的流量计数器一共同构成，所述氧化池内设有氧化装置，所述氧化装置由位于氧化池内部且位于废水进水管上方的曝气管、固定安装在曝气管上方且位于氧化池内部的填料支架、均匀分布在填料支架上方均匀分布生物填料、位于氧化池底部固定安装有第一排污管、位于氧化池上方且与絮凝池固定连接第一进水管共同构成，所述絮凝池内设有絮凝装置，所述絮凝装置由固定安装在处理罐上方的搅拌电机、与搅拌电机旋转轴固定连接且位于絮凝池内的的搅拌轴、固定安装在搅拌轴上方的搅拌叶片、固定安装在搅拌轴下方的一组上搅拌叶片、固定安装在搅拌轴下方且位于上搅拌叶片下方的一组下搅拌叶片、一端与上搅拌叶片固定连接另一端与下搅拌叶片固定连接的伸缩弹簧、位于处理罐上表面且位于絮凝池上方设有加药口、位于絮凝池底部固定安装有第二排污管、位于絮凝池下方且与过滤池固定连接第二进水管共同构成，所述过滤池内设有过滤装置，所述过滤装置由位于过滤池内部的的粗过滤网支架、位于粗过滤网支架上均匀分布粗过滤网、位于粗过滤网支架上方设有精过滤网支架、位于精过滤网支架上均匀分布精过滤网、位于精过滤网支架上方设有吸附材料层、均匀分布在吸附材料层带有贵金属冷触媒的活性炭纤维、位于过滤池上方且与消毒池固定连接第三进水管共同构，所述消毒池内设有消毒装置，所述处理罐右侧上端且与消毒池固定连接出水管，所述处理罐下方设有杂质收集箱，所述处理罐外设有控制器，所述控制器分别与氧化装置、絮凝装置、过滤装置和消毒装置电性连接。
所述消毒装置由位于消毒池下方的旋转电机、与旋转电机旋转轴固定连接且位于消毒池内的的旋转轴、位于消毒池上方的臭氧发生器、与臭氧发生器固定连接且位于消毒池内的臭氧管、位于消毒池底部固定安装有第三排污管、位于处理罐右侧上端且与消毒池固定连接出水管共同构成。
所述出水管由位于出水管上固定安装控制阀二、固定安装在废水进水管上且位于控制阀二一侧的流量计数器二共同构成。
所述絮凝池上方加药口可以通过向絮凝池投加一些药剂，通常为混凝剂及助凝剂，使水中难以沉淀的颗粒能互相聚合而形成胶体，然后与水体中的杂质结合形成更大的絮凝体。
所述曝气管与处理罐外部空气管道连接。
所述废水进水管与工厂排污管固定连接，所述净化后的废水通过出水管排出，达到省地方排放标准的排放要求，低于国家国家排放标准。
所述杂质收集箱分别与第一排污管第二排污管和第三排污管固定连接。
所述控制阀一和控制阀二型号相同，所述流量计数器一和流量计数器二型号相同。
所述控制器内设有PLC系统，所述控制器内设有功能按钮和开关装置。
所述控制器上设有工业用电接口。
利用本发明的技术方案制作的工厂一体化废水处理设备，对工厂排出废水进行多级有效的净化处理，净化效率高，生物填料除去废水中的有机物等大分子物质，絮凝剂通过与废水中的悬浮物结合沉淀，进过过滤，臭氧对废水进行杀菌消毒，提高过滤效率，本装置结构简单，操作方便，生产成本低。
