渗滤液输送防堵管道

发布时间:2018-4-1 17:19:10

  申请日2017.11.23

  公开(公告)日2018.02.16

  IPC分类号F16L55/24; F16L55/34; F16L55/40; F16L101/12

  摘要

  本发明涉及渗滤液输送管道技术领域,具体地说是一种渗滤液输送防堵管道,其设有管道本体,特征在于所述的管道本体的内壁上设有与管道本体内壁紧贴的环形刮板,所述的环形刮板的外侧设有滑块,管道本体的内壁上设有与滑块相配合的滑槽,环形刮板通过滑块与滑槽的配合滑动实现花型刮板在管道本体内部刮动,所述的环形刮板设为环形铁片,滑块设为铁块,所述的管道本体的外壁上设有套接在管道本体外壁上的环形驱动磁板,所述的环形驱动磁板的板宽大于环形刮板的板宽,环形驱动磁板通过磁力带动环形刮板在管道本体内移动进而实现刮掉管道本体内壁上灰尘,具有结构简单、使用方便、管道防堵、清理方便等优点。

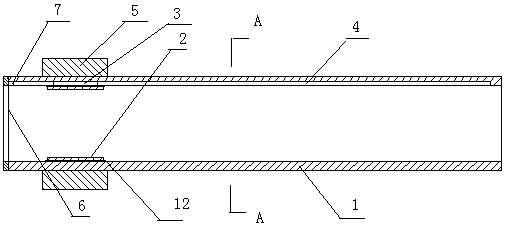

  摘要附图



  权利要求书

  1.一种渗滤液输送防堵管道,设有管道本体,其特征在于所述的管道本体的内壁上设有与管道本体内壁紧贴的环形刮板,所述的环形刮板的外侧设有滑块,管道本体的内壁上设有与滑块相配合的滑槽,环形刮板通过滑块与滑槽的配合滑动实现花型刮板在管道本体内部刮动,所述的环形刮板设为环形铁片,滑块设为铁块,所述的管道本体的外壁上设有套接在管道本体外壁上的环形驱动磁板,所述的环形驱动磁板的板宽大于环形刮板的板宽,环形驱动磁板通过磁力带动环形刮板在管道本体内移动进而实现刮掉管道本体内壁上灰尘。

  2.根据权利要求1所述的一种渗滤液输送防堵管道,其特征在于所述的环形刮板和滑块的外部设有防腐蚀层。

  3.根据权利要求1所述的一种渗滤液输送防堵管道,其特征在于所述的管道本体内壁上的滑槽的一端封闭,另一端开口,开口处的管道本体侧面设有环形挡板,所述的环形挡板侧面设有与滑槽相配合的挡塞。

  4.根据权利要求1所述的一种渗滤液输送防堵管道,其特征在于所述的滑槽至少设有三条,滑槽均布在管道本体内壁的上半部分,环形刮板上设有与滑槽相配合的滑块。

  5.根据权利要求1所述的一种渗滤液输送防堵管道,其特征在于所述的管道本体的外部设有的环形驱动磁板经驱动机构驱动,所述的驱动机构由驱动杆、驱动螺母、驱动螺杆和驱动电机组成,所述的的驱动杆的一端连接在环形驱动磁板的外侧,另一端与驱动螺母相连接,所述的驱动螺母套接在驱动螺杆上,驱动螺杆与驱动电机的输出轴相连接,通过驱动电机转动带动驱动螺杆旋转进而带动驱动螺母在驱动螺杆上的前后移动,最终带动环形驱动磁板的移动实现管道本体内部的环形刮板的移动。

  6.根据权利要求1所述的一种渗滤液输送防堵管道,其特征在于所述的环形刮板与管道本体内壁接触部设有两端伸出环形刮板并端部倾斜的弹性刮刀。

  7.根据权利要求1所述的一种渗滤液输送防堵管道,其特征在于所述的管道本体上设有观察窗口,通过观察窗口可观测管道内部的灰尘沉积情况和环形刮板的移动情况。

  说明书

  一种渗滤液输送防堵管道

  技术领域

  本发明涉及渗滤液输送管道技术领域,具体地说是一种结构简单、使用方便、管道防堵、清理方便的渗滤液输送防堵管道。

  背景技术

  众所周知,在垃圾处理过程中,垃圾渗滤液是来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分,扣除垃圾、覆土层的饱和持水量,并经历垃圾层和覆土层而形成的一种高浓度的有机废水,在垃圾渗滤液输送的过程中一般通过渗滤液泵连接管道进行输送,管道的材质一般为PPR材质,在运行过程中,由于渗滤液内含有杂质,渗滤液内杂质逐渐沉淀,会导致管道堵塞,进而使管道压力升高,导致管道破裂,一般正常运行时,渗滤液泵出口压力为0.1Mpa左右,当到达0.5Mpa左右时会造成管道破裂,造成环境污染,导致停工维修,影响设备运行进程,而且在进行管道清理的过程中需要对管道拆卸清理,费时费力。

  发明内容

  本发明的目的是解决上述现有技术的不足,提供一种结构简单、使用方便、管道防堵、清理方便的渗滤液输送防堵管道。

  本发明解决其技术问题所采用的技术方案是:

  一种渗滤液输送防堵管道,设有管道本体,其特征在于所述的管道本体的内壁上设有与管道本体内壁紧贴的环形刮板,所述的环形刮板的外侧设有滑块,管道本体的内壁上设有与滑块相配合的滑槽,环形刮板通过滑块与滑槽的配合滑动实现花型刮板在管道本体内部刮动,所述的环形刮板设为环形铁片,滑块设为铁块,所述的管道本体的外壁上设有套接在管道本体外壁上的环形驱动磁板,所述的环形驱动磁板的板宽大于环形刮板的板宽,环形驱动磁板通过磁力带动环形刮板在管道本体内移动进而实现刮掉管道本体内壁上灰尘。

  本发明所述的环形刮板和滑块的外部设有防腐蚀层,防止渗滤液对环形刮板和滑块腐蚀,影响使用效果。

  本发明所述的管道本体内壁上的滑槽的一端封闭,另一端开口,开口处的管道本体侧面设有环形挡板,所述的环形挡板侧面设有与滑槽相配合的挡塞,防止环形刮板带环形驱动磁板的作用下移动脱出管道本体,无法反复刮动,同时也方便随时更换环形刮板。

  本发明所述的滑槽至少设有三条,滑槽均布在管道本体内壁的上半部分,环形刮板上设有与滑槽相配合的滑块,设在管道本体上半部分的滑槽防止灰尘积攒在滑槽内,方便刮动。

  本发明所述的管道本体的外部设有的环形驱动磁板经驱动机构驱动,所述的驱动机构由驱动杆、驱动螺母、驱动螺杆和驱动电机组成,所述的的驱动杆的一端连接在环形驱动磁板的外侧,另一端与驱动螺母相连接,所述的驱动螺母套接在驱动螺杆上,驱动螺杆与驱动电机的输出轴相连接,通过驱动电机转动带动驱动螺杆旋转进而带动驱动螺母在驱动螺杆上的前后移动,最终带动环形驱动磁板的移动实现管道本体内部的环形刮板的移动。

  本发明所述的环形刮板与管道本体内壁接触部设有两端伸出环形刮板并端部倾斜的弹性刮刀,防止硬质的环形刮板对管道本体的内壁产生损坏,同时方便清理残留的灰尘。

  本发明所述的管道本体上设有观察窗口,通过观察窗口可观测管道内部的灰尘沉积情况和环形刮板的移动情况,适时进行观测,保证刮动效果。

  本发明由于所述的管道本体的内壁上设有与管道本体内壁紧贴的环形刮板,所述的环形刮板的外侧设有滑块,管道本体的内壁上设有与滑块相配合的滑槽,环形刮板通过滑块与滑槽的配合滑动实现花型刮板在管道本体内部刮动,所述的环形刮板设为环形铁片,滑块设为铁块,所述的管道本体的外壁上设有套接在管道本体外壁上的环形驱动磁板,所述的环形驱动磁板的板宽大于环形刮板的板宽,环形驱动磁板通过磁力带动环形刮板在管道本体内移动进而实现刮掉管道本体内壁上灰尘,所述的环形刮板和滑块的外部设有防腐蚀层,防止渗滤液对环形刮板和滑块腐蚀,影响使用效果,所述的管道本体内壁上的滑槽的一端封闭,另一端开口,开口处的管道本体侧面设有环形挡板,所述的环形挡板侧面设有与滑槽相配合的挡塞,防止环形刮板带环形驱动磁板的作用下移动脱出管道本体,无法反复刮动,同时也方便随时更换环形刮板,所述的滑槽至少设有三条,滑槽均布在管道本体内壁的上半部分,环形刮板上设有与滑槽相配合的滑块,设在管道本体上半部分的滑槽防止灰尘积攒在滑槽内,方便刮动,所述的管道本体的外部设有的环形驱动磁板经驱动机构驱动,所述的驱动机构由驱动杆、驱动螺母、驱动螺杆和驱动电机组成,所述的的驱动杆的一端连接在环形驱动磁板的外侧,另一端与驱动螺母相连接,所述的驱动螺母套接在驱动螺杆上,驱动螺杆与驱动电机的输出轴相连接,通过驱动电机转动带动驱动螺杆旋转进而带动驱动螺母在驱动螺杆上的前后移动,最终带动环形驱动磁板的移动实现管道本体内部的环形刮板的移动,所述的环形刮板与管道本体内壁接触部设有两端伸出环形刮板并端部倾斜的弹性刮刀,防止硬质的环形刮板对管道本体的内壁产生损坏,同时方便清理残留的灰尘,所述的管道本体上设有观察窗口,通过观察窗口可观测管道内部的灰尘沉积情况和环形刮板的移动情况,适时进行观测,保证刮动效果,具有结构简单、使用方便、管道防堵、清理方便等优点。
