申请日2017.10.16
公开(公告)日2018.01.09
IPC分类号B01D46/00; B01D46/42; C02F11/12
摘要
本发明公开了一种滚筒式污泥烘干机热风管道单向过滤器，风管的管壁上套接一气流筒，气流筒的内腔与风管的内腔连通，气流筒的筒壁上设有多个过滤片，过滤片的一端与气流筒连接，过滤片的另一端为自由端，风管的管壁上还套接一次级气流筒，次级气流筒内腔与风管的内腔连通，次级气流筒的筒壁上设有一层滤网，滤网与次级气流筒固定连接。本发明的滚筒式污泥烘干机热风管道单向过滤器为独立的一体式结构，使用时直接接入热风管道，安装较为方便。过滤器上的主体过滤装置为一端固定的过滤片，使用的时候滤片被高压气流紧压在气流筒上，非使用状态下过滤片未固定端自由翘起，滤片上的杂物不易堆积堵塞，降低了维修和更换成本。
权利要求书

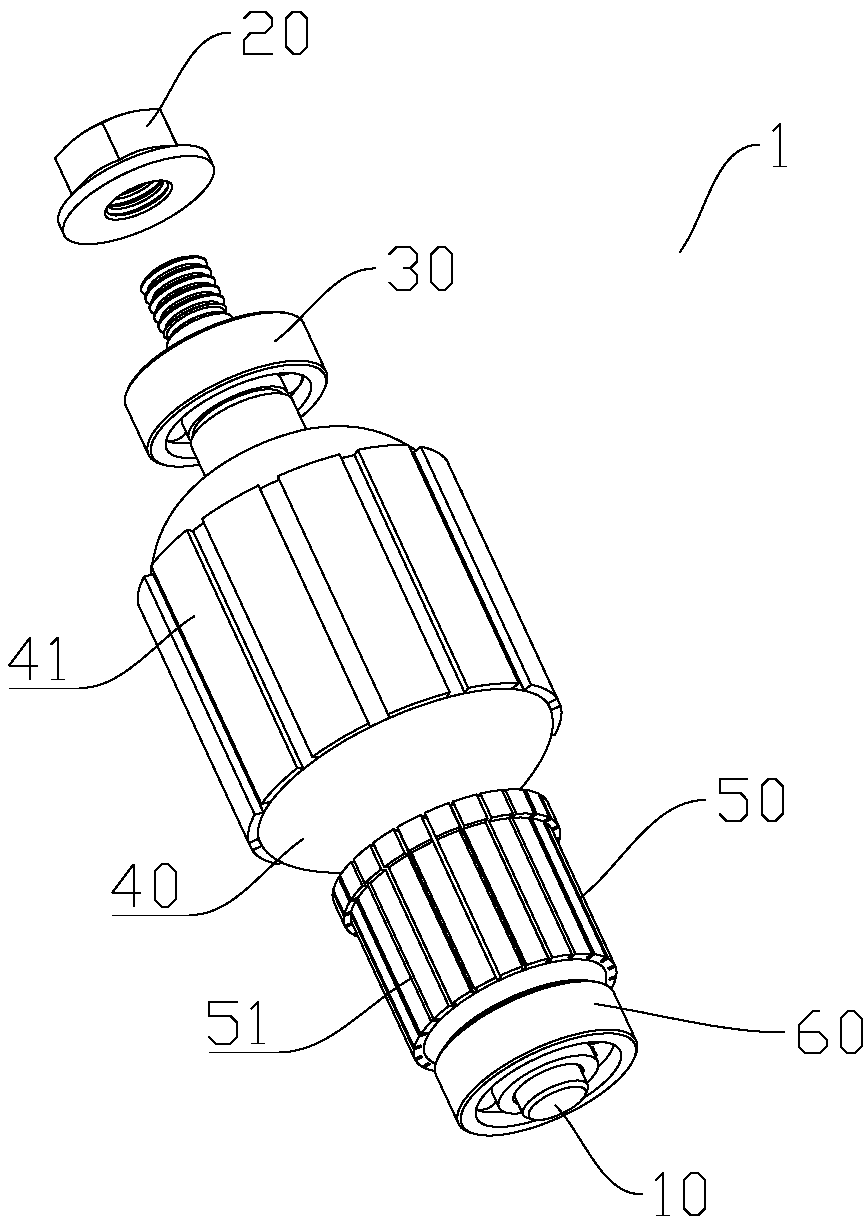

1.一种滚筒式污泥烘干机热风管道单向过滤器(1)，其特征在于，包含一风管(10)，风管(10)的一端设有一减振帽(20)，风管(10)的一端设有一前轴套(30)，风管(10)的另一端设有一后轴套(60)，风管(10)的管壁上套接一气流筒(40)，气流筒(40)的内腔与风管(10)的内腔连通，气流筒(40)的筒壁上设有多个过滤片(41)，过滤片(41)的一端与气流筒(40)连接，过滤片(41)的另一端为自由端，风管(10)的管壁上还套接一次级气流筒(50)，次级气流筒(50)内腔与风管(10)的内腔连通，次级气流筒(50)的筒壁上设有一层滤网(51)，滤网(51)与次级气流筒(50)固定连接。
2.根据权利要求1所述的滚筒式污泥烘干机热风管道单向过滤器，其特征在于，所述的气流筒(40)和风管(10)一体成型。
3.根据权利要求2所述的滚筒式污泥烘干机热风管道单向过滤器，其特征在于，所述的滤网(51)为金属滤网。
说明书
滚筒式污泥烘干机热风管道单向过滤器
技术领域
本发明涉及一种过滤器，更确切地说，是一种滚筒式污泥烘干机热风管道单向过滤器。
背景技术
随着国家经济实力的增强，国民环保意识的提高，城市污水处理行业得到迅速发展，城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注。污泥烘干机适用于城市污泥干化。污泥的干化处理，使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能。滚筒式污泥烘干机是一种使用较为普遍的设备，但是其中的热风管道过滤器经常会被杂物堵塞，拆卸和清理都较为不便。
发明内容
本发明主要是解决现有技术所存在的技术问题，从而提供一种滚筒式污泥烘干机热风管道单向过滤器。
本发明的上述技术问题主要是通过下述技术方案得以解决的：
一种滚筒式污泥烘干机热风管道单向过滤器，包含一风管，风管的一端设有一减振帽，风管的一端设有一前轴套，风管的另一端设有一后轴套，风管的管壁上套接一气流筒，气流筒的内腔与风管的内腔连通，气流筒的筒壁上设有多个过滤片，过滤片的一端与气流筒连接，过滤片的另一端为自由端，风管的管壁上还套接一次级气流筒，次级气流筒内腔与风管的内腔连通，次级气流筒的筒壁上设有一层滤网，滤网与次级气流筒固定连接。
作为本发明较佳的实施例，所述的气流筒和风管一体成型。
作为本发明较佳的实施例，所述的滤网为金属滤网。
本发明的滚筒式污泥烘干机热风管道单向过滤器为独立的一体式结构，使用时直接接入热风管道，安装较为方便。过滤器上的主体过滤装置为一端固定的过滤片，使用的时候滤片被高压气流紧压在气流筒上，非使用状态下过滤片未固定端自由翘起，滤片上的杂物不易堆积堵塞，降低了维修和更换成本。
