申请日2017.10.16
公开(公告)日2018.02.06
IPC分类号G01N1/08
摘要
本发明涉及一种具有遮挡污水功能的智能型便携式取样钻机，包括马达、钻杆、支架、把手和水箱，支架上还设有遮挡机构，马达的一侧还设有夹紧机构，遮挡机构包括遮挡组件和两个驱动组件，夹紧机构包括第二电机、驱动板、固定板和夹紧组件，该具有遮挡污水功能的智能型便携式取样钻机，通过遮挡机构对取样过程中产生的污水进行遮挡，避免污水在钻杆工作时飞溅到使用者身上，从而避免影响使用者衣物的整洁性;另外，通过夹紧机构将水箱牢固地固定在马达上，避免水箱因马达的震动而掉落，从而避免给使用者带来不便。
权利要求书

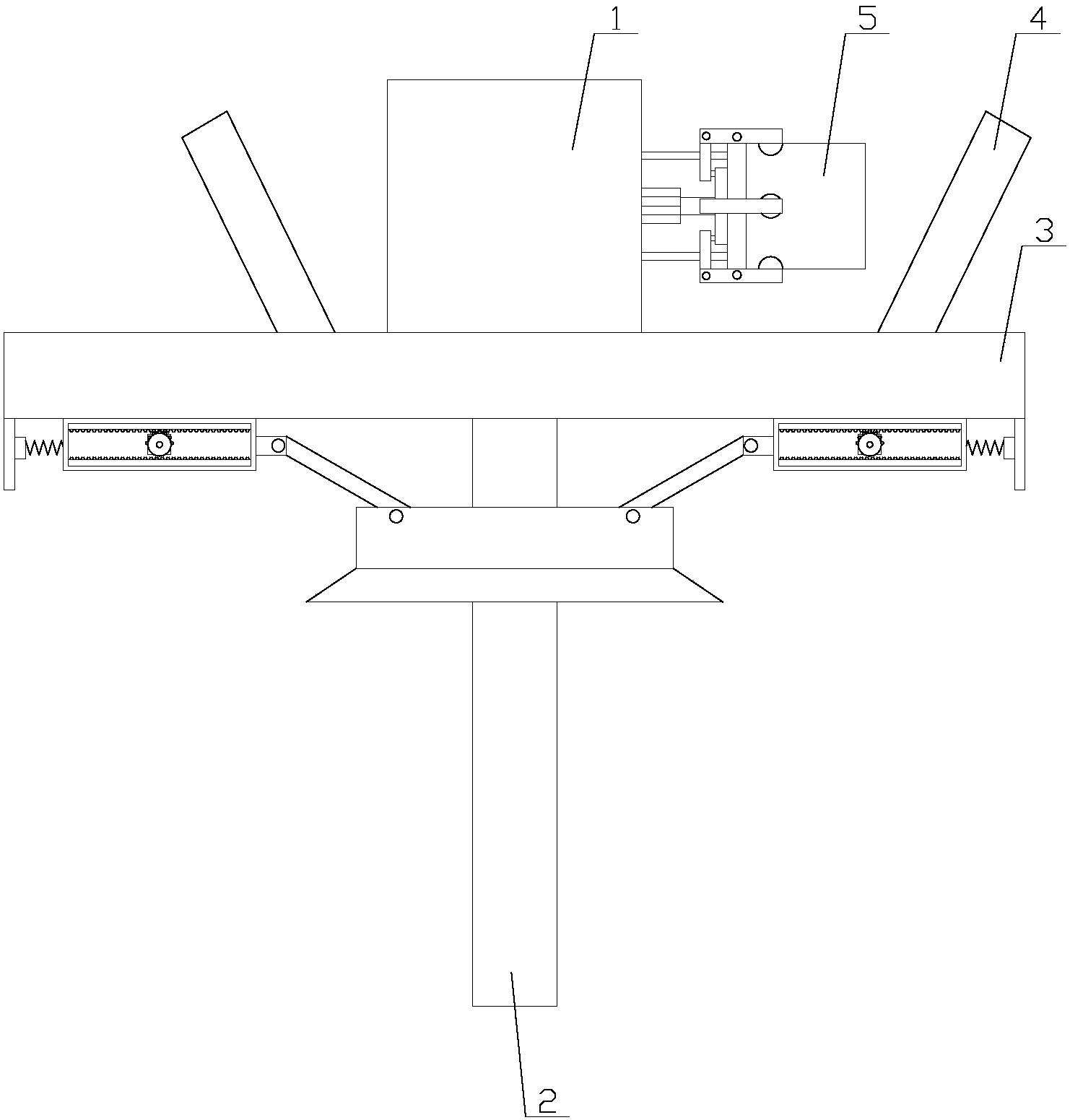

1.一种具有遮挡污水功能的智能型便携式取样钻机，其特征在于，包括马达、钻杆、支架、把手和水箱，所述支架上还设有遮挡机构，所述遮挡机构设置在支架的下方，所述马达的一侧还设有夹紧机构，所述水箱设置在夹紧机构上;
所述遮挡机构包括遮挡组件和两个驱动组件，所述遮挡组件设置在钻杆上，两个驱动组件均设置在支架的下方，两个驱动组件位于遮挡组件的两侧，两个驱动组件关于遮挡组件对称设置，两个驱动组件均与遮挡组件传动连接;
所述遮挡组件包括遮挡板和侧板，所述遮挡板水平设置，所述钻杆穿过遮挡板且钻杆与遮挡板垂直，所述钻杆位于遮挡板的中心处，所述遮挡板与钻杆滑动连接，所述侧板向下倾斜设置在遮挡板的下方，所述侧板有若干个，各侧板沿着遮挡板的边沿周向均匀分布;
所述驱动组件包括第一电机、半齿轮、驱动框、铰接块和驱动杆，所述第一电机与半齿轮传动连接，所述驱动框水平设置，所述驱动框内水平设有齿条，所述齿条有两个，两个齿条分别设置在驱动框的顶部和底部，所述半齿轮位于两个齿条之间，所述半齿轮分别与两个齿条啮合，所述驱动框上设有滑块，所述支架的下方水平设有滑槽，所述滑块位于滑槽内，所述滑块与滑槽匹配且滑动连接，所述铰接块设置在驱动框的靠近遮挡板的一侧，所述驱动杆的一端与铰接块铰接，所述驱动杆的另一端与遮挡板铰接;
所述夹紧机构包括第二电机、驱动板、固定板和夹紧组件，所述马达的一侧水平设置有支杆，所述固定板为圆盘形，所述固定板与支杆垂直连接，所述马达的一侧设有第二电机，所述驱动板为圆盘形，所述驱动板与固定板平行，所述第二电机的输出轴与驱动板垂直，所述第二电机的输出轴与驱动板的圆心连接，所述驱动板位于第二电机和固定板之间，所述驱动板与固定板同轴设置，所述驱动板的一侧设有限位槽，所述限位槽为圆弧形，所述限位槽沿着驱动板的侧面周向延伸且逐渐靠近驱动板的圆心处，所述限位槽有若干个，各限位槽沿着驱动板的圆心周向均匀设置，所述驱动板与夹紧组件传动连接;
所述夹紧组件包括若干个夹紧单元，各夹紧单元沿着固定板的圆心周向均匀设置，各夹紧单元分别与各限位槽一一对应，所述夹紧单元包括驱动块、连接块和夹紧块，所述连接块的中部与固定板铰接，所述驱动块上设有限位块，所述限位块位于限位槽内，所述限位块与限位槽滑动连接，所述连接块的一端与驱动块铰接，所述夹紧块设置在连接块的另一端，所述水箱设置在固定板上，所述水箱位于各连接块之间，所述水箱的外壁均匀设有若干凹槽，各夹紧块分别与各凹槽匹配，各夹紧块分别位于各凹槽内。
2.如权利要求1所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述夹紧块的形状为半球形。
3.如权利要求2所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述夹紧块的表面设有橡胶垫。
4.如权利要求1所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述支架的下方设有两个调节机构，两个调节机构分别设置在两个驱动框的远离两个铰接块的一侧，所述调节机构包括支撑块、第一压力传感器和弹簧，所述支撑块设置在支架的下方，所述第一压力传感器设置在支撑块的靠近驱动框的一侧，所述弹簧水平设置在第一压力传感器和驱动框之间，所述支架上还设有PLC，所述第一压力传感器和第一电机均与PLC电连接。
5.如权利要求4所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述弹簧上套设有波纹管，所述波纹管的两端分别与驱动框和第一压力传感器连接。
6.如权利要求1所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述滑槽为燕尾槽。
7.如权利要求1所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述遮挡板和挡板为玻璃板。
8.如权利要求1所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述限位块的表面和限位槽的槽壁上均设有特氟隆涂层。
9.如权利要求4所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述夹紧块上设有第二压力传感器，所述支架上设有提示灯，所述第二压力传感器和提示灯均与PLC电连接。
10.如权利要求1所述的具有遮挡污水功能的智能型便携式取样钻机，其特征在于，所述把手上设有防滑纹。
说明书
一种具有遮挡污水功能的智能型便携式取样钻机
技术领域
本发明涉及石油勘探设备领域，特别涉及一种具有遮挡污水功能的智能型便携式取样钻机。
背景技术
便携式取样钻机是一种能在表土及岩层中钻进数十米的浅孔，并能采取土样及岩心的设备。其特点是体积小、重量轻，一人可以背运，适合于地质普查、建筑、路基勘察及各种工程施工中使用，钻机的动力是摩托式的汽油机。
然而，现有的便携式取样钻机在使用过程中仍存在一些不足：比如，水箱中的水与地面的岩石、泥土混合，会产生很多污水，污水在钻机工作时很容易飞溅到使用者身上，影响使用者衣物的整洁性;另外，钻机上一般都设有马达，用来驱动钻杆工作，一些马达上会设有水箱，用于为钻杆的工作供水，而马达在工作时会剧烈震动，带动水箱震动，现有的钻机上的水箱一般都是通过一些简易的固定机构固定在马达上，不够牢固，随着马达的震动，水箱容易因抖动而掉落，给使用者带来不便。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种具有遮挡污水功能的智能型便携式取样钻机。
本发明解决其技术问题所采用的技术方案是：一种具有遮挡污水功能的智能型便携式取样钻机，包括马达、钻杆、支架、把手和水箱，所述支架上还设有遮挡机构，所述遮挡机构设置在支架的下方，所述马达的一侧还设有夹紧机构，所述水箱设置在夹紧机构上;
所述遮挡机构包括遮挡组件和两个驱动组件，所述遮挡组件设置在钻杆上，两个驱动组件均设置在支架的下方，两个驱动组件位于遮挡组件的两侧，两个驱动组件关于遮挡组件对称设置，两个驱动组件均与遮挡组件传动连接;
所述遮挡组件包括遮挡板和侧板，所述遮挡板水平设置，所述钻杆穿过遮挡板且钻杆与遮挡板垂直，所述钻杆位于遮挡板的中心处，所述遮挡板与钻杆滑动连接，所述侧板向下倾斜设置在遮挡板的下方，所述侧板有若干个，各侧板沿着遮挡板的边沿周向均匀分布;
所述驱动组件包括第一电机、半齿轮、驱动框、铰接块和驱动杆，所述第一电机与半齿轮传动连接，所述驱动框水平设置，所述驱动框内水平设有齿条，所述齿条有两个，两个齿条分别设置在驱动框的顶部和底部，所述半齿轮位于两个齿条之间，所述半齿轮分别与两个齿条啮合，所述驱动框上设有滑块，所述支架的下方水平设有滑槽，所述滑块位于滑槽内，所述滑块与滑槽匹配且滑动连接，所述铰接块设置在驱动框的靠近遮挡板的一侧，所述驱动杆的一端与铰接块铰接，所述驱动杆的另一端与遮挡板铰接;
所述夹紧机构包括第二电机、驱动板、固定板和夹紧组件，所述马达的一侧水平设置有支杆，所述固定板为圆盘形，所述固定板与支杆垂直连接，所述马达的一侧设有第二电机，所述驱动板为圆盘形，所述驱动板与固定板平行，所述第二电机的输出轴与驱动板垂直，所述第二电机的输出轴与驱动板的圆心连接，所述驱动板位于第二电机和固定板之间，所述驱动板与固定板同轴设置，所述驱动板的一侧设有限位槽，所述限位槽为圆弧形，所述限位槽沿着驱动板的侧面周向延伸且逐渐靠近驱动板的圆心处，所述限位槽有若干个，各限位槽沿着驱动板的圆心周向均匀设置，所述驱动板与夹紧组件传动连接;
所述夹紧组件包括若干个夹紧单元，各夹紧单元沿着固定板的圆心周向均匀设置，各夹紧单元分别与各限位槽一一对应，所述夹紧单元包括驱动块、连接块和夹紧块，所述连接块的中部与固定板铰接，所述驱动块上设有限位块，所述限位块位于限位槽内，所述限位块与限位槽滑动连接，所述连接块的一端与驱动块铰接，所述夹紧块设置在连接块的另一端，所述水箱设置在固定板上，所述水箱位于各连接块之间，所述水箱的外壁均匀设有若干凹槽，各夹紧块分别与各凹槽匹配，各夹紧块分别位于各凹槽内。
作为优选，为了便于夹紧块滑入凹槽内，所述夹紧块的形状为半球形。
作为优选，为了增强夹紧效果，所述夹紧块的表面设有橡胶垫。
作为优选，为了便于控制遮挡板和侧板下降的距离，所述支架的下方设有两个调节机构，两个调节机构分别设置在两个驱动框的远离两个铰接块的一侧，所述调节机构包括支撑块、第一压力传感器和弹簧，所述支撑块设置在支架的下方，所述第一压力传感器设置在支撑块的靠近驱动框的一侧，所述弹簧水平设置在第一压力传感器和驱动框之间，所述支架上还设有PLC，所述第一压力传感器和第一电机均与PLC电连接。
作为优选，为了保护弹簧，所述弹簧上套设有波纹管，所述波纹管的两端分别与驱动框和第一压力传感器连接。
作为优选，为了提高驱动框滑动的稳定性，所述滑槽为燕尾槽。
作为优选，为了便于观察钻杆工作的情况，所述遮挡板和挡板为玻璃板。
作为优选，为了使夹紧块快速夹紧或松开，所述限位块的表面和限位槽的槽壁上均设有特氟隆涂层。
作为优选，为了实现自动提示加水，所述夹紧块上设有第二压力传感器，所述支架上设有提示灯，所述第二压力传感器和提示灯均与PLC电连接。
作为优选，为了增加手与把手间的摩擦力，所述把手上设有防滑纹。
本发明的有益效果是，该具有遮挡污水功能的智能型便携式取样钻机，通过遮挡机构对取样过程中产生的污水进行遮挡，避免污水在钻杆工作时飞溅到使用者身上，从而避免影响使用者衣物的整洁性;另外，通过夹紧机构将水箱牢固地固定在马达上，避免水箱因马达的震动而掉落，从而避免给使用者带来不便。
