申请日2017.10.12
公开(公告)日2018.02.13
IPC分类号C02F9/14; C02F103/44
摘要
本发明涉及一种改善公路油罐车清洗水处理装置，它包括厌氧反应池、隔油池、混凝池、好氧反应池和沉淀池，所述厌氧反应池由厌氧反应桶和厌氧反应桶外的夹层组成，所述夹层底部的清洗水进口有抽吸泵。另外，本发明还涉及一种改善公路油罐车清洗水处理方法。本发明的装置和方法有效利用油罐车清洗水余热，极大降低了废水中油的乳化程度，提高隔油效果15%以上，提高厌氧与好氧处理效果，同时减少占地面积，减少絮凝剂用量，降低建设成本，实现了公路油罐车清洗废水处理与清洁生产目标。
权利要求书

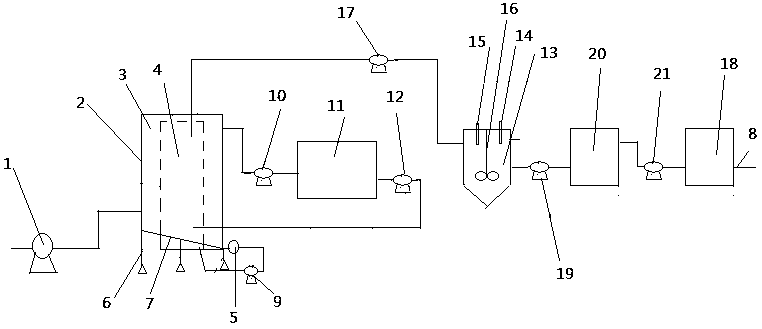

1.一种改善公路油罐车清洗水处理装置，其特征在于，它包括厌氧反应池、隔油池、混凝池、好氧反应池和沉淀池，所述厌氧反应池由厌氧反应桶和厌氧反应桶外的夹层组成，所述夹层底部的清洗水进口有抽吸泵，所述夹层上部的清洗水出口经第一排水泵接所述隔油池中部进水口，所述隔油池中下部出水口经第二排水泵接所述厌氧反应池内的厌氧反应桶底部进水口，所述厌氧反应桶上部出水口经第三排水泵接所述混凝池上部进水口，所述混凝池中部出水口经第四排水泵接所述好氧反应池进水口，所述好氧反应池出水口经第五排水泵接所述沉淀池进水口，所述沉淀池出水口上设置有溢流堰。
2.根据权利要求1所述的一种改善公路油罐车清洗水处理装置，其特征在于，所述厌氧反应池上的夹层的底板向一侧倾斜20°。
3.根据权利要求2所述的一种改善公路油罐车清洗水处理装置，其特征在于，所述厌氧反应池由支撑架支撑，所述底板上端面低端的排泥口经排泥泵接所述厌氧反应桶进料口。
4.根据权利要求1所述的一种改善公路油罐车清洗水处理装置，其特征在于，所述混凝池内设有加药管、pH值检查器和搅拌器。
5.根据权利要求1所述的一种改善公路油罐车清洗水处理装置，其特征在于，所述厌氧反应桶为完全混合式厌氧反应器、厌氧滤池、厌氧序批式反应器、厌氧挡板反应器、上流式厌氧污泥床、厌氧膨胀颗粒污泥床或内循环反应器;所述隔油池为平流式隔油池、斜板隔油池;所述好氧反应池为好氧活性污泥法反应器;所述沉淀池为平流式沉淀池、辐流式沉淀池或斜板沉淀池。
6.一种改善公路油罐车清洗水处理方法，利用权利要求1至5所述的任一种改善公路油罐车清洗水处理装置和方法，其特征在于，该方法包括如下步骤：
1)通过抽吸泵将清洗水直接打入厌氧反应池的夹层里，停留8-12小时后通过第一排水泵将夹层里的清洗水排入隔油池;
2)通过第二排水泵将隔油池里经隔油后的清洗水排入厌氧反应桶内;
3)通过第三排水泵将厌氧反应桶里经厌氧反应后的清洗水排入混凝池中，并加入混凝剂，搅拌20分钟后静置0.5-1h;
4)通过第四排水泵将混凝池里经混凝反应的清洗水排入好氧反应池;
5)通过第五排水泵将好氧反应池里经好氧反应后的清洗水排入沉淀池，沉淀池出水由溢流堰排放。
7.根据权利要求6所述的一种改善公路油罐车清洗水处理方法，其特征在于，混凝剂为工业用硫酸铝、聚合硫酸铝、聚合氯化铝、氯化铁中的任意一种，用量为0.5g/L，加入前先配制成饱和溶液。
8.根据权利要求6所述的一种改善公路油罐车清洗水处理方法，其特征在于，厌氧反应桶内的污泥浓度保持在6000mg/L以上，污泥与经混凝处理后的清洗水体积比在1:1-1:4之间，水力停留时间在2-5天。
9.根据权利要求6所述的一种改善公路油罐车清洗水处理方法，其特征在于，好氧反应池的污泥浓度保持在3200-5000mg/L，曝气阶段溶解氧控制在2.5-3.5mg/L，曝气时间为6h。
说明书
一种改善公路油罐车清洗水处理装置和方法
技术领域
本发明涉及一种改善公路油罐车清洗水处理装置和方法，属于工业废水处理技术领域，实现公路油罐车清洗废水余热回收利用和清洁生产目标。
背景技术
公路油罐车是盛装和输送油品的重要工具，在我国各大石化炼油基地均有广泛应用，由于公路建设的迅猛发展公路油罐车数量和容量也在逐年增多和扩大。一个大型石化基地平均拥有罐车数量为6000台以上，平均每辆车每年清洗10次，每次耗水50吨，全年将消耗300万吨水。如果工业用水约3元/吨，处理后进行再利用则节省用水900万元/年，有非常大的经济效益。其次，近年来随着全社会环保意识的提高和对环保标准要求的升级，各项污染治理措施力度不断加大，油罐车的污染问题引起了环保工作者的广泛关注。油罐车在换装物料、定期清理和检修过程中首先产生大量的污水，特别是罐车所装油品种类的不同导致污水成分复杂，污水油含量常超过500mg/L，同时可能含有硫化物、苯、挥发酚和四乙基铅等毒性较大的污染物，造成周边环境的严重污染。
但目前没有专门针对油罐车清洗水处理的工艺和方法，通常按含油污水处理。对于含油废水的处理，常采用“隔油-混凝/气浮-生化”老三套处理工艺。由于油罐车清洗时用水是高温水或高温蒸汽，清洗后出水温度仍然很高，平均为57℃，清洗水过高的温度不利于生化处理。其次，高温清洗水直接排入隔油池后，降低隔油效果，加深油的乳化程度，从而加大后续生化处理有机负荷。所以通常油罐车清洗站在隔油池前均会设置缓冲池，以降低温度，但这会造成大量的余热被浪费，于节能不利，同时挥发性物质也会产生大气污染。因此，油罐车清洗水水质具有特殊性，使得常规的混凝和生化工艺处理效率低，难以满足其达标排放的要求。本专利对厌氧装置和工艺流程进行特殊设计，有效利用油罐车清洗水余热，省去缓冲池减少占地面积，同时极大降低了废水中油的乳化程度，提高隔油效率约15%以上，由此极大地降低了后续厌氧与好氧处理负荷，提高处理效果，处理后达到«铁路货车洗刷废水排放标准»(GB5469-85)。另外，本方法改变传统老三套工艺流程后，絮凝剂用量减少了66%，且利于稳定处理和达标排放，具有显著降低处理成本的优势。
发明内容
本发明针对油罐车清洗废水的水质特点，旨在提供一种改善公路油罐车清洗水处理装置和方法，它能使处理后出水达到«铁路货车洗刷废水排放标准»(GB5469-85)，而且使废水的余热得以利用，有效提高了厌氧效果和生化处理效果，并节约了占地面积。
为实现上述目的，本发明提供如下技术方案：一种改善公路油罐车清洗水处理装置，它包括厌氧反应池、隔油池、混凝池、好氧反应池和沉淀池，所述厌氧反应池由厌氧反应桶和厌氧反应桶外的夹层组成，所述夹层底部的清洗水进口有抽吸泵，所述夹层上部的清洗水出口经第一排水泵接所述隔油池中部进水口，所述隔油池中下部出水口经第二排水泵接所述厌氧反应池内的厌氧反应桶底部进水口，所述厌氧反应桶上部出水口经第三排水泵接所述混凝池上部进水口，所述混凝池中部出水口经第四排水泵接所述好氧反应池进水口，所述好氧反应池出水口经第五排水泵接所述沉淀池进水口，所述沉淀池出水口上设置有溢流堰。
作为本发明的进一步方案，所述厌氧反应池上的夹层的底板向一侧倾斜20°。
作为本发明的进一步方案，所述厌氧反应池由支撑架支撑，所述底板上端面低端的排泥口经排泥泵接所述厌氧反应桶进料口。
作为本发明的进一步方案，所述混凝池内设有加药管、pH值检查器和搅拌器。
作为本发明的进一步方案，所述厌氧反应桶为完全混合式厌氧反应器(CSTR)、厌氧滤池(AF)、厌氧序批式反应器(ASBR)、厌氧挡板反应器(ABR)、上流式厌氧污泥床(UASB)、厌氧膨胀颗粒污泥床(EGSB)或内循环(IC)反应器;所述隔油池为平流式隔油池、斜板隔油池;所述好氧反应池为好氧活性污泥法反应器;所述沉淀池为平流式沉淀池、辐流式沉淀池或斜板沉淀池。
另外，本发明还提供一种改善公路油罐车清洗水处理方法，利用上述的一种改善公路油罐车清洗水处理装置和方法进行，该方法包括如下步骤：
1)通过抽吸泵将清洗水直接打入厌氧反应池的夹层里，停留8-12小时后通过第一排水泵将夹层里的清洗水排入隔油池;
2)通过第二排水泵将隔油池里经隔油后的清洗水排入厌氧反应桶内;
3)通过第三排水泵将厌氧反应桶里经厌氧反应后的清洗水排入混凝池中，并加入混凝剂，搅拌20分钟后静置0.5-1h;
4)通过第四排水泵将混凝池里经混凝反应的清洗水排入好氧反应池;
5)通过第五排水泵将好氧反应池里经好氧反应后的清洗水排入沉淀池，沉淀池出水由溢流堰排放。
作为本发明的进一步方案，混凝剂为工业用硫酸铝、聚合硫酸铝、聚合氯化铝、氯化铁中的任意一种，用量为0.5g/L，加入前先配制成饱和溶液。
作为本发明的进一步方案，厌氧反应桶内的污泥浓度保持在6000mg/L以上，污泥与经混凝处理后的清洗水体积比在1:1-1:4之间，水力停留时间在2-5天。
作为本发明的进一步方案，好氧反应池的污泥浓度保持在3200-5000mg/L，曝气阶段溶解氧控制在2.5-3.5mg/L，曝气时间为6h。
与现有技术相比，本发明的有益效果是：
一：公路油罐车清洗水具有温度高的特点，本发明对厌氧反应器部分的特殊设计既有效回收了油罐车清洗水的剩余热量，又有利于维持厌氧反应器温度稳定，特别是冬天低温情况下保持厌氧温度10-15°以上对保持厌氧反应器好的处理效果有非常重要的意义。其次，油罐车清洗水余热的利用，大大降低废水中油的乳化程度，提高了后续隔油效果15%以上，同时也降低厌氧和好氧处理负荷，提高处理效果，利于稳定达标排放。另外，清洗水余热的利用省去了隔油池前设清洗水储水槽的过程，因此具有节省建筑面积和降低建设成本的优势。
二：目前我国没有专门针对油罐车清洗水处理的工艺和方法，现行污水处理采用“隔油-混凝/气浮-生化”老三套含油废水处理工艺。本发明在此基础上开发了新的工艺流程和设备，通过“隔油-生化-混凝”过程的改进，使絮凝剂用量降低了66%以上，大幅度降低了处理成本，因此实现清洁生产的理念。
