申请日2017.12.05
公开(公告)日2018.03.02
IPC分类号C02F9/04; C02F103/04
摘要

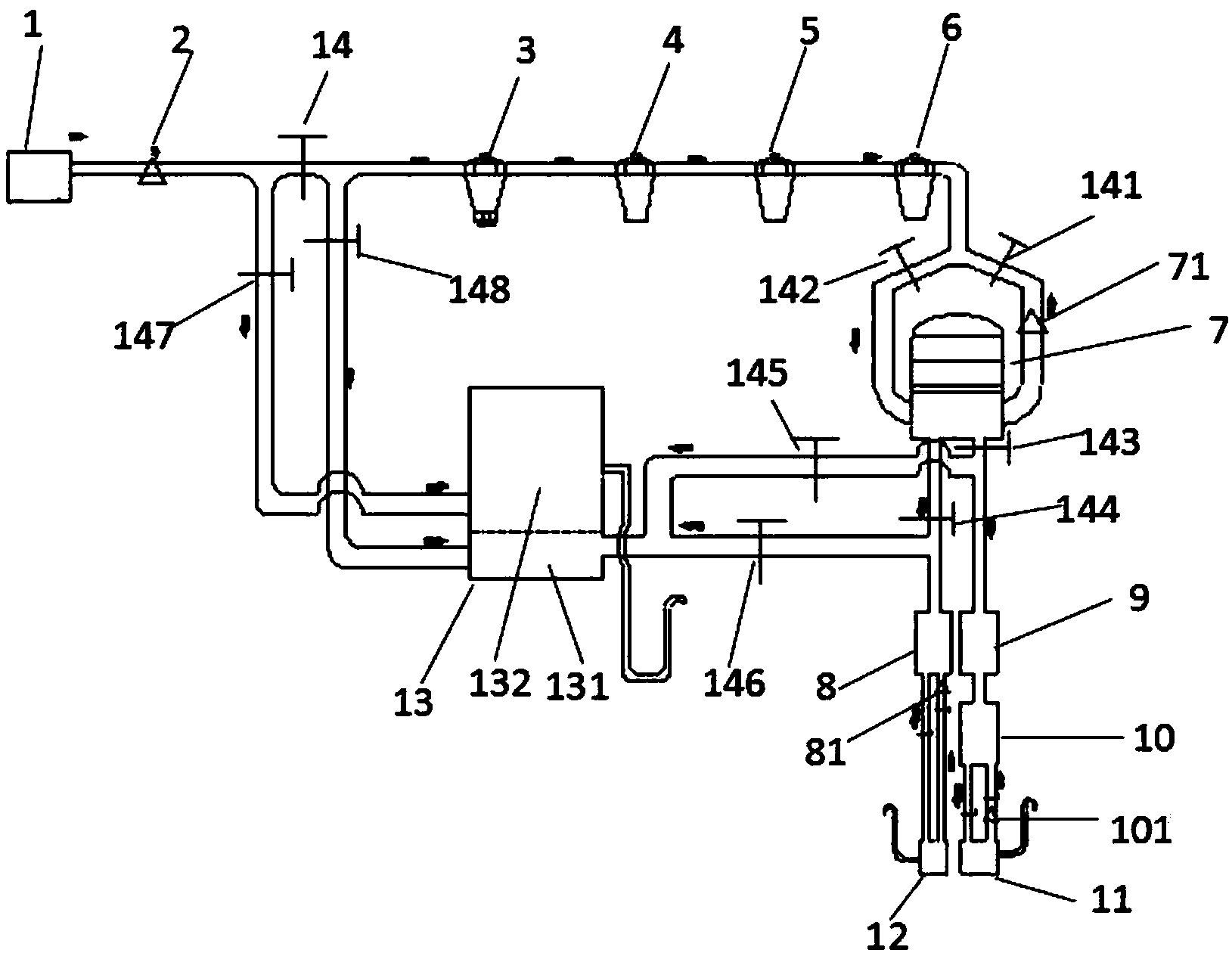

本发明公开了一种智能控制全屋综合水处理系统，还公开了一种智能控制全屋综合水处理方法，包括自来水、增压泵、前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉，所述自来水出水端通过管路依次连接增压泵、电磁阀、前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉，所述1μmPP棉出口端连接有储水桶，所述储水桶的两个出口端分别连接离子交换树脂和反渗透膜且两个出口端另一支路都与废水桶相连。具有操作简便、节能环保、处理效率高、智能控制等优点。
摘要附图
权利要求书
1.一种智能控制全屋综合水处理系统，包括自来水、增压泵、前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉，所述自来水出水端通过管路依次连接增压泵、电磁阀、前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉，其特征在于：所述1μmPP棉出口端连接有储水桶，所述储水桶的两个出口端分别连接离子交换树脂和反渗透膜且两个出口端另一支路都与废水桶相连。
2.根据权利要求1所述一种智能控制全屋综合水处理系统，其特征在于：所述1μmPP棉出口端连有一管路，所述管路设置两个支路，两个支路分别与储水桶两端相连接。
3.根据权利要求2所述一种智能控制全屋综合水处理系统，其特征在于：所述两个支路上分别连接有第一电磁阀、第二电磁阀且设有第一电磁阀或第二电磁阀的支路上设置有第一反冲洗泵、所述第一反冲洗泵设置在第一电磁阀或第二电磁阀和储水桶之间。
4.根据权利要求1所述一种智能控制全屋综合水处理系统，其特征在于：所述废水桶中间横向设置有过滤板，所述过滤板上端为净水端，下端为浓水端。
5.根据权利要求1所述一种智能控制全屋综合水处理系统，其特征在于：所述电磁阀与增压泵之间的管路上设置有支路，所述支路通过第七电磁阀与净水端相连接;所述电磁阀与前置过滤器之间的管路上设置有支路，所述支路通过第八电磁阀与浓水端相连接。
6.根据权利要求1所述一种智能控制全屋综合水处理系统，其特征在于：所述储水桶两个出口端管路分别设置有第三电磁阀和第四电磁阀。
7.根据权利要求6所述一种智能控制全屋综合水处理系统，其特征在于：所述设置有第三电磁阀管路上有一支路，所述支路与浓水端相连且支路上设置有第五电磁阀;所述设置有第四电磁阀管路上有一支路，所述支路与浓水端相连且支路上设置有第六电磁阀。
8.根据权利要求1所述一种智能控制全屋综合水处理系统，其特征在于：所述离子交换树脂出口端设置两段管路，分别和软水储水桶相连接，两段管路上均设有电磁阀，其中一段管路上设置有第二反冲洗泵;所述反渗透膜出口端设置两段管路，分别和纯水储水桶相连接，两段管路上均设有电磁阀，其中一段管路上设置有第三反冲洗泵。
9.根据权利要求1-8任一所述一种智能控制全屋综合水处理系统，其特征在于：所述管路或支路均为PP软管。
10.一种智能控制全屋综合水处理方法，使用上述一种智能控制全屋综合水处理系统进行处理，其特征在于：步骤如下：
1)开启自来水、增压泵、电磁阀、第二电磁阀，经过前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉过滤后的水进入储水桶，关闭第四电磁阀，开启第三电磁阀，储水桶的水经过反渗透膜和活性炭滤芯处理后得到的纯水进入纯水储水桶;开启第四电磁阀，关闭第三电磁阀，储水桶7的水经过离子交换树脂8处理后得到的软水进入软水储水桶;
2)关闭第二电磁阀，开启第一电磁阀和第一反冲洗泵，可对前述前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉进行在线反冲洗;
3)同理，可通过第二反冲洗泵实现离子交换树脂的在线反冲洗，通过第三反冲洗泵实现反渗透膜9和活性炭滤芯的在线反冲洗;
4)关闭第三电磁阀，开启第五电磁阀，可把经过反渗透膜和活性炭滤芯处理后的浓水引入到废水桶浓水端进一步处理;
5)关闭第四电磁阀，开启第六电磁阀，可把经过离子交换树脂处理后的浓水引入到废水桶浓水端进一步处理;
6)关闭第七电磁阀，开启第八电磁阀，可把经过前置过滤器处理后及第一反冲洗泵冲洗后的水引入到废水桶浓水端进一步处理;
7)关闭电磁阀，开启自来水和第七电磁阀，可把自来水引入到废水桶净水端;
8)废水桶浓水端的浓水可通过废水桶下端的阀门定时排放。
说明书
一种智能控制全屋综合水处理系统及水处理方法
技术领域
本发明属于水处理领域，尤其涉及一种智能控制全屋综合水处理系统及水处理方法。
背景技术
智能控制全屋综合水处理系统的现有的技术主要应用于全屋净化，主要技术采用机械过滤、活性炭过滤、精密过滤、树脂交换或反渗透等技术。装置由多级滤芯首尾串接而成，滤芯精密度由低到高依次排列，以实现多级滤芯分摊截留污物。就出水装置来说，自来水首先通过5μm致密PP滤芯、85C颗粒活性炭滤芯、1μm致密PP滤芯、离子交换树脂滤芯，此时自来水已经被彻底滤除掉水中的细菌、铁锈、胶体等有害物质，水质为软水;然后水流分为两部分，一部分直接接到出水口作为软水供洗漱、洗衣服、地暖等，一部分接着由泵加压通过反渗透膜完全滤除水中的杂质，再接出水口作为纯净水端出水。
这种技术存在两方面的问题：一方面，软水末端串联反渗透膜，产生纯水过程中对离子交换树脂滤芯产生无谓的损耗，提高了运营成本;另一方面，反渗透膜产生大量浓水端以及净化系统反清洗过程产生大量的废水，浓水端、废水被直接排掉，使大量水资源浪费;此外，全屋净水端各个系统独立安装及净水端系统与自来水供应系统相互独立，不利于水资源的综合利用;最后，所有的过滤系统每隔一段时间需要拆下来清洗，很不方便。
发明内容
为了解决上述现有技术存在的问题，本发明旨在提供一种操作简便、节能环保、处理效率高的智能控制全屋综合水处理系统及水处理方法。
本发明所述的一种智能控制全屋综合水处理系统，包括自来水、增压泵、前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉，所述自来水出水端通过管路依次连接增压泵、电磁阀、前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉，所述1μmPP棉出口端连接有储水桶，所述储水桶的两个出口端分别连接离子交换树脂和反渗透膜且两个出口端另一支路都与废水桶相连。
进一步地，所述所述1μmPP棉出口端连有一管路，所述管路设置两个支路，两个支路分别与储水桶两端相连接。
进一步地，所述两个支路上分别连接有第一电磁阀、第二电磁阀且设有第一电磁阀或第二电磁阀的支路上设置有第一反冲洗泵、所述第一反冲洗泵设置在第一电磁阀或第二电磁阀和储水桶之间。
进一步地，所述废水桶中间横向设置有过滤板，所述过滤板上端为净水端，下端为浓水端。
进一步地，所述电磁阀与增压泵之间的管路上设置有支路，所述支路通过第七电磁阀与净水端相连接。
进一步地，所述电磁阀与前置过滤器之间的管路上设置有支路，所述支路通过第八电磁阀与浓水端相连接。
进一步地，所述储水桶两个出口端管路分别设置有第三电磁阀和第四电磁阀。
进一步地，所述设置有第三电磁阀管路上有一支路，所述支路与浓水端相连且支路上设置有第五电磁阀;所述设置有第四电磁阀管路上有一支路，所述支路与浓水端相连且支路上设置有第六电磁阀。
进一步地，所述离子交换树脂出口端设置两段管路，分别和软水储水桶相连接，两段管路上均设有电磁阀，其中一段管路上设置有第二反冲洗泵;所述反渗透膜出口端设置两段管路，分别和纯水储水桶相连接，两段管路上均设有电磁阀，其中一段管路上设置有第三反冲洗泵。
进一步地，所述管路或支路均为PP软管。
一种智能控制全屋综合水处理方法，使用上述一种智能控制全屋综合水处理系统进行处理，步骤如下：
1)开启自来水、增压泵、电磁阀、第二电磁阀，经过前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉过滤后的水进入储水桶，关闭第四电磁阀，开启第三电磁阀，储水桶的水经过反渗透膜和活性炭滤芯处理后得到的纯水进入纯水储水桶，可直接饮用;开启第四电磁阀，关闭第三电磁阀，储水桶7的水经过离子交换树脂8处理后得到的软水进入软水储水桶，可用作沐浴洗衣用水。
2)关闭第二电磁阀，开启第一电磁阀和第一反冲洗泵，可对前述前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉进行在线反冲洗;
3)同理，可通过第二反冲洗泵实现离子交换树脂的在线反冲洗，通过第三反冲洗泵实现反渗透膜9和活性炭滤芯的在线反冲洗;
4)关闭第三电磁阀，开启第五电磁阀，可把经过反渗透膜和活性炭滤芯处理后的浓水引入到废水桶浓水端进一步处理;
5)关闭第四电磁阀，开启第六电磁阀，可把经过离子交换树脂处理后的浓水引入到废水桶浓水端进一步处理;
6)关闭第七电磁阀，开启第八电磁阀，可把经过前置过滤器处理后及第一反冲洗泵冲洗后的水引入到废水桶浓水端进一步处理;
7)关闭电磁阀，开启自来水和第七电磁阀，可把自来水引入到废水桶净水端，净水可用于冲洗马桶;
8)废水桶浓水端的浓水可通过废水桶下端的阀门定时排放。
本发明所述的一种智能控制全屋综合水处理系统及水处理方法，有以下有益效果：
1.全屋综合水处理，产生的纯水可以直接引用，软水可以作为沐浴洗衣用水，产生的废水通过过滤板净化得到净水，可用于冲洗马桶，资源充分利用，节能环保;
2.前置过滤器、5μmPP滤芯、颗粒活性炭、1μmPP棉后端安装了储水桶，可在过滤的同时在线反冲洗，整体运行效率高;
3.在软水储水桶和离子交换树脂之间加装第二反冲洗泵，在纯水储水桶和反渗透膜之间加装第三反冲洗泵，可实现反渗透膜和离子交换树脂的在线反冲洗;
4.电磁阀采用电磁控制开启和关闭，操作方便快捷。
