申请日2017.12.07
公开(公告)日2018.03.16
IPC分类号C02F9/04; C02F103/34
摘要
本发明属于废水回收利用领域，具体公开了一种线路板废水回收循环利用系统。所述系统从起始端顺次设置有源水池、管式膜系统、第一反渗透系统、第二反渗透系统、回收水池。经济有效的对电路板废水进行处理和回用，严格的分类收集处理并对可回用的清洗废水进行单独回用，保证废水回用系统能否稳定运行的关键所在。完全可实现废水回用，达到减排及循环经济的效应。回用水系统最终产水电导率≤100us/cm，远优于150us/cm的要求;回用水系统最终产水量167.5m3/h，系统总回收率≥83.75%;达标废水排放量仅为32.5m3/h，大大降低了废水排污费;具有极大的市场前景和经济价值。

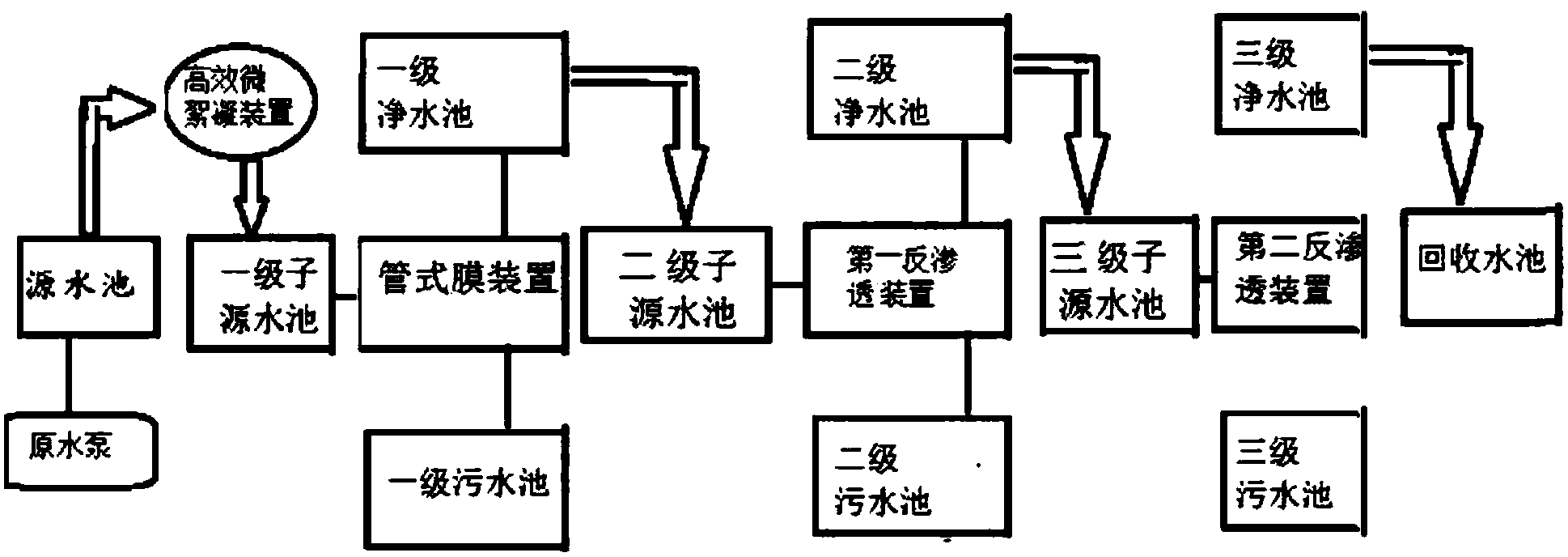

摘要附图
权利要求书
1.一种线路板废水回收循环利用系统，其特征在于，所述系统从起始端顺次设置有源水池、管式膜系统、第一反渗透系统、第二反渗透系统、回收水池。
2.如权利要求1所述的系统，其特征在于，所述管式膜系统包括一级子源水池和连接在其后的管式膜装置，所述一级子源水池与所述源水池相连接;所述管式膜装置还连接有一个一级净水池和一个一级污水池，所述一级污水池连接所述源水池，所述一级净水池与所述第一反渗透系统相连接。
3.如权利要求2所述的系统，其特征在于，所述第一反渗透系统包括二级子源水池和连接在其后的第一反渗透装置;所述第一反渗透装置还连接有一个二级子净水池和一个二级污水池，所述二级子净水池与所述第二反渗透系统连接，所述二级子污水池与所述源水池连接。
4.如权利要求3所述的系统，其特征在于，所述第二反渗透系统包括三级子源水池和连接在其后的第二反渗透装置;所述第二反渗透装置还连接有一个三级子净水池和一个三级污水池，所述三级子净水池与所述回收水池相连接，所述三级污水池与所述源水池连接。
5.如权利要求4所述的系统，其特征在于，所述管式膜系统前还连接有一个高效微絮凝装置。
6.如权利要求5所述的系统，其特征在于，所述源水池还连接有一个原水泵。
7.如权利要求6所述的系统，其特征在于，所述管式膜系统、第一反渗透系统、第二反渗透系统分别连接有一个加药装置。
8.如权利要求7所述的系统，其特征在于，所述管式膜系统、第一反渗透系统、第二反渗透系统分别连接有一个加药装置一个增压泵。
9.如权利要求8所述的系统，其特征在于，所述源水池为2个，分别为第一源水池和第二源水池，体积分别为50m3;由第一个池入的水位高度高于第二池，每个源水池都设有回收利用水的底阀。
10.如权利要求9所述的系统，其特征在于，所述原水泵为变频;所述高压泵为变频。
说明书
一种线路板废水回收循环利用系统
技术领域
本发明属于废水回收利用领域，具体公开了一种线路板废水回收循环利用系统。
背景技术
目前，电路板生产工艺主要包括开料、磨板、线路、蚀剂、显影、脱膜、化学沉铜、镀金、圆形电镀等工序。各生产工序排放废水含有Cu、Ni、Sn等重金属离子外，还含有EDTA、酒石酸钠等络合剂。同时还含有显影液、除油剂、膨胀剂等高浓度有机废水及废液。除此之外，在生产过程中，还使用了大量各种专利商品试剂，使线路板生产废水所含的有机物往往多达上百种。而且在污水处理过程中添加了大量的药剂，以达到放流水达标排放的目的。这些因素都导致了放流水成份极为复杂，如果对放流水进行回用处理，会导致系统运行成本高、运行风险高、维护操作复杂。
因此，寻找一种线路板废水循环利用系统和方法是本领域目前刻不容缓的事情。
发明内容
为此，本发明所要解决的技术问题在于克服现有技术的空白和瓶颈，从而提出一种线路板废水回收循环利用系统。
为解决上述技术问题，本发明公开了一种线路板废水回收循环利用系统，所述系统从起始端顺次设置有源水池、管式膜系统、第一反渗透系统、第二反渗透系统、回收水池。
优选的，所述管式膜系统包括一级子源水池和连接在其后的管式膜装置，所述一级子源水池与所述源水池相连接;所述管式膜装置还连接有一个一级净水池和一个一级污水池，所述污水池连接所述源水池，所述一级净水池与所述第一反渗透系统相连接。
优选的，所述第一反渗透系统包括二级子源水池和连接在其后的第一反渗透装置;所述第一反渗透装置还连接有一个二级子净水池和一个二级污水池，所述二级子净水池与所述第二反渗透系统连接，所述二级子污水池与所述源水池连接。
优选的，所述第二反渗透系统包括三级子源水池和连接在其后的第二反渗透装置;所述第二反渗透装置还连接有一个三级子净水池和一个三级污水池，所述三级子净水池与所述回收水池相连接，所述三级污水池与所述源水池连接。
优选的，所述管式膜系统前还连接有一个高效微絮凝装置。
优选的，所述源水池还连接有一个原水泵。
优选的，所述管式膜系统、第一反渗透系统、第二反渗透系统分别连接有一个加药装置。
优选的，所述管式膜系统、第一反渗透系统、第二反渗透系统分别连接有一个加药装置一个增压泵。
优选的，所述源水池为2个，分别为第一源水池和第二源水池，体积分别为50m3;由第一个池入的水位高度高于第二池，每个源水池都设有回收利用水的底阀;
更为优选的，所述原水泵为变频;所述高压泵为变频。
本发明的上述技术方案相比现有技术具有以下优点：经济有效的对电路板废水进行处理和回用，严格的分类收集处理并对可回用的清洗废水进行单独回用，保证废水回用系统能否稳定运行的关键所在。依据PCB行业生产制程的特点，生产制程中水洗工序的清洗水使用量要占整个车间生产用水的70%左右，该部分水主要含铜粉、铜离子、无机酸(硫酸)、无机盐、一定量COD(≤100mg/L)及其它重金属离子。通过对这部分清洗水进行处理，完全可实现废水回用，达到减排及循环经济的效应。回用水系统最终产水电导率≤100us/cm，远优于150us/cm的要求;回用水系统最终产水量167.5m3/h，系统总回收率≥83.75%;达标废水排放量仅为32.5m3/h，大大降低了废水排污费。
