申请日2017.12.12
公开(公告)日2018.03.09
IPC分类号C02F3/30; C02F101/16; C02F101/10
摘要
本发明公开了一种具有除氮磷功能的污水处理系统，本发明不仅可以提高污水的净化效率，而且氮磷处理比较彻底，通过设置硝化球网组件，硝化球网组件在水中随着水流可转动，硝化细菌附着在硝化球网组件上，并且硝化球网组件上设置有辅助气泵，保证硝化细菌的氧气需求，硝化细菌也难以被水流冲走，此外，本发明采用曝气管的方式进行曝气，曝气效果好，对搅拌的要求较低，本发明的滤清池滤清效果好，去除氮磷彻底，净化处理后的水清澈，几乎可以直接重复利用。

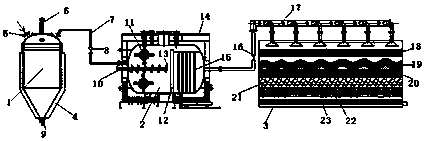

摘要附图
权利要求书
1.一种具有除氮磷功能的污水处理系统，其包括沉淀池、厌氧罐、好氧罐和滤清池，待处理的污水经过所述沉淀池后连接至所述厌氧罐，所述厌氧罐的出水口连接至所述好氧罐，所述好氧罐的出水口连接至所述滤清池，其特征在于，所述好氧罐内设置有多个硝化球网组件、曝气组件和膜生物反应器，所述膜生物反应器与所述硝化球网组件之间采用隔板隔开设置，且经过硝化球网组件后的污水从所述隔板的上方流入所述膜生物反应器区域，所述硝化球网组件内部设置有辅助气泵，所述滤清池包括多层滤清结构。
2.根据权利要求1所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述硝化球网组件包括硝化细菌棉球壳、球网、中心旋转轴、硝化细菌棉和延伸管，其中，所述球网为球形多孔结构，且所述球网采用所述中心旋转轴可转动设置在所述好氧罐内，所述球网上设置有所述辅助气泵，所述球网的四周上还设置有多个硝化细菌棉球壳，所述硝化细菌棉球壳内设置有硝化细菌棉，所述硝化细菌球壳为网状多孔结构，所述硝化细菌棉上设置有硝化细菌，所述球网的圆周方向设置有向其径向延伸的延伸管，所述延伸管为陶瓷多孔材质。
3.根据权利要求1所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述厌氧罐的外部设置有外壳座，所述厌氧罐内的底部设置有活性泥入口，所述厌氧罐的上端设置有污水进口和除氮磷剂投入口。
4.根据权利要求1所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述厌氧罐与所述好氧罐之间的连接管上设置有电磁阀一，所述好氧罐与所述滤清池之间的连接管上设置有电磁阀二。
5.根据权利要求1所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述曝气组件包括曝气主管和曝气头，多个曝气头沿着所述曝气主管的周向布设，所述曝气主管连接至曝气泵。
6.根据权利要求1所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述好氧罐的外部周围绕设有保温层，所述保温层的上端设置有保温盖板，所述好氧罐与所述保温层之间设置有电加热器。
7.根据权利要求1所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述多层滤清结构包括从上往下依次设置的生物丝网层、波浪滤网、锯木屑活性炭层、石沙滤层、土壤层、导流层，其中，所述导流层沿着水平方向导流设置。
8.根据权利要求7所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述生物丝网层为丝瓜丝网结构，所述波浪滤网为不锈钢网结构。
9.根据权利要求1-8任意一项所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述滤清池的出水口还设置有磷氮检测器，所述磷氮检测器与控制器连接，所述控制器还连接电磁阀一和电磁阀二。
10.根据权利要求1-8任意一项所述的一种具有除氮磷功能的污水处理系统，其特征在于：所述好氧罐内还设置有搅拌器，所述滤清池的上方设置有与所述好氧罐连通的滤清瀑布管，所述滤清瀑布管上设置有多个水流盘，所述水流盘位于所述生物丝网层上方。
说明书
一种具有除氮磷功能的污水处理系统
技术领域
本发明涉及一种具有除氮磷功能的污水处理系统，属于污水处理辅助设备技术领域。
背景技术
氮和磷是生物的重要营养源，随着化肥、洗涤剂和农药普遍使用，天然水体中氮、磷含量急剧增加，水体中蓝藻、绿藻大量繁殖，水体缺氧并产生毒素，使水质恶化，对水生生物和人体健康产生很大的危害。目前，污水排放随着环保政策的日趋严格，对氮磷的严格要求日益突出,我国现有的城市污水处理厂主要集中于有机物的去除，污(废)水一级处理只是除去水中的沙砾及悬浮固体，在好氧生物处理中，生活污水经生物降解，大部分的可溶性含碳有机物被去除。
在目前的污水处理中，对于好氧池来说，一般结构比较简单，仅仅设置曝气盘，这种结构的好氧池由于硝化细菌一般位于池底部，因此通过搅拌机不断搅动，但是，搅拌机在搅拌过程中，依然仅仅只能实现部分区域的动作，而且，搅拌机动作太大很容易导致硝化细菌随着水流冲走，进而导致污水处理效果较差，处理速率较慢，难以满足目前大量污水的处理要求。
本发明针对以上问题，提供一种具有除氮磷功能的污水处理系统，以便提高污水处理的质量与效率。
发明内容
为实现上述目的，本发明提供如下技术方案：一种具有除氮磷功能的污水处理系统，其包括沉淀池、厌氧罐、好氧罐和滤清池，待处理的污水经过所述沉淀池后连接至所述厌氧罐，所述厌氧罐的出水口连接至所述好氧罐，所述好氧罐的出水口连接至所述滤清池，其特征在于，所述好氧罐内设置有多个硝化球网组件、曝气组件和膜生物反应器，所述膜生物反应器与所述硝化球网组件之间采用隔板隔开设置，且经过硝化球网组件后的污水从所述隔板的上方流入所述膜生物反应器区域，所述硝化球网组件内部设置有辅助气泵，所述滤清池包括多层滤清结构。
进一步，作为优选，所述硝化球网组件包括硝化细菌棉球壳、球网、中心旋转轴、硝化细菌棉和延伸管，其中，所述球网为球形多孔结构，且所述球网采用所述中心旋转轴可转动设置在所述好氧罐内，所述球网上设置有所述辅助气泵，所述球网的四周上还设置有多个硝化细菌棉球壳，所述硝化细菌棉球壳内设置有硝化细菌棉，所述硝化细菌球壳为网状多孔结构，所述硝化细菌棉上设置有硝化细菌，所述球网的圆周方向设置有向其径向延伸的延伸管，所述延伸管为陶瓷多孔材质。
进一步，作为优选，所述厌氧罐的外部设置有外壳座，所述厌氧罐内的底部设置有活性泥入口，所述厌氧罐的上端设置有污水进口和除氮磷剂投入口。
进一步，作为优选，所述厌氧罐与所述好氧罐之间的连接管上设置有电磁阀一，所述好氧罐与所述滤清池之间的连接管上设置有电磁阀二。
进一步，作为优选，所述曝气组件包括曝气主管和曝气头，多个曝气头沿着所述曝气主管的周向布设，所述曝气主管连接至曝气泵。
进一步，作为优选，所述好氧罐的外部周围绕设有保温层，所述保温层的上端设置有保温盖板，所述好氧罐与所述保温层之间设置有电加热器。
进一步，作为优选，所述多层滤清结构包括从上往下依次设置的生物丝网层、波浪滤网、锯木屑活性炭层、石沙滤层、土壤层、导流层，其中，所述导流层沿着水平方向导流设置。
进一步，作为优选，所述生物丝网层为丝瓜丝网结构，所述波浪滤网为不锈钢网结构。
进一步，作为优选，所述滤清池的出水口还设置有磷氮检测器，所述磷氮检测器与控制器连接，所述控制器还连接电磁阀一和电磁阀二。
进一步，作为优选，所述好氧罐内还设置有搅拌器，所述滤清池的上方设置有与所述好氧罐连通的滤清瀑布管，所述滤清瀑布管上设置有多个水流盘，所述水流盘位于所述生物丝网层上方。
与现有技术相比，本发明的有益效果是：
本发明不仅可以提高污水的净化效率，而且氮磷处理比较彻底，通过设置硝化球网组件，硝化球网组件在水中随着水流可转动，硝化细菌附着在硝化球网组件上，并且硝化球网组件上设置有辅助气泵，保证硝化细菌的氧气需求，硝化细菌也难以被水流冲走，此外，本发明采用曝气管的方式进行曝气，曝气效果好，对搅拌的要求较低，本发明的滤清池滤清效果好，去除氮磷彻底，净化处理后的水清澈，几乎可以直接重复利用。
