申请日2015.12.01
公开(公告)日2016.04.20
IPC分类号B01D29/56
摘要
本实用新型提供了一种多级净化污水处理池，属于水净化装置领域。它解决了污水处理池内的滤网会发生堵塞的问题。本多级净化污水处理池，包括池体，池体两侧分别设有前斜坡和后斜坡，还包括若干设有过滤网的过滤架，过滤架两侧分别设有与前斜坡和后斜坡配合的前翻边和后翻边，且过滤架通过前翻边和后翻边支撑在前斜坡和后斜坡上，过滤网呈V字形，并使过滤网上形成V形槽，若干过滤架在池体内由上到下间隔设置，若干过滤架对应的过滤网上的V形槽依次从靠近前斜坡至靠近后斜坡分布设置。水流在经过过滤网时，会被V形槽上的杂质阻挡，从而使水流发生偏移流动，增加与过滤网接触，以增强净化效果，同时避免在过滤网的一个位置由于杂质堆积发生堵塞。

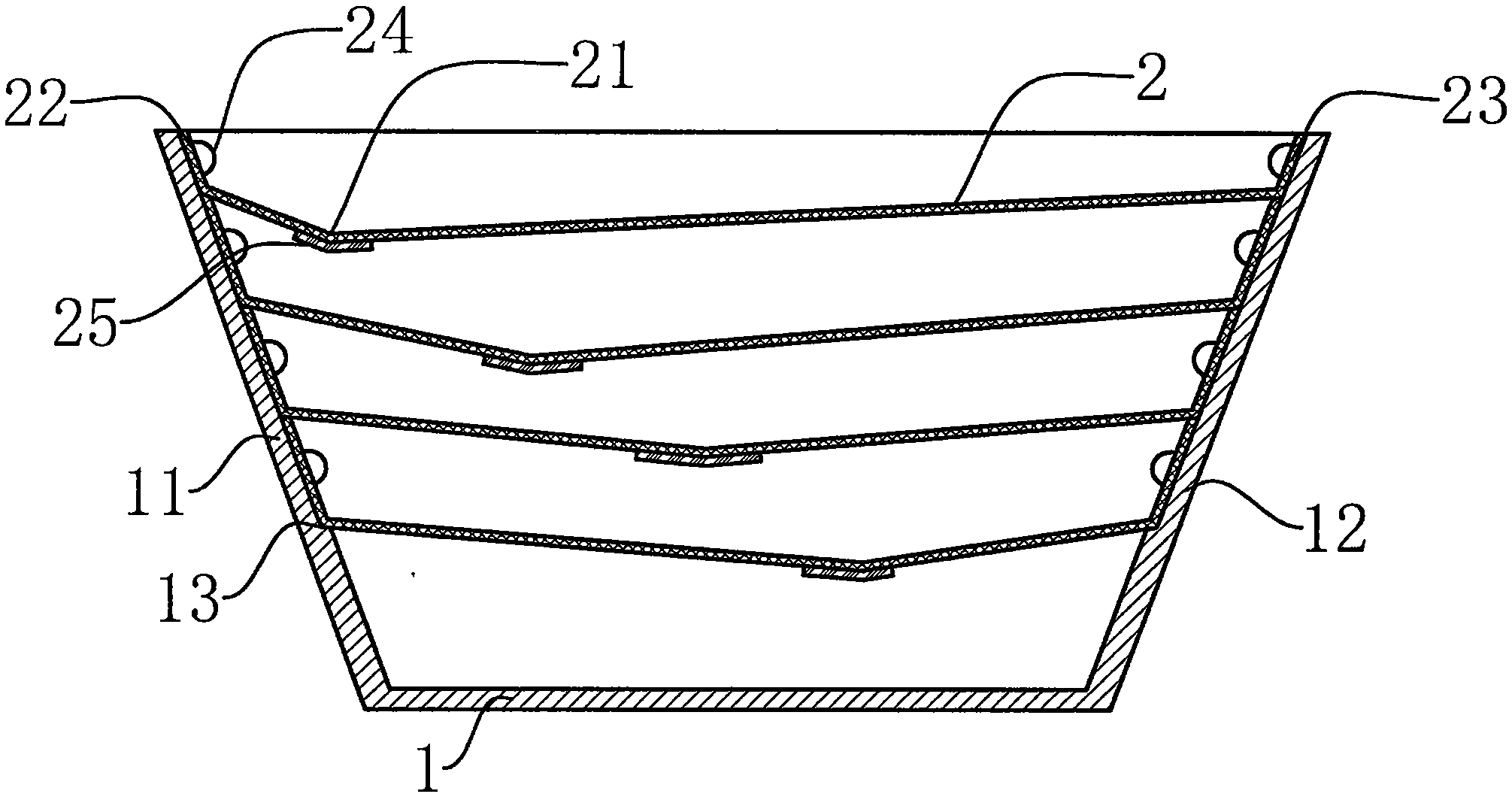

摘要附图
权利要求书
1.一种多级净化污水处理池，包括池体(1)，其特征在于：所述的池体(1)两侧分别设有前斜坡(11)和后斜坡(12)，还包括若干设有过滤网的过滤架(2)，过滤网上设有网孔，所述的过滤架(2)两侧分别设有与前斜坡(11)和后斜坡(12)配合的前翻边(22)和后翻边(23)，且过滤架(2)通过前翻边(22)和后翻边(23)支撑在前斜坡(11)和后斜坡(12)上，所述的过滤网呈V字形，并使过滤网上形成V形槽(21)，所述的若干过滤架(2)在池体(1)内由上到下间隔设置，且设在最上方的过滤架(2)对应的过滤网上的V形槽(21)靠近前斜坡(11)设置，设在最下方的过滤架(2)对应的过滤网上的V形槽(21)靠近后斜坡(12)设置，设在最上方和最下方之间的若干过滤架(2)对应的过滤网上的V形槽(21)依次从靠近前斜坡(11)至靠近后斜坡(12)分布设置。
2.根据权利要求1所述的一种多级净化污水处理池，其特征在于：所述的由上到下设置的过滤架(2)中，对应的过滤网网孔依次减小。
3.根据权利要求2所述的一种多级净化污水处理池，其特征在于：所述的前斜坡(11)和后斜坡(12)分别靠近池底位置设有挡槽(13)，且最下方的过滤架(2)对应的前翻边(22)底部和后翻边(23)底部抵在挡槽(13)上，且上下相邻的过滤架(2)中，设在上侧的过滤架(2)对应的前翻边(22)底部和后翻边(23)底部抵在设在下侧的过滤架(2)对应的前翻边(22)顶部和后翻边(23)顶部。
4.根据权利要求3所述的一种多级净化污水处理池，其特征在于：所述的前翻边(22)和后翻边(23)上设有提手(24)。
5.根据权利要求4所述的一种多级净化污水处理池，其特征在于：所述的V形槽(21)槽底对应的过滤网底部固定有长条形V形挡板(25)。
说明书
一种多级净化污水处理池
技术领域
本实用新型属于水净化装置技术领域，涉及一种多级净化污水处理池。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理池是集中清理污水的装置，通常采用过滤网结构进行前级过滤，但过滤网上会被杂质堆积发生堵塞，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种过滤和净化效果更好，且避免堵塞的多级净化污水处理池。
本实用新型的目的可通过下列技术方案来实现：一种多级净化污水处理池，包括池体，其特征在于：所述的池体两侧分别设有前斜坡和后斜坡，还包括若干设有过滤网的过滤架，过滤网上设有网孔，所述的过滤架两侧分别设有与前斜坡和后斜坡配合的前翻边和后翻边，且过滤架通过前翻边和后翻边支撑在前斜坡和后斜坡上，所述的过滤网呈V字形，并使过滤网上形成V形槽，所述的若干过滤架在池体内由上到下间隔设置，且设在最上方的过滤架对应的过滤网上的V形槽靠近前斜坡设置，设在最下方的 过滤架对应的过滤网上的V形槽靠近后斜坡设置，设在最上方和最下方之间的若干过滤架对应的过滤网上的V形槽依次从靠近前斜坡至靠近后斜坡分布设置。
利用过滤网对污水进行过滤，污水从池体顶部流下，通过过滤网过滤时，水中的杂质被留在过滤网顶部，由于过滤网呈V字形，并使过滤网上形成V形槽，因此杂质会通过重力影响聚集到V形槽槽底，由于若干过滤架对应的过滤网上的V形槽依次从靠近前斜坡至靠近后斜坡分布设置，因此水流在经过过滤网时，会被V形槽上的杂质阻挡，从而使水流发生偏移流动，增加与过滤网接触，以增强净化效果，同时避免在过滤网的一个位置由于杂质堆积发生堵塞。
在上述的一种多级净化污水处理池中，所述的由上到下设置的过滤架中，对应的过滤网网孔依次减小。
因此形成逐级过滤。
在上述的一种多级净化污水处理池中，所述的前斜坡和后斜坡分别靠近池底位置设有挡槽，且最下方的过滤架对应的前翻边底部和后翻边底部抵在挡槽上，且上下相邻的过滤架中，设在上侧的过滤架对应的前翻边底部和后翻边底部抵在设在下侧的过滤架对应的前翻边顶部和后翻边顶部。
因此结构更加紧凑，便于拆卸清洁。
在上述的一种多级净化污水处理池中，所述的前翻边和后翻边上设有提手。
方便进行提拉操作。
在上述的一种多级净化污水处理池中，所述的V形槽槽底对应的过滤网底部固定有长条形V形挡板。
设置挡板用于支撑堆积的杂质。
与现有技术相比，本实用新型具有如下优点：
利用过滤网对污水进行过滤，污水从池体顶部流下，通过过滤网过滤时，水中的杂质被留在过滤网顶部，由于过滤网呈V字形，并使过滤网上形成V形槽，因此杂质会通过重力影响聚集到V形槽槽底，由于若干过滤架对应的过滤网上的V形槽依次从靠近前斜坡至靠近后斜坡分布设置，因此水流在经过过滤网时，会被V形槽上的杂质阻挡，从而使水流发生偏移流动，增加与过滤网接触，以增强净化效果，同时避免在过滤网的一个位置由于杂质堆积发生堵塞。
