申请日2015.12.01
公开(公告)日2016.04.13
IPC分类号C02F1/00; B01D36/04
摘要
本实用新型提供了一种污水处理池排水结构，属于水净化装置领域。它解决了现有污水处理池底部杂质上扬引起污染的问题。本污水处理池排水结构包括呈矩形包围设置的前侧板、后侧板、左侧板和右侧板及连接在底部的底板，还包括两个条形缓流挡泥架，缓流挡泥架包括缓流板、挡泥板和连接板，两个缓流挡泥架分别通过连接板固定在左侧板和右侧板上，缓流板和挡泥板之间形成开口朝向底板的引水口，缓流挡泥架两端与前侧板和后侧板密封相抵，两个缓流挡泥架对应的缓流板形成开口反向底板的V字形，并形成条形下水口，两个缓流挡泥架对应的挡泥板形成开口反向底板的V字形，左侧板和右侧板分别与连接板上设有连通的排水口。本结构能避免池底淤泥影响水质。

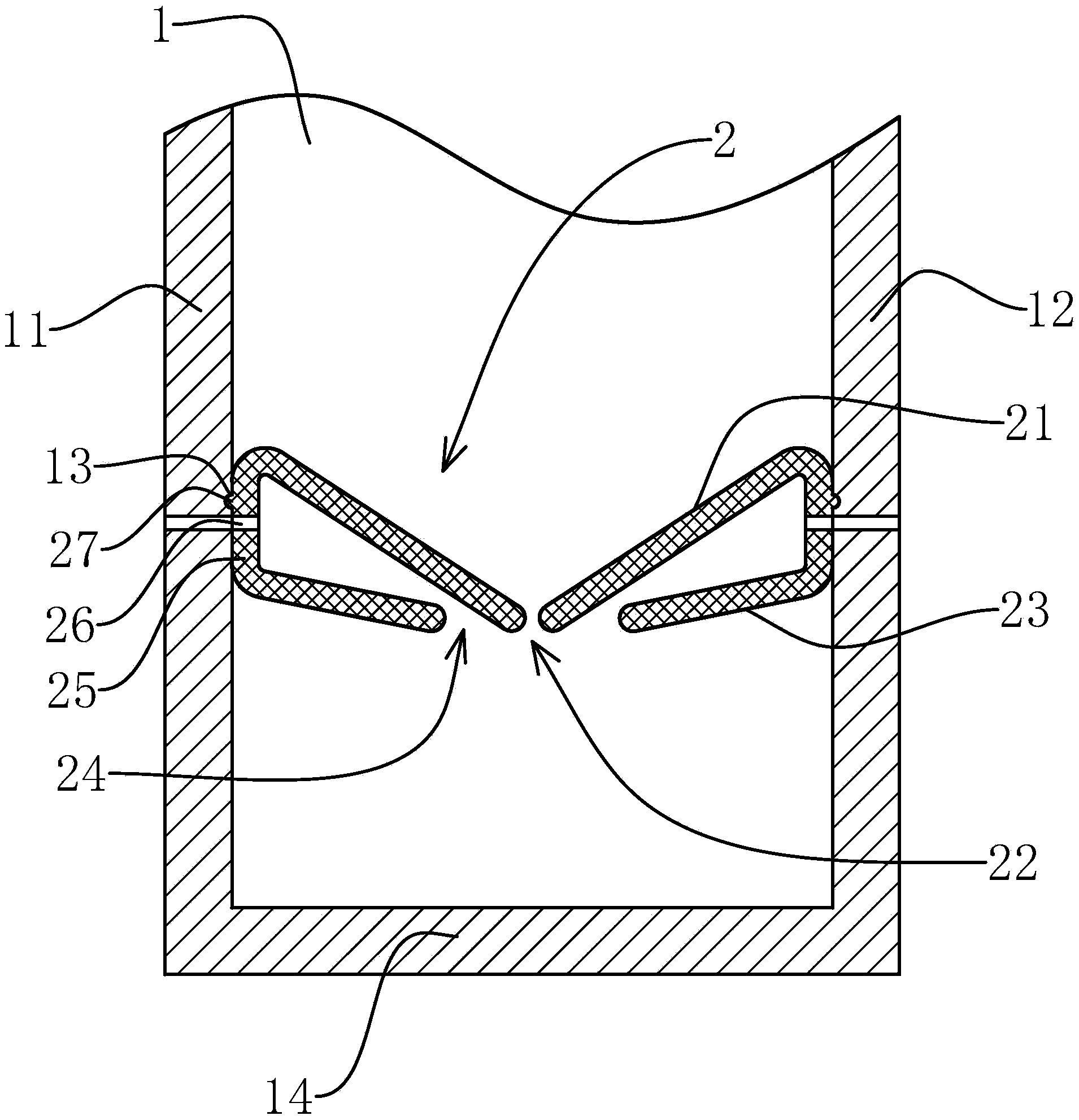

摘要附图
权利要求书
1.一种污水处理池排水结构，包括分别设在污水处理池前侧、后侧、左侧和右侧并呈矩形包围设置的前侧板、后侧板(1)、左侧板(11)和右侧板(12)，以及连接在前侧板、后侧板(1)、左侧板(11)和右侧板(12)底部的底板(14)，其特征在于：还包括两个条形缓流挡泥架(2)，所述的缓流挡泥架(2)分别与前侧板和后侧板(1)垂直，且缓流挡泥架(2)包括缓流板(21)、挡泥板(23)和连接在缓流板(21)和挡泥板(23)之间的连接板(25)，所述的两个缓流挡泥架(2)分别通过连接板(25)固定在左侧板(11)和右侧板(12)上，所述的缓流板(21)和挡泥板(23)之间形成开口朝向底板(14)的引水口(24)，且缓流挡泥架(2)两端分别与前侧板和后侧板(1)密封相抵，两个缓流挡泥架(2)对应的缓流板(21)间隔设置，并相互形成开口反向底板(14)的V字形，且两个缓流板(21)之间形成条形下水口(22)，两个缓流挡泥架(2)对应的挡泥板(23)间隔设置，并相互形成开口反向底板(14)的V字形，且两个挡泥板(23)之间夹角大于两个缓流板(21)之间的夹角，所述的左侧板(11)和右侧板(12)分别与两个缓流挡泥架(2)对应的连接板(25)上设有相互连通的排水口(26)。
2.根据权利要求1所述的一种污水处理池排水结构，其特征在于：所述的引水口(24)上设有滤网。
3.根据权利要求2所述的一种污水处理池排水结构，其特征在于：所述的左侧板(11)和右侧板(12)上分别设有条形定位槽(13)，所述的连接板(25)上设有定位条(27)，且两个缓流挡泥架(2)对应的连接板(25)分通过定位槽(13)和定位条(27)配合定位在左侧板(11)和右侧板(12)上。
4.根据权利要求3所述的一种污水处理池排水结构，其特征在于：所述的缓流挡泥架(2)为钢板一体弯折形成。
5.根据权利要求4所述的一种污水处理池排水结构，其特征在于：所述的缓流挡泥架(2)端部具有与前侧板和后侧板(1)相抵的密封条。
说明书
一种污水处理池排水结构
技术领域
本实用新型属于水净化装置技术领域，涉及一种污水处理池排水结构。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理池是用于对污水进行处理的装置，通常具有沉淀或过滤的作用，池底通常会有一层淤泥杂质，在水流冲击下，淤泥杂质上扬会引起二次污染，因此有必要对排水结构进行改进以避免上扬的杂质排出。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能加强净化效果，避免杂质上扬排出的污水处理池排水结构。
本实用新型的目的可通过下列技术方案来实现：一种污水处理池排水结构，包括分别设在污水处理池前侧、后侧、左侧和右侧并呈矩形包围设置的前侧板、后侧板、左侧板和右侧板，以及连接在前侧板、后侧板、左侧板和右侧板底部的底板，其特征在于：还包括两个条形缓流挡泥架，所述的缓流挡泥架分别与前侧板和后侧板垂直，且缓流挡泥架包括缓流板、挡泥板和连接在缓流板和挡泥板之间的连接板，所述的两个缓流挡泥架分别通过连 接板固定在左侧板和右侧板上，所述的缓流板和挡泥板之间形成开口朝向底板的引水口，且缓流挡泥架两端分别与前侧板和后侧板密封相抵，两个缓流挡泥架对应的缓流板间隔设置，并相互形成开口反向底板的V字形，且两个缓流板之间形成条形下水口，两个缓流挡泥架对应的挡泥板间隔设置，并相互形成开口反向底板的V字形，且两个挡泥板之间夹角大于两个缓流板之间的夹角，所述的左侧板和右侧板分别与两个缓流挡泥架对应的连接板上设有相互连通的排水口。
污水处理池池底对应的底板上会沉淀一层淤泥或杂质，当水流从污水处理池朝底板流动时，利用缓流板起到缓流作用，避免带起池底的淤泥，同时上扬的淤泥也能被挡泥板反向阻挡，同时一部分水通过引水口并经排水口排出，因此本排水结构能避免池底的淤泥杂质影响水质。
在上述的一种污水处理池排水结构中，所述的引水口上设有滤网。
通过滤网起到二次过滤作用。
在上述的一种污水处理池排水结构中，所述的左侧板和右侧板上分别设有条形定位槽，所述的连接板上设有定位条，且两个缓流挡泥架对应的连接板分通过定位槽和定位条配合定位在左侧板和右侧板上。
因此固定缓流挡泥架十分方便。
在上述的一种污水处理池排水结构中，所述的缓流挡泥架为钢板一体弯折形成。
因此结构十分紧凑。
在上述的一种污水处理池排水结构中，所述的缓流挡泥架端部具有与前侧板和后侧板相抵的密封条。
与现有技术相比，本实用新型具有如下优点：
污水处理池池底对应的底板上会沉淀一层淤泥或杂质，当水 流从污水处理池朝底板流动时，利用缓流板起到缓流作用，避免带起池底的淤泥，同时上扬的淤泥也能被挡泥板反向阻挡，同时一部分水通过引水口并经排水口排出，因此本排水结构能避免池底的淤泥杂质影响水质。
