申请日2015.12.02
公开(公告)日2016.05.04
IPC分类号C02F9/10
摘要
本实用新型公开了一种采用低影响开发设施构建的生态水处理系统，包括净化器，净化器的端部设有密封盖;净化器的端部设有进液管，净化器内设有过滤网，净化器内设有导流片，净化器内设有电热板，净化器的外侧壁设有温控器，电热板分别与温控器为电连接;净化器内设有渗透板。本实用新型可以将待处理的水通过进液管输入到净化器内;通过过滤网方便对水质进行过滤处理，过滤处理后的水质再通过电热板实现电热处理，电热处理后的水质再通过渗透板进行再次渗透处理，大大提高了水质的提纯效率，实现了采用生态的方式进行水处理。

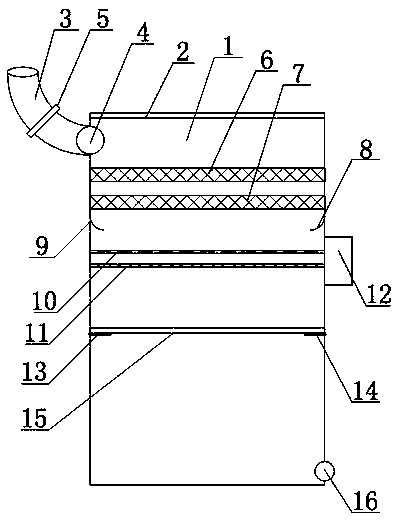

摘要附图
权利要求书
1.一种采用低影响开发设施构建的生态水处理系统，包括净化器，其特征在于：净化器的端部设有密封盖;净化器的端部设有进液管，进液管为弧形形状，进液管的下端与净化器的端部连接;进液管设有控制阀;进液管的下端设有控制泵，控制泵设置在净化器的端部内;净化器内设有第一过滤网与第二过滤网，第一过滤网与第二过滤网的形状大小相同，第一过滤网与第二过滤网呈水平布置，第一过滤网与第二过滤网为网状结构;净化器的一侧内设有第一导流片，第一导流片为弧面形状，净化器的另一侧内设有第二导流片，第二导流片为弧面形状;净化器内设有第一电热板与第二电热板，第一电热板与第二电热板呈水平布置，第一电热板与第二电热板为镂空结构，净化器的外侧壁设有温控器，第一电热板、第二电热板分别与温控器为电连接;第一电热板设置在第二过滤网的下方;净化器内设有渗透板，渗透板设置在第二电热板的下方。
2.根据权利要求1所述的采用低影响开发设施构建的生态水处理系统，其特征在于：所述净化器的内侧壁设有第一限位条与第二限位条，第一限位条与第二限位条对应，渗透板设置在第一限位条与第二限位条上。
3.根据权利要求1所述的采用低影响开发设施构建的生态水处理系统，其特征在于：所述净化器的内底部设有出液泵。
4.根据权利要求3所述的采用低影响开发设施构建的生态水处理系统，其特征在于：所述出液泵为电控制泵。
5.根据权利要求2所述的采用低影响开发设施构建的生态水处理系统，其特征在于：所述第一限位条与第二限位条为条形形状。
说明书
一种采用低影响开发设施构建的生态水处理系统
技术领域
本实用新型涉及一种生态水处理系统，特别涉及一种采用低影响开发设施构建的生态水处理系统。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。要想达到最新排放标准，企业需要重新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用。然而，传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高。现有的水处理设备一般不是采用生态的方式进行水处理，处理所需要的能耗较高，成本上升并且水处理效率低。
发明内容
本实用新型所要解决的技术问题是提供一种采用低影响开发设施构建的生态水处理系统。本实用新型的生态水处理系统要能够多次过滤、渗透及提纯处理，以生态的方式来提高水质处理效率。
为了达到上述发明目的，本实用新型是通过以下技术方案来实现的：
一种采用低影响开发设施构建的生态水处理系统，包括净化器，净化器的端部设有密封盖;净化器的端部设有进液管，进液管为弧形形状，进液管的上端为自由端，进液管的下端与净化器的端部连接;进液管设有控制阀;进液管的下端设有控制泵，控制泵设置在净化器的端部内;净化器内设有第一过滤网与第二过滤网，第一过滤网与第二过滤网的形状大小相同，第一过滤网与第二过滤网呈水平布置，第一过滤网与第二过滤网为网状结构;净化器的一侧内设有第一导流片，第一导流片为弧面形状，净化器的另一侧内设有第二导流片，第二导流片为弧面形状;净化器内设有第一电热板与第二电热板，第一电热板与第二电热板呈水平布置，第一电热板与第二电热板为镂空结构，净化器的外侧壁设有温控器，第一电热板、第二电热板分别与温控器为电连接;第一电热板设置在第二过滤网的下方;净化器内设有渗透板，渗透板设置在第二电热板的下方。
进一步地，所述净化器的内侧壁设有第一限位条与第二限位条，第一限位条与第二限位条对应，渗透板设置在第一限位条与第二限位条上。
进一步地，所述净化器的内底部设有出液泵。
更进一步地，所述出液泵为电控制泵。
进一步地，所述第一限位条与第二限位条为条形形状。
本实用新型的有益效果是：可以将待处理的水通过进液管输入到净化器内;通过第一过滤网与第二过滤网方便对水质进行过滤处理，过滤处理后的水质再通过第一电热板与第二电热板实现电热处理，电热处理后的水质再通过渗透板进行再次渗透处理，大大提高了水质的提纯效率，实现了采用生态的方式进行水处理。
