申请日2015.12.02
公开(公告)日2016.04.20
IPC分类号C02F9/04; C02F103/18
摘要
本发明公开了一种沥青烟气喷淋水处理设备，包括第一配药槽、第二配药槽、刮渣机、过滤槽、发气装置以及水环式真空泵，所述的第一配药槽和第二配药槽并排设置在刮渣机的前端，所述的过滤槽设置在刮渣机的后端，所述的发气装置与刮渣机连接，所述的水环式真空泵与过滤槽连接，所述的过滤槽内还设置有高效过滤层。通过上述方式，本发明提供的沥青烟气喷淋水处理设备，用于悬浮污染物分离净化，操作方便，成本低，占地面积小，单位负荷轻，安装维修费用低，易于清扫，净化程度高，悬浮物去除率达到95%以上，具备了超强抗堵塞能力。

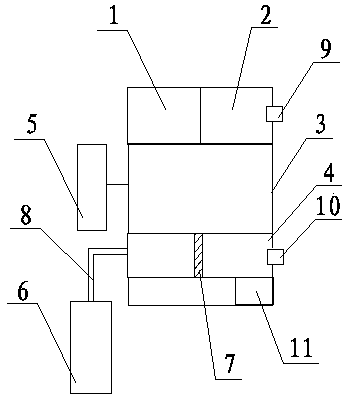

摘要附图
权利要求书
1.一种沥青烟气喷淋水处理设备，其特征在于，包括第一配药槽、第二配药槽、刮渣机、过滤槽、发气装置以及水环式真空泵，所述的第一配药槽和第二配药槽并排设置在刮渣机的前端，所述的过滤槽设置在刮渣机的后端，所述的发气装置与刮渣机连接，所述的水环式真空泵与过滤槽连接，所述的过滤槽内还设置有高效过滤层。
2.根据权利要求1所述的沥青烟气喷淋水处理设备，其特征在于，所述的第一配药槽和第二配药槽内分别放置有无机絮凝剂和高分子絮凝剂。
3.根据权利要求1所述的沥青烟气喷淋水处理设备，其特征在于，所述的高效过滤层包括第一钢丝层、第二钢丝层、海绵层和无纺布层，所述的海绵层和无纺布层均设置在第一钢丝层和第二钢丝层之间。
4.根据权利要求1所述的沥青烟气喷淋水处理设备，其特征在于，所述的沥青烟气喷淋水处理设备还包括负压管，所述的水环式真空泵通过负压管与过滤槽连接。
5.根据权利要求1所述的沥青烟气喷淋水处理设备，其特征在于，所述的沥青烟气喷淋水处理设备还包括污水进口、清水出口以及出渣口，所述的污水进口设置在第一配药槽的侧边，所述的清水出口和出渣口分别设置在过滤槽的底部和侧边。
说明书
一种沥青烟气喷淋水处理设备
技术领域
本发明属于水处理设备的领域，尤其涉及一种沥青烟气喷淋水处理设备。
背景技术
在给排水处理工艺中，固、液分离技术及设备是关键项目之一，对于比重接近于水的微小悬浮物的去除，气浮分离技术是最有效的方法。
目前，涡凹气浮是一种新型的悬浮污染物分离净化设备，专门为去除工业和城市污染水中的油脂类，胶状物和悬浮固体设计的，是一项优良的污水处理技术，其具有设计合理，操作方便，运行经济可靠等特点。但是，其占地面积大，单位负荷高，且不易清扫。
发明内容
本发明主要解决的技术问题是提供一种沥青烟气喷淋水处理设备，用于悬浮污染物分离净化，操作方便，成本低，占地面积小，单位负荷轻，安装维修费用低，易于清扫，净化程度高，悬浮物去除率达到95%以上，具备了超强抗堵塞能力。
为解决上述技术问题，本发明采用的一个技术方案是：提供了一种沥青烟气喷淋水处理设备，包括第一配药槽、第二配药槽、刮渣机、过滤槽、发气装置以及水环式真空泵，所述的第一配药槽和第二配药槽并排设置在刮渣机的前端，所述的过滤槽设置在刮渣机的后端，所述的发气装置与刮渣机连接，所述的水环式真空泵与过滤槽连接，所述的过滤槽内还设置有高效过滤层。
在本发明一个较佳实施例中，所述的第一配药槽和第二配药槽内分别放置有无机絮凝剂和高分子絮凝剂。
在本发明一个较佳实施例中，所述的高效过滤层包括第一钢丝层、第二钢丝层、海绵层和无纺布层，所述的海绵层和无纺布层均设置在第一钢丝层和第二钢丝层之间。
在本发明一个较佳实施例中，所述的沥青烟气喷淋水处理设备还包括负压管，所述的水环式真空泵通过负压管与过滤槽连接。
在本发明一个较佳实施例中，所述的沥青烟气喷淋水处理设备还包括污水进口、清水出口以及出渣口，所述的污水进口设置在第一配药槽的侧边，所述的清水出口和出渣口分别设置在过滤槽的底部和侧边。
本发明的有益效果是：本发明的沥青烟气喷淋水处理设备，用于悬浮污染物分离净化，操作方便，成本低，占地面积小，单位负荷轻，安装维修费用低，易于清扫，净化程度高，悬浮物去除率达到95%以上，具备了超强抗堵塞能力。
