申请日2015.12.03
公开(公告)日2016.08.31
IPC分类号C02F9/02; C02F11/12
摘要
本实用新型公开了一种适合场镇生活污水的人工快渗系统，格栅池由前后设置的缓冲池和格栅池本体组成，其中格栅池本体位于后侧，缓冲池的下部设置进水管，缓冲池的上部设有溢流管，缓冲池和格栅池本体的隔墙的下部设置手动闸阀，格栅池本体的下部设置纵向的格栅，格栅的侧上方的格栅池本体内设有检修钢梯;格栅池本体与调节池连通，调节池包括左右并排设置的初步沉淀池和匀水池，初步沉淀池位于格栅池的右侧，初步沉淀池的底部设有污泥泵，初步沉淀池和匀水池之间的隔墙的前侧设有水流通道,匀水池的底部设有抽水泵，回用水池与砂滤池的反冲洗进水管道相连，砂滤池的反冲洗出水管连接至反洗沉淀池，反洗沉淀池的污泥和调节池的污泥进入污泥干化池。

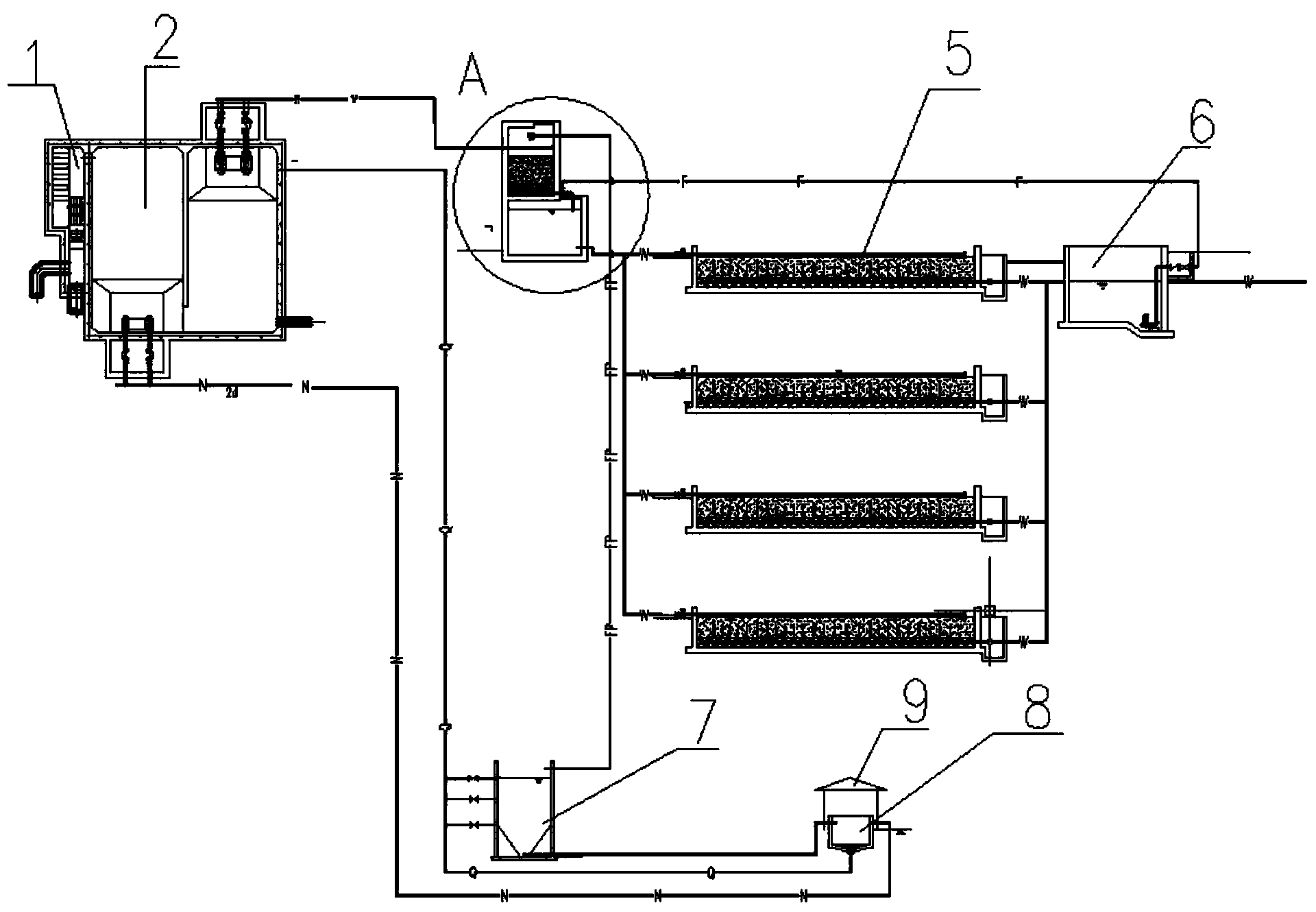

摘要附图
权利要求书
1.一种适合场镇生活污水的人工快渗系统，其特征在于：包括格栅池(1)、调节池(2)、砂滤池(3)、砂滤池配水池(4)、人工快渗池(5)和回用水池(6);
所述格栅池(1)由前后并排设置的缓冲池(1a)和格栅池本体(1b)组成，其中格栅池本体(1b)位于后侧，所述缓冲池(1a)的下部设置进水管(1c)，所述缓冲池(1a)的上部设有溢流管(1d)，所述缓冲池(1a)和格栅池本体(1b)的隔墙的下部设置手动闸阀(1e)，所述格栅池本体(1b)的下部设置纵向的格栅(1f)，所述格栅(1f)的侧上方的格栅池本体(1b)内设有检修钢梯(1g);
所述格栅池本体(1b)与调节池(2)连通，所述调节池(2)包括左右并排设置的初步沉淀池(2a)和匀水池(2b)，所述初步沉淀池(2a)位于格栅池的右侧，所述初步沉淀池(2a)的底部设有污泥泵(2c)，所述初步沉淀池(2a)和匀水池(2b)之间的隔墙的前侧设有水流通道(2d),所述匀水池(2b)的底部设有抽水泵(2e)，所述污泥泵(2c)靠近水流通道(2d)，所述抽水泵(2e)位于远离水流通道的的位置;所述抽水泵(2e)的出水口与砂滤池(3)的进水口相连，所述砂滤池(3)内的液体从下部出液口排出到砂滤池配水池(4)，所述砂滤池配水池(4)的出水口与多个人工快渗池(5)相接，所述人工快渗池(5)的出水排至回用水池(6)，
所述回用水池(6)通过管道与砂滤池(3)的反冲洗进水管道(3a)相连，所述砂滤池(3)的反冲洗出水管连接至反洗沉淀池(7)，所述反洗沉淀池(7)的污泥和调节池(2)的污泥进入污泥干化池(8)，
所述污泥干化池(8)包括污泥干化池本体(81)，所述污泥干化池本体(81)内设置纵向隔板(82)将所述污泥干化池本体(81)隔成左右两个腔室，该左右两个腔室的上部分别设有污泥进口(83)，左右腔室的污泥进口(83)分别与反洗沉淀池(7)和调节池(2)内的污泥泵相连，所述左右腔室的下部从上到下分别横向设置透水型土工布层(84)、砾石层(85)和篦子(86)，所述篦子(86)由若干条状件经纬排列而成，其孔径小于3mm，所述篦子(86)与污泥干化池本体(81)的底板之间有距离，所述污泥干化池本体(81)的左右腔室的下端分别设有排水口，该排水口位于篦子(86)的下方，该排水口通过管道与调节池(2)相连。
2.根据权利要求1所述适合场镇生活污水的人工快渗系统，其特征在于：所述初步沉淀池(2a)和匀水池(2b)的底板的边上均设有一个凹坑，所述污泥泵(2c)和抽水泵(2e)位于凹坑中。
3.根据权利要求1所述适合场镇生活污水的人工快渗系统，其特征在于：所述篦子(86)由木条或竹条制成。
4.根据权利要求1所述适合场镇生活污水的人工快渗系统，其特征在于：所述排水口上设置排水管(87)，该排水管(87)铺在污泥干化池本体(81)的底板上，该排水管(87)上设置进水孔。
说明书
适合场镇生活污水的人工快渗系统
技术领域
本实用新型涉及一种污水处理系统，尤其涉及一种适合场镇生活污水的人工快渗系统。
背景技术
随着人们环保意识的增强，污水处理已经成为各国政府关注的重点问题，我国污水来源主要有三个，及乡镇居民区分散式生活污水、城市生活区集中式生活污水、以及工业生产过程中产生的污水。利用沙土里对污水进行净化是传统污水处理方法，现有的这种污水处理方法存在一些缺点，TN和TP的去除能力较低，还需要放置一些反硝化池等生化处理池。
实用新型内容
为了解决上述技术问题，本实用新型提供另一种适合场镇生活污水的人工快渗系统，适合乡镇生活污水处理。
为了实现上述目的，本实用新型的技术方案如下：一种适合场镇生活污水的人工快渗系统，其特征在于：包括格栅池、调节池、砂滤池、砂滤池配水池、人工快渗池和回用水池;
所述格栅池由前后并排设置的缓冲池和格栅池本体组成，其中格栅池本体位于后侧，所述缓冲池的下部设置进水管，所述缓冲池的上部设有溢流管，所述缓冲池和格栅池本体的隔墙的下部设置手动闸阀，所述格栅池本体的下部设置纵向的格栅，所述格栅的侧上方的格栅池本体内设有检修钢梯;
所述格栅池本体与调节池连通，所述调节池包括左右并排设置的初步沉淀池和匀水池，所述初步沉淀池位于格栅池的右侧，所述初步沉淀池的底部设有污泥泵，所述初步沉淀池和匀水池之间的隔墙的前侧设有水流通道,所述匀水池的底部设有抽水泵，所述污泥泵靠近水流通道，所述抽水泵位于远离水流通道的的位置;所述抽水泵的出水口与砂滤池的进水口相连，所述砂滤池内的液体从下部出液口排出到砂滤池配水池，所述砂滤池配水池的出水口与多个人工快渗池相接，所述人工快渗池的出水排至回用水池，
所述回用水池通过管道与砂滤池的反冲洗进水管道相连，所述砂滤池的反冲洗出水管连接至反洗沉淀池，所述反洗沉淀池的污泥和调节池的污泥进入污泥干化池，
所述污泥干化池包括污泥干化池本体，所述污泥干化池本体内设置纵向隔板将所述污泥干化池本体隔成左右两个腔室，该左右两个腔室的上部分别设有污泥进口，左右腔室的污泥进口分别与反洗沉淀池和调节池内的污泥泵相连，所述左右腔室的下部从上到下分别横向设置透水型土工布层、砾石层和篦子，所述篦子由若干条状件经纬排列而成，其孔径小于3mm，所述篦子与污泥干化池本体的底板之间有距离，所述污泥干化池本体的左右腔室的下端分别设有排水口，该排水口位于篦子的下方，该排水口通过管道与调节池相连。
在上述方案中，格栅池主要用于污水管网接入污水处理厂之后对水中粗大杂物的初步去除。调节池根据污水水量的实际情况，保证污水处理厂生产设施的正常稳定运行，起到沉淀和匀质匀量的作用。
具体：在格栅池前设置缓冲池，不同地方来的污水先在这里进行初步混合，然后流经格栅，将大块杂物拦截后，污水进入调节池的初步沉淀池，将初步沉 淀池和匀水池分开，并且通道设置在远离格栅池的一侧，这样，使得污水在调节池内的流动时间变长，这样一方面使得污泥沉淀的效果更好，另一方面使得不同污水的混合更好，使得污水中自带的微生物混合更均匀有利于后续的处理。同时将初步沉淀池和匀水池分开，减少进入下一步砂滤池的污泥的量，降低砂滤池的处理压力。
砂滤池主要功能是进一步去除微小杂物，保证快渗池的正常运行，砂滤池配水池的主要功能是实现人工快渗池的均匀配水。回用水池主要用于反冲洗用水，同时兼做消毒池用。
污泥进入污泥干化池自然干化，干化后的污泥外运处置。
污泥干化池分为两个腔室，将两处的污泥分开干化，以便于后续更好的分开利用。在透水型土工布层上自然干化，滤液依次经过砾石和篦子，将其中的渣拦住，滤液再回到人工快渗系统的调节池，污泥干化效果好，结构简单，成本低。
本实用新型的污水处理系统，进水水质如下：
项目 COD(mg/L) BOD5(mg/L) SS(mg/L) TN(mg/L) NH3-N(mg/L) TP(mg/L) 水质 350 150 230 35 25 4.0
出水水质为：
项目 COD(mg/L) BOD5(mg/L) SS(mg/L) TN(mg/L) NH3-N(mg/L) TP(mg/L) 水质 ≤60 ≤20 ≤20 ≤20 ≤8 ≤1
上述两个表对比可以看出，该系统结构简单，布置容易，处理效果好。
在上述方案中：所述初步沉淀池和匀水池的底板的边上均设有一个凹坑，所述污泥泵和抽水泵位于凹坑中。便于污泥和水的抽出。
在上述方案中：所述篦子由木条或竹条制成。成本低。
在上述方案中：所述排水口上设置排水管，该排水管铺在污泥干化池本体的底板上，该排水管上设置进水孔。
有益效果：本实用新型结构简单，布置容易，占地面积小，建设成本低，运行成本低，处理效果好。
