申请日2015.12.04
公开(公告)日2017.06.13
IPC分类号C02F3/00; C02F3/12; B01F7/18
摘要
本发明提供了一种活性污泥池搅拌装置，包括污泥池、霍尔传杆、搅拌杆、分隔杆、通道、霍尔传感器A、霍尔传感器B、霍尔传感器C、大搅拌叶片、小搅拌叶片、出水电磁阀、进水电磁阀和电极，所述霍尔传杆、搅拌杆和分隔杆相互平行，且搅拌杆位于霍尔传杆与分隔杆之间的距离相等，所述霍尔传感器A、霍尔传感器B和霍尔传感器C安装于霍尔传杆上，所述大搅拌叶片、小搅拌叶片安装于搅拌杆上，所述分隔板和污泥池之间形成通道，所述通道分两路分别安装有出水电磁阀和进水电磁阀，所述进水电磁阀连接有电极，本发明提高了工作效率，而且杜绝了污染，保证了搅拌安全，该装置具有结构简单，操作方便等特点。

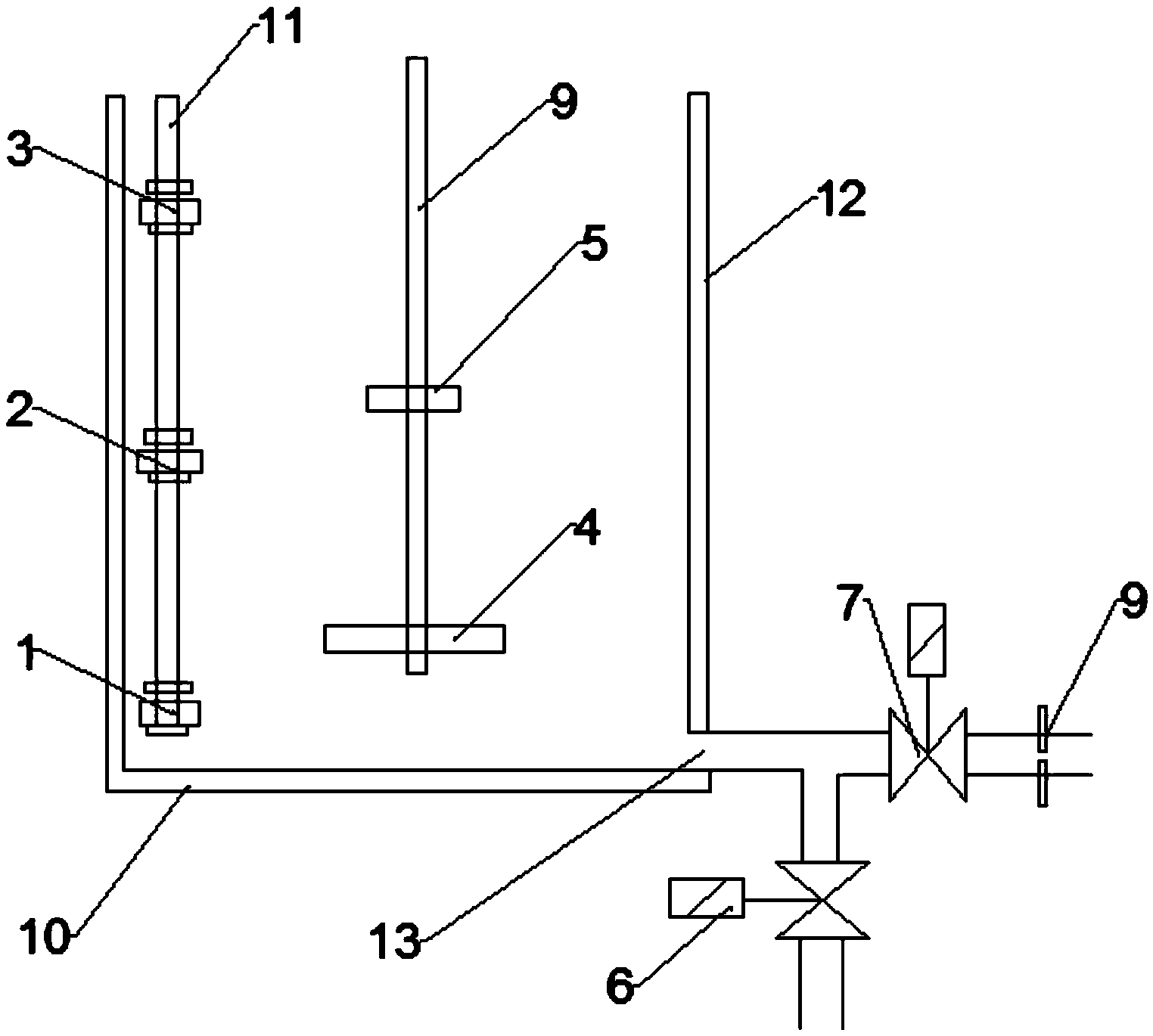

摘要附图
权利要求书
1.一种活性污泥池搅拌装置，其特征在于，包括污泥池、霍尔传杆、搅拌杆、分隔杆、通道、霍尔传感器A、霍尔传感器B、霍尔传感器C、大搅拌叶片、小搅拌叶片、出水电磁阀、进水电磁阀和电极，所述霍尔传杆、搅拌杆和分隔杆相互平行，且搅拌杆位于霍尔传杆与分隔杆之间的距离相等，所述霍尔传感器A、霍尔传感器B和霍尔传感器C安装于霍尔传杆上，所述大搅拌叶片、小搅拌叶片安装于搅拌杆上，所述分隔板和污泥池之间形成通道，所述通道分两路分别安装有出水电磁阀和进水电磁阀，所述进水电磁阀连接有电极。
2. 根据权利要求1所述的一种活性污泥池搅拌装置，其特征在于，所述霍尔传杆距离污泥池底面的距离为1-2cm。
3. 根据权利要求1所述的一种活性污泥池搅拌装置，其特征在于，所述搅拌杆距离污泥池底面的距离为3-4cm。
4. 根据权利要求1所述的一种活性污泥池搅拌装置，其特征在于，所述霍尔传感器A、霍尔传感器B、霍尔传感器C为等间距安装于霍尔传杆上。
5. 根据权利要求1所述的一种活性污泥池搅拌装置，其特征在于，所述小搅拌叶片位于大搅拌叶片上方。
6. 根据权利要求1所述的一种活性污泥池搅拌装置，其特征在于，所述污泥池上端面与分隔杆上表面平齐，所述搅拌杆上端面比分隔杆上端面高1-2cm。
说明书
一种活性污泥池搅拌装置
技术领域
本发明涉及一种搅拌装置，特别涉及一种活性污泥池搅拌装置。
背景技术
在水污染治理回收方面，污水处理可分为集中式、分散式。前者是绝大多数城市的选择，用于收集和处理大流量污水，能够可靠地、高效地管理和控制污水处理的运行;而后者最大的好处是适用于不同程度的现场条件，可便捷、快速地实现污水处理，并且投资和维护费用都不大。孰优孰劣，两种处理模式的争论一直存在，但在江西、广东等国内省份城市以至国外城市中，积极实施并发挥显著效益的两种污水处理模式，已使得二者的互补取得了相得益彰的良好社会和经济效果。但是仍有大量的废水实际当中没有很好的利用，工地开工时期，大量的降水需要排出，针对工地中大量降水以及污废水的回收处理，也许大家没有统计过一个工程从开工到竣工所要排出的污废水的工程量，2月19日，住房和城乡建设部副部长仇保兴指出，未来2-3年，中央将投入900亿元用于污水管网设施建设、再生水利用、污泥处理设施和饮用水安全保障方面，由此可带动社会投资3000亿元以上。
目前国内各个建筑工地出现了多种形式的分散式污水处理技术，如人工湿地、生物滤池、土地渗滤和生态塘等，但由于这些方法大都存在着占地面积大、管理不方便、处理效果不佳、缺乏标准化生产、质量不稳定等缺点而无法大范围推广。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种活性污泥池搅拌装置，提高了工作效率，而且杜绝了污染，保证了搅拌安全，该装置具有结构简单，操作方便，搅拌均匀等特点，可以有效解决背景技术中的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明提供一种活性污泥池搅拌装置，包括污泥池、霍尔传杆、搅拌杆、分隔杆、通道、霍尔传感器A、霍尔传感器B、霍尔传感器C、大搅拌叶片、小搅拌叶片、出水电磁阀、进水电磁阀和电极，所述霍尔传杆、搅拌杆和分隔杆相互平行，且搅拌杆位于霍尔传杆与分隔杆之间的距离相等，所述霍尔传感器A、霍尔传感器B和霍尔传感器C安装于霍尔传杆上，所述大搅拌叶片、小搅拌叶片安装于搅拌杆上，所述分隔板和污泥池之间形成通道，所述通道分两路分别安装有出水电磁阀和进水电磁阀，所述进水电磁阀连接有电极。
作为本发明的一种优选技术方案，所述霍尔传杆距离污泥池底面的距离为1-2cm。
作为本发明的一种优选技术方案，所述搅拌杆距离污泥池底面的距离为3-4cm。
作为本发明的一种优选技术方案，所述霍尔传感器A、霍尔传感器B、霍尔传感器C为等间距安装于霍尔传杆上。
作为本发明的一种优选技术方案，所述小搅拌叶片位于大搅拌叶片上方。
作为本发明的一种优选技术方案，所述污泥池上端面与分隔杆上表面平齐，所述搅拌杆上端面比分隔杆上端面高1-2cm。
与现有技术相比本发明所达到的有益效果是：本实用新采用全密封设计杜绝了污染，保证了透析安全，型提高了工作效率，而且杜绝了污染，保证了搅拌安全，该装置具有结构简单，操作方便，实用性强、使用灵活、搅拌均匀等特点。
