申请日2015.12.07
公开(公告)日2016.05.11
IPC分类号C02F9/12
摘要
本实用新型涉及一种工业污水处理控制系统，尤其涉及一种工业污水全自动紫外线氧化处理控制系统。本实用新型为了克服现有污水处理系统污水处理效果差的缺点，提供了这样一种工业污水全自动紫外线氧化处理控制系统，包括有控制系统、进水管、静置池、消毒池、滤网Ⅰ、刮板、电动推杆、支撑架、螺母、丝杆、紫外线氧化装置、电机、滤网Ⅱ、吸附装置、吸附出水池、出水管、滤网Ⅲ、吸水管、水泵和回水管，静置池的右侧设有消毒池，消毒池右侧设有吸附出水池，静置池的左侧连接有进水管，消毒池内的右端设有紫外线氧化装置。本实用新型达到了污水处理效果好、处理后的污水品质高的效果。

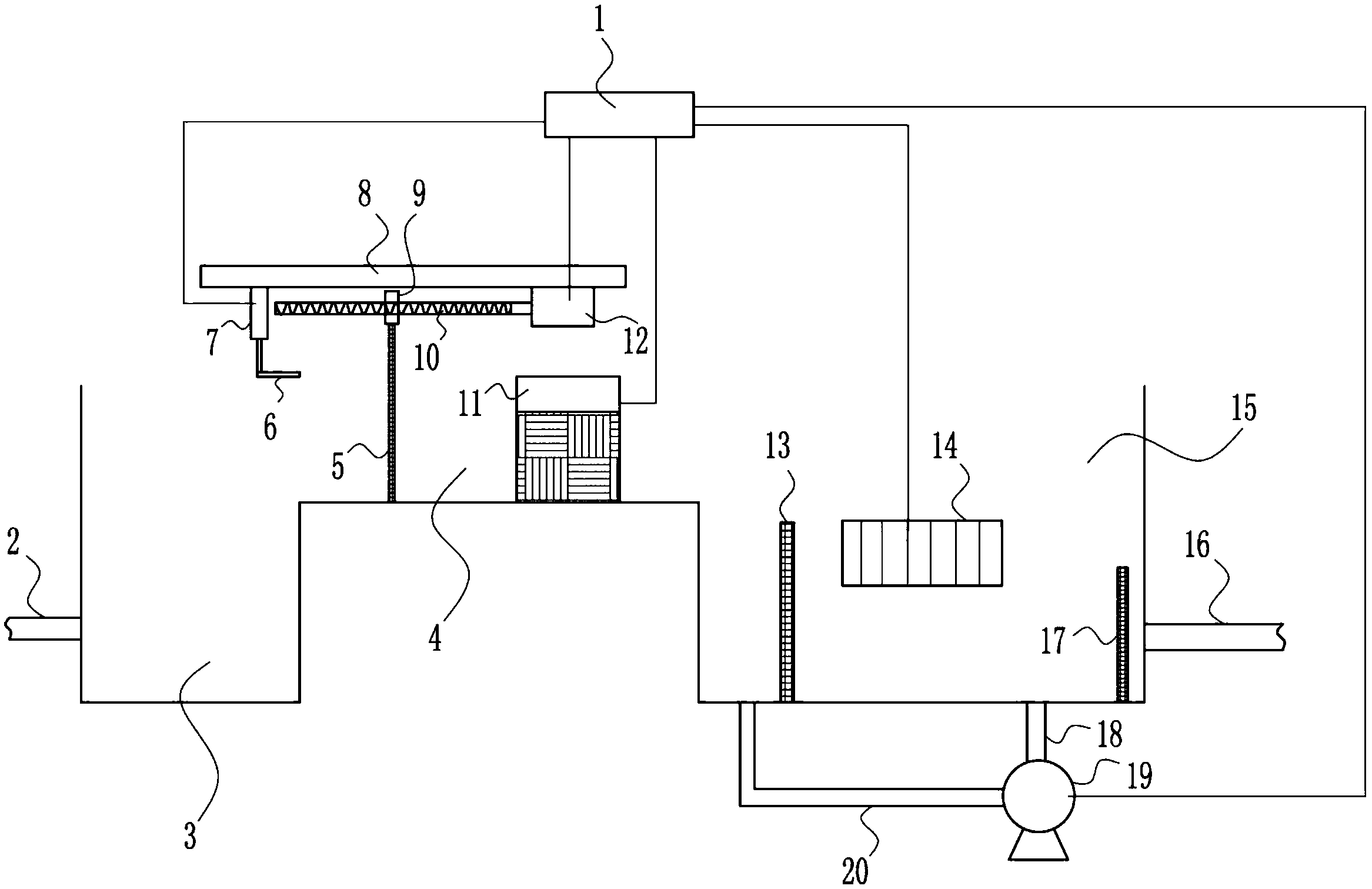

摘要附图
权利要求书
1.一种工业污水全自动紫外线氧化处理控制系统，其特征在于，包括有控制系统(1)、进水管(2)、静置池(3)、消毒池(4)、滤网Ⅰ(5)、刮板(6)、电动推杆(7)、支撑架(8)、螺母(9)、丝杆(10)、紫外线氧化装置(11)、电机(12)、滤网Ⅱ(13)、吸附装置(14)、吸附出水池(15)、出水管(16)、滤网Ⅲ(17)、吸水管(18)、水泵(19)和回水管(20)，静置池(3)的右侧设有消毒池(4)，消毒池(4)右侧设有吸附出水池(15)，静置池(3)的左侧连接有进水管(2)，消毒池(4)内的右端设有紫外线氧化装置(11)，消毒池(4)的上方设有支撑架(8)，支撑架(8)下的右端设有电机(12)，电机(12)的左侧连接有丝杆(10)，丝杆(10)上配合有螺母(9)，螺母(9)下连接有滤网Ⅰ(5)，支撑架(8)下的左端设有电动推杆(7)，电动推杆(7)下连接有刮板(6)，吸附出水池(15)中设有吸附装置(14)，在吸附出水池(15)内的吸附装置(14)左侧设有滤网Ⅱ(13)，吸附出水池(15)右侧连接有出水管(16)，在吸附出水池(15)内靠近出水管(16)处设有滤网Ⅲ(17)，滤网Ⅲ(17)左侧的吸附出水池(15)底部连接有吸水管(18)，吸水管(18)下端与设在吸附出水池(15)下方的水泵(19)连接，回水管(20)的一端连接在水泵(19)的左侧，回水管(20)的另一端连接在滤网Ⅱ(13)左侧的吸附出水池(15)底部，控制系统(1)分别与电动推杆(7)、紫外线氧化装置(11)、电机(12)、吸附装置(14)和水泵(19)连接。
2.根据权利要求1所述的一种工业污水全自动紫外线氧化处理控制系统，其特征在于，控制系统(1)为PLC控制系统。
3.根据权利要求1所述的一种工业污水全自动紫外线氧化处理控制系统，其特征在于，电机(12)为伺服电机。
4.根据权利要求1所述的一种工业污水全自动紫外线氧化处理控制系统， 其特征在于，滤网Ⅰ(5)、滤网Ⅱ(13)和滤网Ⅲ(17)的材料为不锈钢材料。
说明书
一种工业污水全自动紫外线氧化处理控制系统
技术领域
本实用新型涉及一种工业污水处理控制系统，尤其涉及一种工业污水全自动紫外线氧化处理控制系统。
背景技术
工业废水，指工艺生产过程中排出的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业废水的处理虽然早在19世纪末已经开始，但由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决。
现有技术中污水存在各种污染物，污水处理能力相对较弱，效率低下，无法满足需求，同时能源消耗严重。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有污水处理系统污水处理效果差的缺点，本实用新型要解决的技术问题是提供一种污水处理效果好的工业污水全自动紫外线氧化处理控制系统。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种工业污水全自动紫外线氧化处理控制系统，包括有控制系统、进水管、静置池、消毒池、滤网Ⅰ、刮板、电动推杆、支撑架、螺母、丝杆、紫外线氧化装置、电机、滤网Ⅱ、吸附装置、吸附出水池、出水管、滤网Ⅲ、吸水管、水泵和回水管，静置池的右侧设有消毒池，消毒池右侧设有吸附出水池，静置池的左侧连接有进水管，消毒池内的右端设有紫外线氧化装置，消毒池的上方设有支撑架，支撑架下的右 端设有电机，电机的左侧连接有丝杆，丝杆上配合有螺母，螺母下连接有滤网Ⅰ，支撑架下的左端设有电动推杆，电动推杆下连接有刮板，吸附出水池中设有吸附装置，在吸附出水池内的吸附装置左侧设有滤网Ⅱ，吸附出水池右侧连接有出水管，在吸附出水池内靠近出水管处设有滤网Ⅲ，滤网Ⅲ左侧的吸附出水池底部连接有吸水管，吸水管下端与设在吸附出水池下方的水泵连接，回水管的一端连接在水泵的左侧，回水管的另一端连接在滤网Ⅱ左侧的吸附出水池底部，控制系统分别与电动推杆、紫外线氧化装置、电机、吸附装置和水泵连接。
优选地，控制系统为PLC控制系统。
优选地，电机为伺服电机。
优选地，滤网Ⅰ、滤网Ⅱ和滤网Ⅲ的材料为不锈钢材料。
工作原理：污水从进水管进入静置池，污水中的污泥被静置到静置池底部，然后污水进入消毒池，污水经过滤网Ⅰ过滤，杂质物质留在滤网Ⅰ左侧，当滤网Ⅰ左侧积累大量杂质时，控制系统控制电机工作，丝杆旋转，螺母从右往左运动，运动到消毒池左端，然后控制系统再控制电动推杆伸长，刮板将滤网Ⅰ上的杂质物质刮落，落到静置池中。之后污水经过紫外线氧化装置杀菌进入吸附出水池，污水通过滤网Ⅱ，然后在通过吸附装置，将污水中的悬浮物质吸附，经过吸附装置的污水由于水泵的作用，再次回到滤网Ⅱ的左侧，最终通过滤网Ⅲ后进入出水管。
控制系统为PLC控制系统，可以更好的控制整个过程的实现。
电机为伺服电机，可以精确控制螺母的运动过程。
滤网Ⅰ、滤网Ⅱ和滤网Ⅲ的材料为不锈钢材料，使用寿命长。
控制系统、紫外线氧化装置和吸附装置为现有技术，本实用新型不再做详 细解释。
(3)有益效果
本实用新型克服了现有污水处理系统污水处理效果差的缺点，本实用新型达到了污水处理效果好、处理后的污水品质高的效果。
