申请日2015.11.17
公开(公告)日2016.01.27
IPC分类号F16H1/14; F16H57/021; F16H57/04
摘要

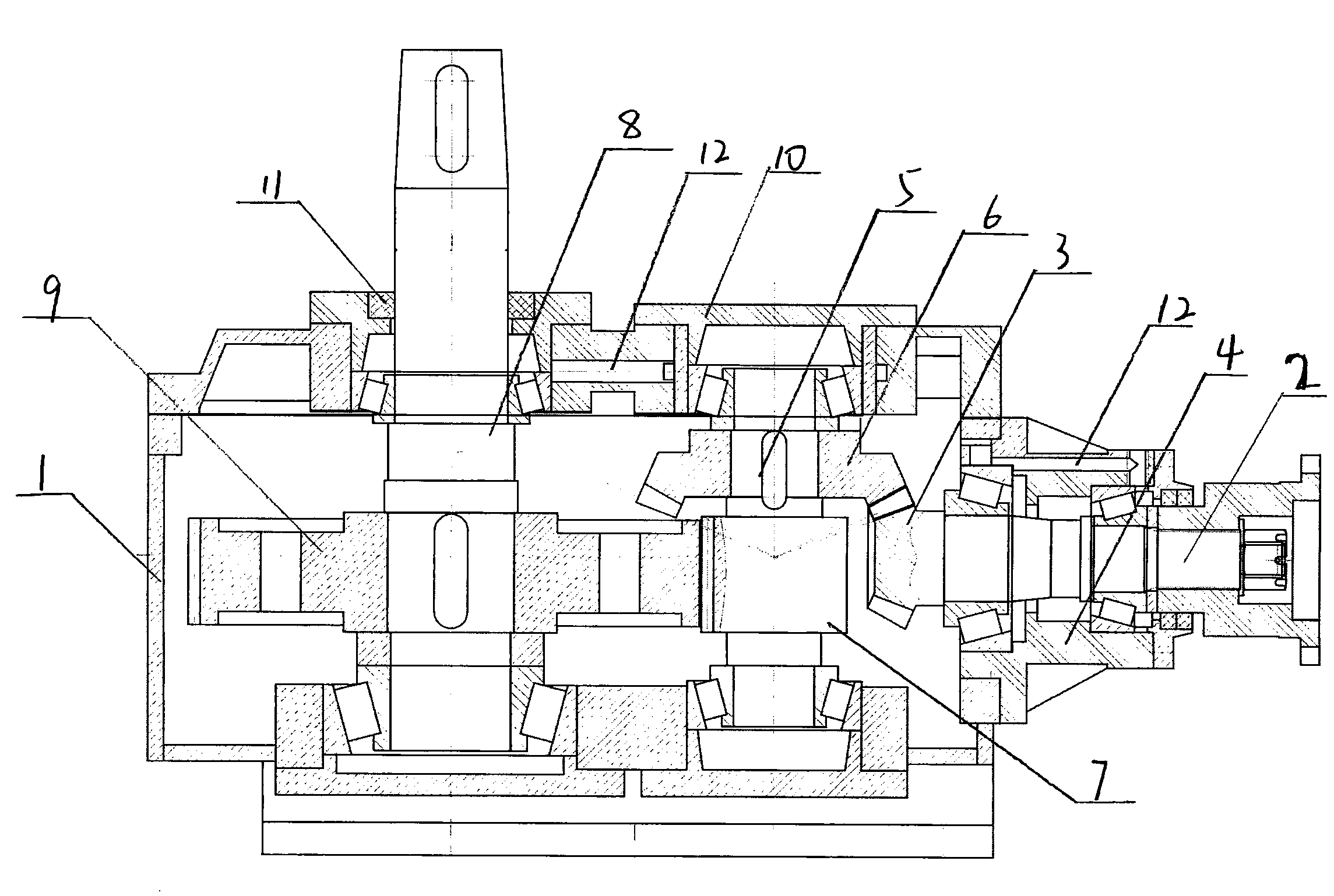

本发明涉及一种水处理环保专用减速机，包括箱体、输入轴、中间轴和输出轴，输入轴经轴承座支承于箱体，轴承座的两端分别安装有轴承，输入轴上安装有伞齿轮，伞齿轮与安装于中间轴的锥齿轮啮合，中间轴的两端经轴承支承于箱体内，中间轴上安装有中间轮，中间轮与输出轴上输出齿轮啮合，输出轴经轴承支承于箱体，输出轴的输出端伸出箱体外侧，各轴承的外侧均由轴承端盖密封，输入轴和输出轴的输出端与轴承端盖间分别设有油封，箱体的内壁上设有与导向各轴承的导向槽。利用减速机的齿轮甩油自箱壁流入导向槽内导入轴承处对轴承润滑，润滑后油留回油池完成循环;输入、输出轴输出端油封密封防止润滑油自箱体内溢出造成污染。
权利要求书
1.一种水处理环保专用减速机，包括箱体、输入轴、中间轴和输出轴，输入轴经轴承座支承于箱体，轴承座的两端分别安装有轴承，所述输入轴上安装有伞齿轮，伞齿轮与安装于中间轴的锥齿轮啮合，所述中间轴的两端经轴承支承于箱体内，中间轴上安装有中间轮，所述中间轮与输出轴上输出齿轮啮合，所述输出轴经轴承支承于箱体，输出轴的输出端伸出箱体外侧，所述各轴承的外侧均由轴承端盖密封，所述输入轴和输出轴的输出端与轴承端盖间分别设有油封，其特征在于，所述箱体的内壁上设有与导向各轴承的导向槽。
2.根据权利要求1所述的一种水处理环保专用减速机，其特征在于，所述中间轴与输出轴间位于锥齿轮一侧的箱壁上设有导向槽，所述导向槽的两端分别导向中间轴和输出轴上的轴承。
3.根据权利要求1所述的一种水处理环保专用减速机，其特征在于，所述轴承座的内壁上设有导向槽，所述导向槽的两端导向轴承座两端的轴承。
说明书
一种水处理环保专用减速机
技术领域
本发明设计减速机领域，具体涉及一种水处理环保专用减速机。
背景技术
在水处理设备中通常使用减速机，由于减速机在使用过程中转速较快且会产生较大的热量，通常需要使用油泵供油润滑。而油泵供油润滑是容易发生油的泄漏，污染到水体，造成环境污染。
发明内容
本发明的目的在于提供一种水处理环保专用减速机。
本发明采取的技术方案为：
一种水处理环保专用减速机，包括箱体、输入轴、中间轴和输出轴，输入轴经轴承座支承于箱体，轴承座的两端分别安装有轴承，所述输入轴上安装有伞齿轮，伞齿轮与安装于中间轴的锥齿轮啮合，所述中间轴的两端经轴承支承于箱体内，中间轴上安装有中间轮，所述中间轮与输出轴上输出齿轮啮合，所述输出轴经轴承支承于箱体，输出轴的输出端伸出箱体外侧，所述各轴承的外侧均由轴承端盖密封，所述输入轴和输出轴的输出端与轴承端盖间分别设有油封，所述箱体的内壁上设有与导向各轴承的导向槽。
进一步地，所述中间轴与输出轴间位于锥齿轮一侧的箱壁上设有导向槽，所述导向槽的两端分别导向中间轴和输出轴上的轴承。
再进一步地，所述轴承座的内壁上设有导向槽，所述导向槽的两端导向轴承座两端的轴承。
采取以上技术方案后，本发明的有益效果为：
本技术方案中利用减速机的齿轮甩油，油自箱壁流入导向槽内，再由导向槽导入轴承处对轴承润滑，润滑后的油留回油池完成循环;同时在输入轴及输出轴额输出端均设置有油封密封，防止润滑油自箱体内溢出造成污染。
