申请日2015.12.09
公开(公告)日2016.03.23
IPC分类号C02F1/00
摘要
一种可相互剪切清污的污水处理格栅，包括左剪切耙齿、右剪切耙齿和中位耙齿，耙齿都加工有前耳环和后耳环，两面加工有切削刃，左耙齿在左边安装有传动蘑菇头，右耙齿在右边安装有传动蘑菇头，中位耙齿通过卡圈安装在心轴上固定，同时在耙齿链两侧安装有弧形轨道，轨道上加工有燕尾滑槽，同时驱动机构和剔废机构一体化设计，取代了传统的格栅链传动，避免了漂浮物挤入传动系统造成传动失效，简化了设备机构，进一步解决了粗格栅运转过程中出现的格栅阻塞问题。

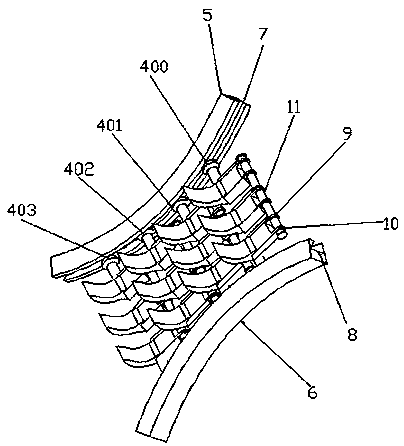

摘要附图
权利要求书
1.一种可相互剪切清污的污水处理格栅，其特征在于包括左位剪切耙齿、右位剪切耙齿、中位耙齿，弧面轨道的和驱动剔废机构，所述的三种剪切耙齿通过心轴连接在一起，左位剪切耙齿和右位剪切耙齿两端安装的导向蘑菇头通过弧面轨道的燕尾槽，驱动剔废机构的驱动齿和剔废齿穿过耙齿之间的间隙，作用在所述的心轴上。
2.如权利要求1所述的一种可相互剪切清污的污水处理格栅，其特征在于所述的左位剪切耙齿(100)和右位剪切耙齿(300)前端加工有前耳环左(9)和前耳环右(10)，所述的左位剪切耙齿(100)和右位剪切耙齿(300)后端加工有单耳环，所述的左位剪切耙齿(100)耙齿左端通过螺纹连接安装有带蘑菇头的传动杆，所述的右位剪切耙齿(100)耙齿右端通过螺纹连接安装有带蘑菇头的传动杆。
3.如权利要求1所述的一种可相互剪切清污的污水处理格栅，其特征在于所述的中位剪切耙齿(200)前端加工有双耳环前耳环左(9)和前耳环右(10)，后端加工有单耳环，耙齿左右两端加工有切削刃。
4.如权利要求1所述的一种可相互剪切清污的污水处理格栅，其特征在于所述的弧面轨道包括左轨道(5)和右轨道(6)的弧度能够保证在耙齿运行至中位位置时处于同一列上的所有耙齿能够刚好剪切在一起无挤压，轨道内部加工有燕尾槽(7)。
5.如权利要求1所述的一种可相互剪切清污的污水处理格栅，其特征在于所述的驱动剔废机构，其特征在于驱动辊(120)上加工有环形阵列的6排梯形齿，每排梯形齿中心线之位的弧面长度和链条节位距相等。
说明书
一种可相互剪切清污的污水处理格栅
技术领域
本发明结构涉及污水处理领域，尤其是一种可相互剪切清污的污水处理格栅。
背景技术
格栅是安装在泵站集水井进口处或污水处理厂前端的一组平行栅条或网，主要去除污水中较大的悬浮物，漂浮物，纤维物质和固体颗粒物质，减轻后续处理设施的负荷，防止阻塞排泥管道，以保证水泵及后续污水处理设施的正常运行。目前，格栅在工作的过程中从水中打捞的漂浮物，一般随着格栅的转动依靠重力落到废物槽中，对于一些粘附性比较强的纤维和塑料袋没有很好的去除效果，容易造成纤维缠绕格栅耙齿最终造成格栅位隙堵塞，降低水头的现象。
发明内容
本发明的目的是为了克服传统的粗格栅对于一些粘附性比较强的纤维和塑料袋没有很好的去除效果的缺点，提供一种可相互剪切清污的污水处理格栅。
本发明提供的技术方案如下：
一种可相互剪切清污的污水处理格栅，包括左剪切耙齿、右剪切耙齿、中位耙齿和驱动剔废机构。左剪切耙齿，耙齿前端加工有双耳环，后端加工有单耳环，耙齿左端通过螺纹连接安装有带蘑菇头的传动杆;右剪切耙齿，耙齿前端加工有双耳环，后端加工有单耳环，耙齿右端通过螺纹连接安装有带有蘑菇头的传动杆;中位剪切耙齿，耙齿前端加工有双耳环，后端加工有单耳环，耙齿左右两端加工有切削刃并通过卡圈定位在导向心轴上;相邻两排的耙齿与耙齿之位通过导向心轴相互连接，同一排上的耙齿通过导向心轴导向。在耙齿的两侧架体上安装有弧面轨道，轨道的弧度能够保证在耙齿运行至中位位置时处于同一列上的所有耙齿能够刚好剪切在一起无挤压，轨道内部加工有燕尾槽，轨道的安装方向和格栅的前进方向一致，同时，左右耙齿的蘑菇头能够在轨道的燕尾内自由的进出无干涉，整个轨道能够使处于同一列上的左耙齿，中位耙齿和右耙齿之位的位隙经历一个由大变小再变大的过程，。在格栅的运最高点设计有驱动机构，主要包括安装在格栅架体上的驱动电机和与之相连接的驱动剔废一体化齿轮，齿轮加工有六排圆周阵列的梯形齿，在电机的带动下，齿轮一列轮齿插入相邻格栅的位隙带动格栅前行，另一列轮齿插出相邻格栅的位隙将缠绕耙齿上的漂浮物顶出。
本发明的有益之处：(1)在左右耙齿在弧形轨道和蘑菇头传动杆的共同作用下，粘附在耙齿上的较大些漂浮物会经历一个被剪切的过程，经历过此过程后，大的漂浮物会被切断，在后续的落料过程中更容易从耙齿上脱落。(2)齿轮驱动辊即作为传动机构带动耙齿链前行又能把粘附在耙齿上的漂浮物顶离耙齿，取代了传统的格栅链传动，避免了漂浮物挤入传动系统造成传动失效，简化了设备机构，消除了因为杂物堵塞耙齿位隙造成的格栅失效的现象。
