申请日2015.11.18
公开(公告)日2016.04.13
IPC分类号A47L23/26; A47L23/20
摘要
一种去除冬季鞋底污泥和积雪的设备，涉及一种鞋底清洗设备。本发明是为了解决冬季高纬度地区天气寒冷，室外的污泥和积雪沾冻在鞋底上，人进入室内后，积雪融化后的污水会污染地板的问题。本发明清洗设备由鞋底清洗部1、吸水部2和鞋底吹干部3组成;鞋底清洗部1、吸水部2和鞋底吹干部3由左至右依次设置;本发明的装置箱体上面板为凹凸冲孔网，可以使鞋底污泥与水充分接触，清除污泥和积雪效果显著，并具有防滑功能，组装方便，成本低，适用范围广泛。本发明用于去除冬季鞋底污泥和积雪。
权利要求书
1.一种去除冬季鞋底污泥和积雪的设备，其特征在于该设备是由鞋底清洗部(1)、吸水部(2)和鞋底吹干部(3)组成;所述的鞋底清洗部(1)、吸水部(2)和鞋底吹干部(3)由左至右依次设置;
所述的鞋底清洗部(1)包括箱体上面板(1-2)、箱体侧面板(1-9)、箱体隔板(1-7)、箱体底板(1-6)、排污管(1-5)、加热器(1-8)和多个清洗单元，每个清洗单元包括磁性圆盘刷(1-1)、磁性圆盘刷轴(1-4)、磁性转子(1-3)和电机(1-10)，电机(1-10)设置在箱体底板(1-6)上，磁性转子(1-3)的中心线部分与电机(1-10)轴相连，箱体隔板(1-7)为密封板，设置于磁性转子(1-3)和磁性圆盘刷轴(1-4)中间，磁性圆盘刷轴(1-4)设置在上，磁性圆盘刷(1-1)设置在磁性圆盘刷轴(1-4)上，磁性转子(1-3)中心线部分与磁性圆盘刷轴(1-4)在同一轴线上，箱体上面板(1-2)为凹凸冲孔网，磁性圆盘刷(1-1)与箱体上面板(1-2)的冲孔对应设置，排污管(1-5)设置于箱体隔板(1-7)上，排污管(1-5)将箱体隔板(1-7)的上方腔室与鞋底清洗部(1)外部连通，加热器(1-8)设置在箱体侧面板(1-9)上，鞋底清洗部(1)安装在地面以下，箱体上面板(1-2)与地面在同一水平线上;所述的磁性转子(1-3)上设置有四块条形磁体a1、a2、a3和a4，条形磁体a1、a2、a3和a4的长度方向沿电机(1-10)轴向放置，并且相临条形磁体按相反极性放置;所述的磁性圆盘刷(1-1)底座上设置有四块条形磁体b1、b2、b3和b4，条形磁体b1、b2、b3和b4的长度方向沿电机(1-10)轴向放置，并且相临条形磁体按相反极性放置;
所述的吸水部(2)包括吸水毡毯(2-4)、水平透气板(2-1)烘干箱(2-2)和透气板(2-3)，吸水毡毯(2-4)设置于烘干箱(2-2)上，吸水毡毯(2-4)一端与鞋底清洗部(1)设置有加热器(1-8)一侧相连，吸水毡毯(2-4)的上表面与箱体上面板(1-2)在同一水平线上，吸水毡毯(2-4)的下表面设置有水平透气板(2-1)，烘干箱(2-2)设置有竖直透气板(2-3);所述的竖直透气板(2-3)为圆孔冲孔网;所述的水平透气板(2-1)为圆孔冲孔网;
所述的鞋底吹干部(3)包括支板(3-1)和电热风机(3-2)、吹干部底板(3-3)、吹干部侧板(3-4)和踏板(3-5)，踏板(3-5)与吸水毡毯(2-4)在同一水平线上，踏板(3-5)设置于支板(3-1)上，电热风机(3-2)设置于吹干部底板(3-4)上靠近吹干部侧板(3-4)一侧;所述的踏板(3-5)为圆孔冲孔网。
2.根据权利要求1所述的一种去除冬季鞋底污泥和积雪的设备，其特征在于：所述的鞋底清洗部(1)包括清洗单元的数量为100～1000个/平方米。
3.根据权利要求1所述的一种去除冬季鞋底污泥和积雪的设备，其特征在于：所述的 支板(3-1)是由宽度为25mm的不锈钢方管以25mm间距排列连接而成。
4.根据权利要求1所述的一种去除冬季鞋底污泥和积雪的设备，其特征在于：所述的箱体上面板(1-2)为凹凸冲孔网，冲孔的孔径大于磁性圆盘刷(1-1)外径2～5mm。
5.根据权利要求1所述的一种去除冬季鞋底污泥和积雪的设备，其特征在于：所述的水平透气板(2-1)的形状和面积与吸水毡毯(2-4)相同;所述的水平透气板(2-1)为圆孔冲孔网，冲孔密度为500～1500个/平方米，孔径为2～5mm。
6.根据权利要求1所述的一种去除冬季鞋底污泥和积雪的设备，其特征在于：所述的竖直透气板(2-3)为圆孔冲孔网，冲孔密度为25～50个/平方米，孔径为15～25mm。
7.根据权利要求1所述的一种去除冬季鞋底污泥和积雪的设备，其特征在于：所述的踏板(3-5)冲孔密度为1000～2000个/平方米，孔径为1～3mm。
说明书
一种去除冬季鞋底污泥和积雪的设备
技术领域
本发明涉及一种去除冬季鞋底污泥和积雪的设备。
背景技术
高纬度天气寒冷地区在冬季、春季冰雪融化时，地面上的污泥和积雪会粘附在鞋底上面，然而人们从室外进入室内后就会将鞋底上携带的污泥和积雪带入到室内，进而污染地板等，然而现有的去除鞋底污泥的方法如毡毯类不能彻底清除鞋底携带的污泥和积雪。
发明内容
本发明是为了解决冬季高纬度地区天气寒冷，室外的污泥和积雪沾冻在鞋底上，人进入室内后，积雪融化后的污水会污染地板的问题，进而提供一种去除冬季鞋底污泥和积雪的设备。
本发明的技术方案是：

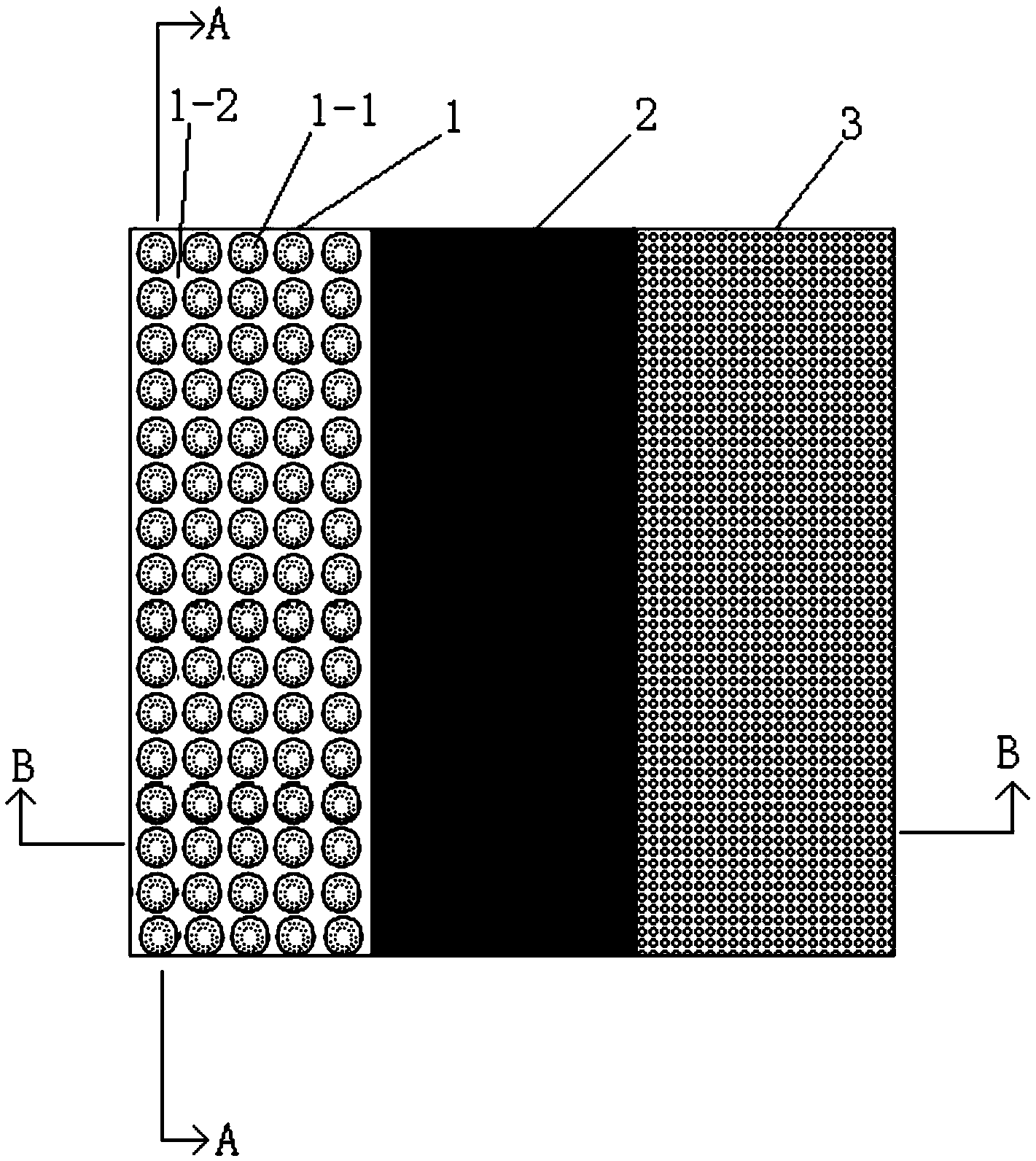

一种去除冬季鞋底污泥和积雪的设备，该设备是由鞋底清洗部1、吸水部2和鞋底吹干部3组成;所述的鞋底清洗部1、吸水部2和鞋底吹干部3由左至右依次设置;
所述的鞋底清洗部1包括箱体上面板1-2、箱体侧面板1-9、箱体隔板1-7、箱体底板1-6、排污管1-5、加热器1-8和多个清洗单元，每个清洗单元包括磁性圆盘刷1-1、磁性圆盘刷轴1-4、磁性转子1-3和电机1-10，电机1-10设置在箱体底板1-6上，磁性转子1-3的中心线部分与电机1-10轴相连，箱体隔板1-7为密封板，设置于磁性转子1-3和磁性圆盘刷轴1-4中间，磁性圆盘刷轴1-4设置在上，磁性圆盘刷1-1设置在磁性圆盘刷轴1-4上，磁性转子1-3中心线部分与磁性圆盘刷轴1-4在同一轴线上，箱体上面板1-2为凹凸冲孔网，磁性圆盘刷1-1与箱体上面板1-2的冲孔对应设置，排污管1-5设置于箱体隔板1-7上，排污管1-5将箱体隔板1-7的上方腔室与鞋底清洗部1外部连通，加热器1-8设置在箱体侧面板1-9上，鞋底清洗部1安装在地面以下，箱体上面板1-2与地面在同一水平线上;所述的磁性转子1-3上设置有四块条形磁体a1、a2、a3和a4，条形磁体a1、a2、a3和a4的长度方向沿电机1-10轴向放置，并且相临条形磁体按相反极性放置;所述的磁性圆盘刷1-1底座上设置有四块条形磁体b1、b2、b3和b4，条形磁体b1、b2、b3和b4的长度方向沿电机1-10轴向放置，并且相临条形磁体按相反极性放置;所述的箱体上面板1-2的冲孔的孔径大于磁性圆盘刷1-1外径2～5mm;
所述的吸水部2包括吸水毡毯2-4、水平透气板2-1烘干箱2-2和透气板2-3，吸水毡 毯2-4设置于烘干箱2-2上，吸水毡毯2-4一端与鞋底清洗部1设置有加热器1-8一侧相连，吸水毡毯2-4的上表面与箱体上面板1-2在同一水平线上，吸水毡毯2-4的下表面设置有水平透气板2-1，烘干箱2-2设置有竖直透气板2-3;所述的竖直透气板2-3为圆孔冲孔网;所述的水平透气板2-1为圆孔冲孔网;所述的水平透气板2-1的形状和面积与吸水毡毯2-4相同;所述的水平透气板2-1冲孔密度为500～1500个/平方米，孔径为2～5mm;所述的竖直透气板2-3冲孔密度为25～50个/平方米，孔径为15～25mm;
所述的鞋底吹干部3包括支板3-1和电热风机3-2、吹干部底板3-3、吹干部侧板3-4和踏板3-5，踏板3-5与吸水毡毯2-4在同一水平线上，踏板3-5设置于支板3-1上，电热风机3-2设置于吹干部底板3-4上靠近吹干部侧板3-4一侧;所述的踏板3-5为圆孔冲孔网，所述的支板3-1是由宽度为25mm的不锈钢方管以25mm间距排列连接而成;所述的踏板3-5冲孔密度为1000～2000个/平方米，孔径为1～3mm。
本发明的工作过程是：
当人站在刷鞋底机上时，电机启动并带动磁性转子，以20～200r/min的转速旋转，此时磁性圆盘刷在磁性转子的磁力驱动力下旋转并上升，与鞋底接触后刷掉的污物立即进入鞋底清洗部的水中，然后人走到吸水部上，鞋底吹干部的电热风机启动，热风在吸水毡毯和吹干部踏板下循环，最后人站在吹干部踏板上即可以完成鞋底的污泥和积雪的去除。
本发明具备以下以下有益效果：
1、本发明的装置箱体上面板为凹凸冲孔网，可以使鞋底污泥与水充分接触，清除污泥和积雪效果显著，并具有防滑功能;
2、本发明的装置中吸水毡毯吸水性高，且易干燥，热风作用下迅速干燥，不影响连续使用，在经吸水毡毯吸除大部分的水分后，再经过鞋底吹干部即完成清除，可使鞋底处于干燥状态，行走过程中不会在地面上留痕迹;
3、本发明去除鞋底上污泥和积雪效果好，组装方便，成本低，适用范围广泛。
