申请日2015.11.27
公开(公告)日2016.09.28
IPC分类号C02F9/02; C02F9/14
摘要
本实用新型公开了一种多功能废水处理设备，是一种既能处理食品工业废水又能分离餐饮废水中油脂的设备。其包括两部分：储料罐和反应器。储料罐内设置有滤网、水平活塞、垂直活塞;反应器内嵌套反应仓，反应仓中央设置有旋转滤膜支架;反应仓为双层结构，夹层中填充有加热材料，可以对废水进行加热处理，在一定程度上解决了废水处理过程中管道易被油脂堵塞的问题。本设备机械性能好，劳动强度小，水油分离率高，一机多用，节能环保，是一种适用于食品工业和餐饮中废水处理的设备。
权利要求书

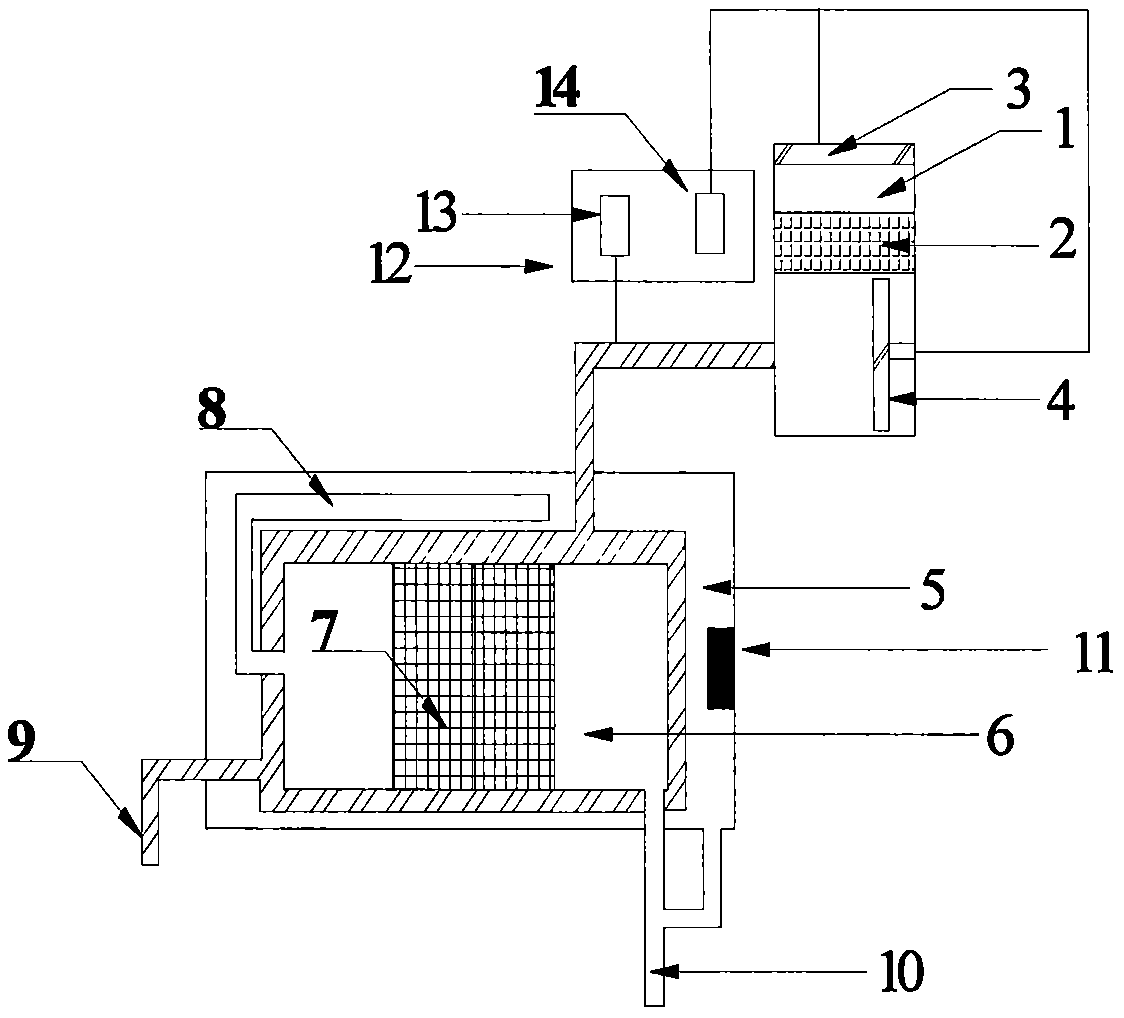

1.一种多功能废水处理设备，包括储料罐(1)和废水反应器(5)，其特征在于：储料罐(1)入口处嵌套有滤网(2)，滤网上端设置有水平活塞(3)，滤网下端设置有垂直活塞(4);反应器(5)中设置有反应仓(6)，反应仓中固定有旋转滤膜支架(7);设备外接电机(12)，电机(12)设置有开关A(13)与开关B(14);所述的多功能废水处理设备，水平活塞(3)与垂直活塞(4)由电机(12)上的开关B(14)串联控制，即启动开关B(14)水平活塞(3)、垂直活塞(4)同时做匀速往复运动;所述的多功能废水处理设备，反应仓(6)通过管道直接连接储料罐(1)，分离管(9)、导烟管(8)、排污阀(10)分别从反应仓(6)中引出，分离管(9)、导烟管(8)、排污阀(10)及反应仓(6)均为双层结构，夹层填充有加热材料，电机(12)的开关A(13)控制加热层;所述的多功能废水处理设备，反应仓(6)双层结构内填充的加热材料为蛭石。
说明书
一种多功能废水处理设备
技术领域
本实用新型属于环保领域，涉及一种废水处理设备，特别是一种多功能废水处理设备。
背景技术
食品加工过程中产生的废水和餐饮业中产生的废水是我们日常生活中比较常见的两种废水，生产方式不同致使排放废水有所差异。如食品加工排放的工业废水中含有SS、CODcr、BOD5、NH3-N常见的粒子，动植物油油脂相对较少。而对于酒店、饭店、家庭生活排放餐饮废水也就是俗称的泔水中含有大量的动物油脂，难溶解，极易腐败变质，促使微生物滋生，而且在处理过程中极易造成管道的堵塞。而现有的一些废水处理设备是将食品工业废水与餐饮废水一同处理，对于油脂含量较高的餐饮废水处理效果不佳，水油分离率低，损耗设备，造成餐饮泔水的大量流失还浪费了可用于制备生物柴油的大量资源。故发明一种多用的废水处理设备，既能处理食品工业废水又能分离餐饮废水中油脂，通过处理废水的性质进行分类处理，本设备操作性强，水油分离效果好，高效环保的餐饮废水处理设备意义重大。
实用新型内容
本实用新型解决上述技术问题所提供的技术方案如下：
一种多功能废水处理设备，包括储料罐和废水反应器，储料罐入口处嵌套有滤网，滤网上端设置有水平活塞，滤网下端设置有垂直活塞;反应器中设置有反应仓，反应仓中固定有旋转滤膜支架;设备外接电机，电机设置有开关A与开关B;所述的多功能废水处理设备，水平活塞与垂直活塞由电机上的开关B串联控制，即启动开关B水平活塞、垂直活塞同时做匀速往复运动;所述的多功能废水处理设备，反应仓通过管道直接连接储料罐，分离管、导烟管、排污阀分别从反应仓中引出，分离管、导烟管、排污阀及反应仓均为双层结构，夹层填充有加热材料。电机的开关A控制加热层;所述的多功能废水处理设备，反应仓双层结构内填充的加热材料为蛭石。
本实用新型的优点和有益效果为：
为实用新型克服废水处理设备处理不同种类废水程序复杂、劳动强度大、工作效率低的缺陷，旨在提供一种多功能废水处理设备，既可以对食品工业生产废水进行处理，又可以高效的回收餐饮业泔水中的油脂。解决废水处理过程中油脂易堵塞管道的问题，机械强度高，一机多用，节能环保。
