申请日2015.11.19
公开(公告)日2016.04.20
IPC分类号C02F9/10; B01D9/02
摘要
本实用新型属于废水处理技术领域，目的是提供一种结构简单、耐腐蚀、适用范围广的高腐蚀含盐废水的蒸发结晶处理系统，包括采用耐腐蚀材料制成的废水槽、供料泵、蒸发器、冷凝器、结晶槽、离心机，废水槽的出水口经供料泵与蒸发器的进水口连通，风机与蒸发器的进气口连通，蒸发器的蒸汽出口与冷凝器连通，蒸发器的排污口经管路与结晶槽连通，结晶槽的出水口与离心机的进水口连通，离心机的滤液出口经管路与废水槽连通，冷凝器的冷凝水出口经管路与后续处理系统连接。本实用新型高腐蚀含盐废水的蒸发结晶处理系统可彻底解决废水对设备的腐蚀问题，系统的抗污染性强，并使得废水中的盐可以结晶回用，废水得到有效处理，系统运行稳定，适用范围广。
权利要求书

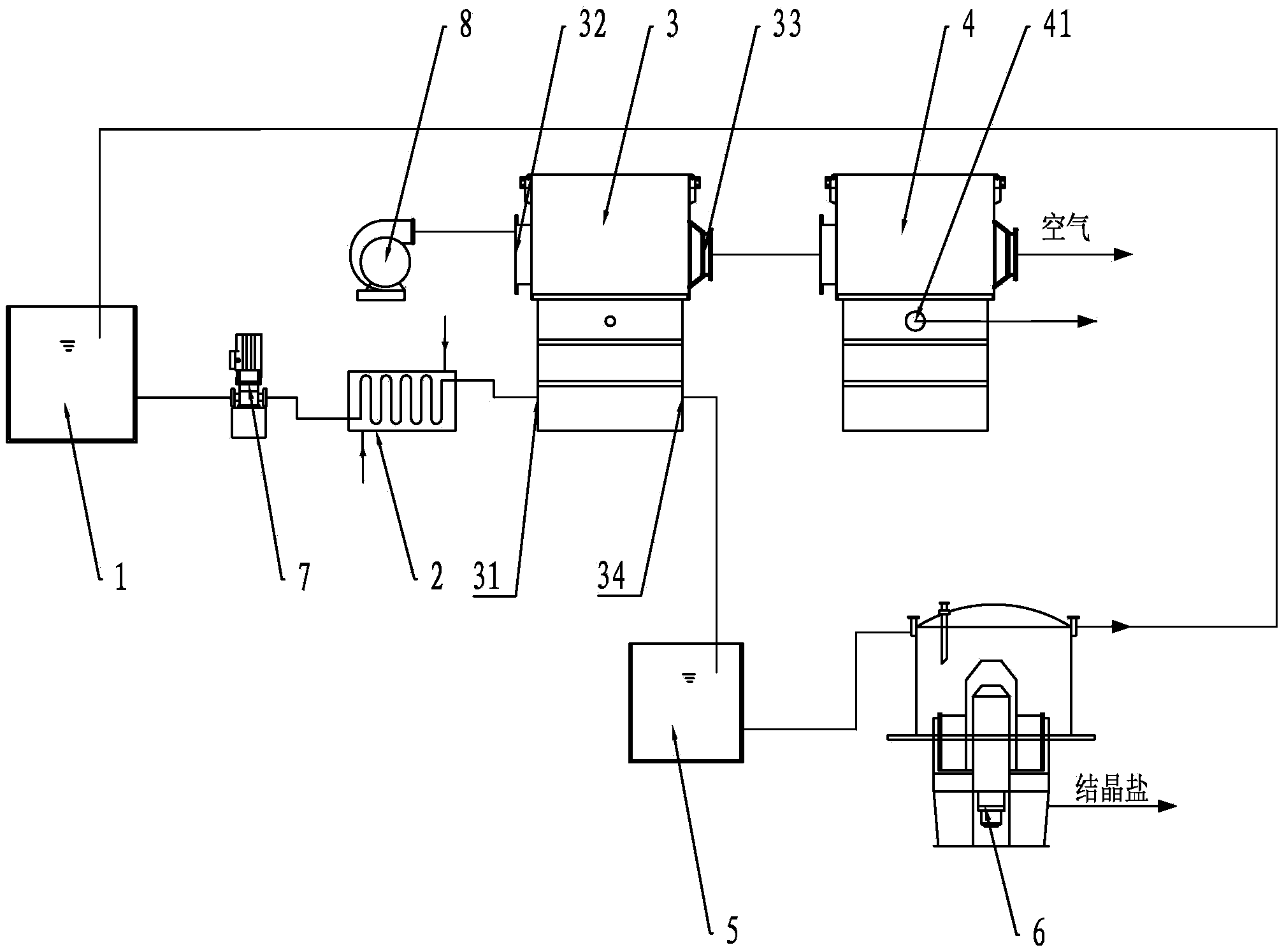

1.一种高腐蚀含盐废水的蒸发结晶处理系统，其特征在于：包括采用耐腐蚀材料制成的废水槽、供料泵、预热器、蒸发器、冷凝器、结晶槽、离心机，废水槽的出水口经供料泵与预热器进水口连接，预热器的出水口经管路与蒸发器的进水口连通，风机经管路与蒸发器的进气口连通，蒸发器的蒸汽出口经管路与冷凝器连通，蒸发器的排污口经管路与结晶槽连通，结晶槽的出水口经管路与离心机的进水口连通，离心机的滤液出口经管路与废水槽连通，冷凝器的冷凝水出口经管路与后续处理系统连接。
2.根据权利要求1所述的高腐蚀含盐废水的蒸发结晶处理系统，其特征在于：所述废水槽和结晶槽采用塑料制成。
3.根据权利要求2所述的高腐蚀含盐废水的蒸发结晶处理系统，其特征在于：所述供料泵和风机采用塑料制成。
4.根据权利要求3所述的高腐蚀含盐废水的蒸发结晶处理系统，其特征在于：所述预热器、蒸发器、冷凝器、离心机采用塑料制成。
说明书
高腐蚀含盐废水的蒸发结晶处理系统
技术领域
本实用新型属于废水处理技术领域，特别是涉及一种高腐蚀含盐废水的蒸发结晶处理系统。
背景技术
工业化生产过程中产生的高含盐废水一直是污水处理行业公认的高难度处理废水，特别是含有腐蚀性较强的盐酸的高含盐废水，若这些废水未经处理直接排放，势必会对水体生物、生活饮用水和工农业生产用水产生极大危害。蒸发是现代化工单元操作之一，目前市场上应用较广的蒸发器由于需要消耗大量高温蒸汽，大多采用不耐腐蚀的金属材质，对于进样的水质要求存在一定的局限性，不适用于高腐蚀含盐废水的处理。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、耐腐蚀、适用范围广的高腐蚀含盐废水的蒸发结晶处理系统。
为解决上述技术问题，本实用新型采用如下技术方案：
一种高腐蚀含盐废水的蒸发结晶处理系统，包括采用耐腐蚀材料制成的废水槽、供料泵、蒸发器、冷凝器、结晶槽、离心机，废水槽的出水口经供料泵与蒸发器的进水口连通，风机经管路与蒸发器的进气口连通，蒸发器的蒸汽出口经管路与冷凝器连通，蒸发器的排污口经管路与结晶槽连通，结晶槽的出水口经管路与离心机的进水口连通，离心机的滤液出口经管路与废水槽连通，冷凝器的冷凝水出口经管路与后续处理系统连接。
本实用新型高腐蚀含盐废水的蒸发结晶处理系统，进一步的，所述废水槽和结晶槽采用塑料制成。
本实用新型高腐蚀含盐废水的蒸发结晶处理系统，进一步的，所述供料泵和风机采用塑料制成。
本实用新型高腐蚀含盐废水的蒸发结晶处理系统，进一步的，所述预热器、蒸发器、冷凝器、离心机采用塑料制成。
本实用新型高腐蚀含盐废水的蒸发结晶处理系统，废水进入蒸发器，与进入蒸发器内的风进行气液接触，饱和湿空气进入冷凝室形成冷凝水，而饱和溶液经离心机分离回收盐类，所有设备均采用耐腐蚀材料制成，可彻底解决废水对设备的腐蚀问题，系统的抗污染性强，并使得废水中的盐可以结晶回用，废水得到有效处理，系统运行稳定，适用范围广。
