申请日2015.11.29
公开(公告)日2017.06.09
IPC分类号E03C1/28; F16L41/02
摘要
本发明涉及一种卫生间洗脸水槽向建筑物排水管道排水的设备，特别涉及一种“小茶壶结构废水利用下水器”。目前市场上用于卫生间洗脸水槽向建筑物排水管道排水的设备，不能防止建筑物管道臭气泄漏。本发明技术方案主要包括：小茶壶，外螺纹下水管，三用篮，密封媒介下水管，其特征是：小茶壶的壶嘴高于壶管的进水口，形成水槽流入壶内的水，完全淹没壶管的进水口，小茶壶内的水位高于壶嘴时，高出的水才会从壶嘴流入建筑物管道，而建筑物管道气体必须通过壶管进入壶内，而壶管的里的存水封住了气体的通道，从而达到防臭的目的。
权利要求书
1.一种“小茶壶结构废水利用下水器”，包括：小茶壶，外螺纹下水管，其特征是：小茶壶的壶嘴高于壶管的进水口，形成水槽流入壶内的水，完全淹没壶管的进水口，小茶壶内的水位高于壶嘴时，高出的水才会从壶嘴流入建筑物管道，而建筑物管道气体必须通过壶管进入壶内，而壶管的里的存水封住了气体的通道，从而达到防臭的目的，排水时，把储水，过滤，利用废水三用篮的出水口与壶管进水口相对，壶内水即流入壶管进水口，把水排向壶嘴，然后进入建筑物排水管，储水时，用于储水时，无出水口的篮壁转向壶管进水口，堵住壶管进水口壶内水出不去，而达到储水的目的，如需将废水留作他用，把三用篮上壁出水口对准壶壁废水利用排水管设置口上的废水利用排水管，水即自然流入废水利用排水管，流向需用废水的地方。
说明书
小茶壶结构废水利用下水器
技术领域：
该发明涉及一种卫生间洗脸水槽向建筑物排水管道排水的设备，特别涉及一种“小茶壶结构废水利用下水器”(本发明采用茶壶的结构，形状亦与茶壶相同，故取名小茶壶)。
背景技术：
目前市场上用于卫生间洗脸水槽向建筑物排水管道排水的设备，不能防止建筑物管道臭气泄漏。
发明内容：

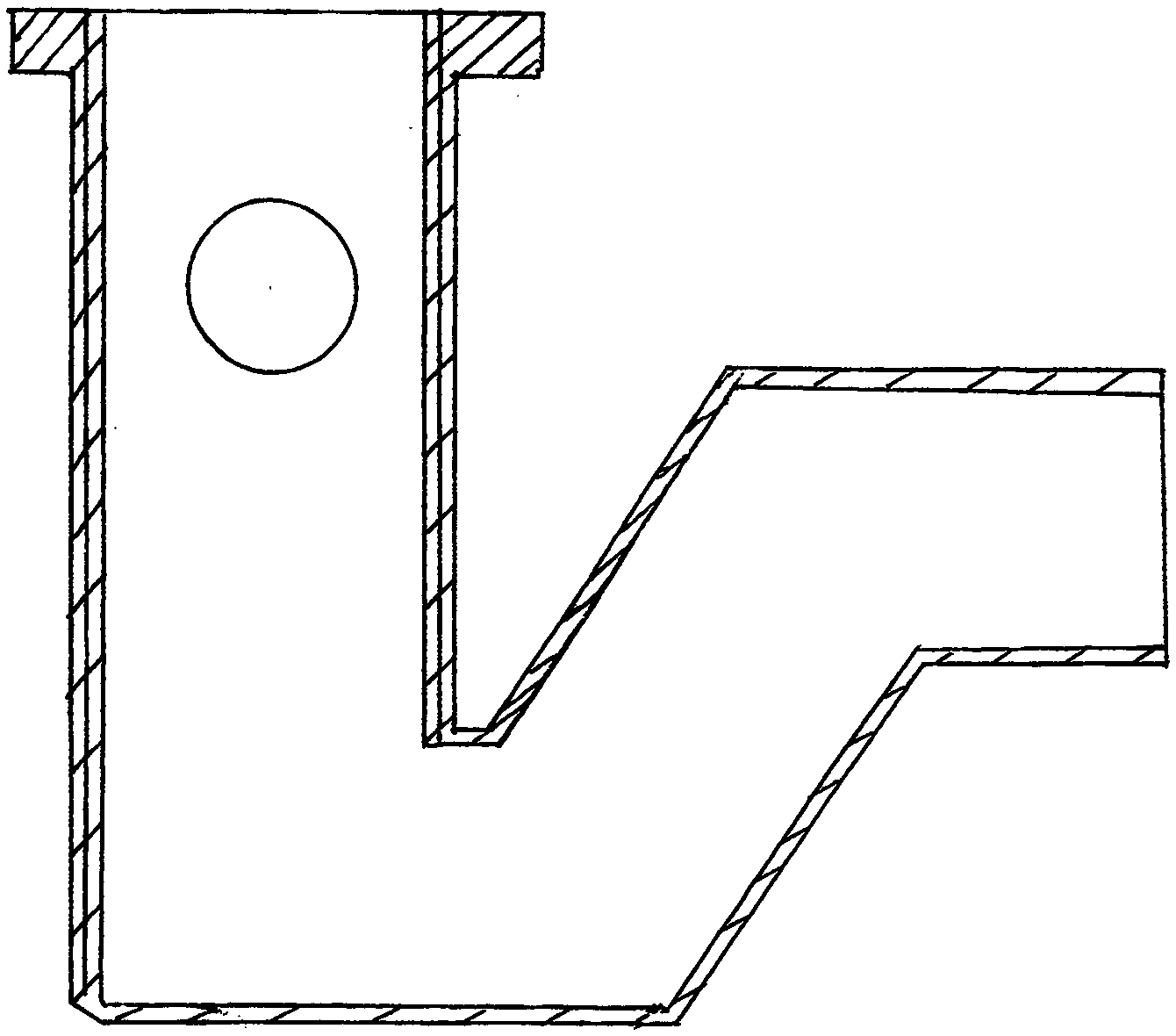

本发明内容是为了克服在以上背景技术中陈述的缺陷而提出的一种“小茶壶结构废水利用下水器”，本发明技术方案主要包括：小茶壶，外螺纹下水管，储水，过滤，利用废水三用篮，三用篮(简称：三用篮)密封媒介下水管，其特征是：小茶壶的壶嘴高于壶管的进水口，形成水槽流入壶内的水，完全淹没壶管的进水口，小茶壶内的水位高于壶嘴时，高出的水才会从壶嘴流入建筑物管道，而建筑物管道气体必须通过壶管进入壶内，而壶管的里的存水封住了气体的通道，从而达到防臭的目的，排水时，把储水，过滤，利用废水三用篮的出水口与壶管进水口相对，壶内水即流入壶管进水口，把水排向壶嘴，然后进入建筑物排水管，储水时，用于储水时，无出水口的篮壁转向壶管进水口，堵住壶管进水口壶内水出不去，而达到储水的目的，如需将废水留作他用，把三用篮上壁出水口对准壶壁废水利用排水管设置口上的废水利用排水管，水即自然流入废水利用排水管，流向需用废水的地方。
