申请日2016.01.01
公开(公告)日2016.06.29
IPC分类号B01D33/06; B01D33/80; C02F1/66; B08B9/087
摘要
本实用新型涉及一种新型污水过滤装置，其技术方案是：过滤罐体的上部设有废水进口、添加剂入口，过滤罐体的底部设有污水出口，所述的过滤罐体的顶部固定电机，所述的电机连接过滤罐体内部的中心杆，所述的中心杆上设有过滤筒，所述的过滤筒和过滤罐体之间设有刮蜡除锈器，刮蜡除锈器与中心杆连接，刮蜡除锈器的下部连接废料出口，所述的刮蜡除锈器包括向上刮刀、固定头、钢丝刷毛、向下刮刀、固定壳，在固定壳的上部设有向上刮刀，在固定壳的下部设有向下刮刀，在固定壳的中部设有钢丝刷，钢丝刷包括钢丝刷毛和固定头，在固定头上固定有钢丝刷毛;本实用新型的有益效果是：结构简单，提高了工作效率，减少了对罐体的腐蚀。
权利要求书
1.一种新型污水过滤装置，其特征是：包括过滤罐体、废水进口、添加剂入口、中心杆、污水出口、刮蜡除锈器、电机、过滤筒和废料出口，过滤罐体的上部设有废水进口、添加剂入口，过滤罐体的底部设有污水出口，所述的过滤罐体的顶部固定电机，所述的电机连接过滤罐体内部的中心杆，所述的中心杆上设有过滤筒，所述的过滤筒和过滤罐体之间设有刮蜡除锈器，刮蜡除锈器与中心杆连接，，刮蜡除锈器的下部连接废料出口，所述的刮蜡除锈器包括向上刮刀、固定头、钢丝刷毛、向下刮刀、固定壳，在固定壳的上部设有向上刮刀，在固定壳的下部设有向下刮刀，在固定壳的中部设有钢丝刷，钢丝刷包括钢丝刷毛和固定头，在固定头上固定有钢丝刷毛。
2.根据权利要求1所述的新型污水过滤装置，其特征是：所述的向上刮刀和向下刮刀上设有倒齿。
说明书
新型污水过滤装置
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种新型污水过滤装置。
背景技术
油田集输过程中产生大量的工业废水，由于水资源的缺乏，需要对水资源进行处理后进行回收利用，回收利用过程中需要进行分步处理，在污水回收罐中需要加入添加剂对污水进行中和处理，添加剂长期使用回导致容易腐蚀板结，造成过滤效果差。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种新型污水过滤装置，结构简单，提高了工作效率，减少了对罐体的腐蚀。

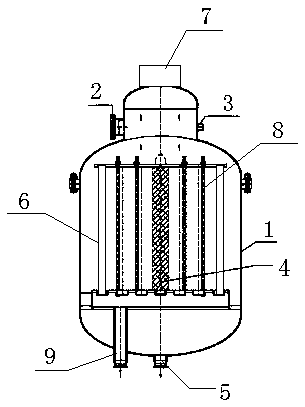

本实用新型提到的一种新型污水过滤装置，其技术方案是：包括过滤罐体、废水进口、添加剂入口、中心杆、污水出口、刮蜡除锈器、电机、过滤筒和废料出口，过滤罐体的上部设有废水进口、添加剂入口，过滤罐体的底部设有污水出口，所述的过滤罐体的顶部固定电机，所述的电机连接过滤罐体内部的中心杆，所述的中心杆上设有过滤筒，所述的过滤筒和过滤罐体之间设有刮蜡除锈器，刮蜡除锈器与中心杆连接，，刮蜡除锈器的下部连接废料出口，所述的刮蜡除锈器包括向上刮刀、固定头、钢丝刷毛、向下刮刀、固定壳，在固定壳的上部设有向上刮刀，在固定壳的下部设有向下刮刀，在固定壳的中部设有钢丝刷，钢丝刷包括钢丝刷毛和固定头，在固定头上固定有钢丝刷毛。
其中，向上刮刀和向下刮刀上设有倒齿，提高刮除效果，减少对罐体的腐蚀，提高罐体的使用寿命。
本实用新型的有益效果是：结构简单，提高了工作效率，减少了对罐体的腐蚀，污水处理过程中，过滤罐体内部加入添加剂，启动电机，电机带动过滤筒实现对污水的过滤分离，提高分离效果，分离过程中刮蜡除锈器转动，刮蜡除锈器上的向上刮刀和向下刮刀实现对罐体内壁的除锈，刮除后的锈通过废料出口分离。
