申请日2015.12.13
公开(公告)日2016.05.11
IPC分类号C02F1/32; C02F1/78
摘要
本实用新型公开了一种树脂壁纸污水处理消毒杀菌的装置,包括第一消毒杀菌室、第二消毒杀菌室和水管，所述第一消毒杀菌室和第二消毒杀菌室通过水管连接，所述第一消毒杀菌室内部设有石英管，所述石英管内设有紫外线灯管，所述第一消毒杀菌室左侧固定安装有电源装置，紫外线灯管的一端连接电源装置，所述第二消毒杀菌室右侧固定安装臭氧发生器，所述臭氧发生器连接臭氧管的一端，所述第二消毒杀菌室内部分布有若干隔板，所述隔板表面设有述臭氧曝气头，所述臭氧曝气头连接臭氧管的另一端，可以更加充分的对树脂壁纸生产过程中的污水进行消毒杀菌处理。

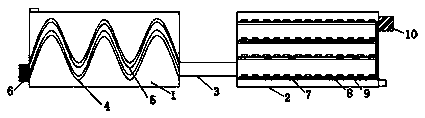

摘要附图
权利要求书
1.一种树脂壁纸污水处理消毒杀菌的装置,包括第一消毒杀菌室(1)、第二消毒杀菌室(2)和水管(3)，其特征在于：所述第一消毒杀菌室(1)和第二消毒杀菌室(2)通过水管(3)连接，所述第一消毒杀菌室(1)内部设有石英管(4)，且石英管(4)呈螺旋状，所述石英管(4)内设有紫外线灯管(5)，所述第一消毒杀菌室(1)左侧固定安装有电源装置(6)，紫外线灯管(5)的一端连接电源装置(6)，所述第二消毒杀菌室(2)右侧固定安装臭氧发生器(10)，所述臭氧发生器(10)连接臭氧管(8)的一端，所述第二消毒杀菌室(2)内部分布有若干隔板(7)，所述隔板(7)表面设有述臭氧曝气头(9)，所述臭氧曝气头(9)连接臭氧管(8)的另一端。
2.根据权利要求1所述的一种树脂壁纸污水处理消毒杀菌的装置，其特征在于：所述隔板(7)至少为四块。
3.根据权利要求1所述的一种树脂壁纸污水处理消毒杀菌的装置，其特征在于：所述隔板(7)上设有通孔(71)。
说明书
一种树脂壁纸污水处理消毒杀菌的装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种树脂壁纸污水处理消毒杀菌的装置。
背景技术
在壁纸生产中，尤其是树脂壁纸生产中，树脂中含有的毒素一般会随着污水流出，无法对其进行消毒杀菌，一些污水处理装置，虽然可以起到消毒杀菌作用，但是不充分，不能对污水进行更进一步的处理，对此，我们提出一种树脂壁纸污水处理消毒杀菌的装置置。
实用新型内容
本实用新型的目的在于提供一种树脂壁纸污水处理消毒杀菌的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种树脂壁纸污水处理消毒杀菌的装置,包括第一消毒杀菌室、第二消毒杀菌室和水管，所述第一消毒杀菌室和第二消毒杀菌室通过水管连接，所述第一消毒杀菌室内部设有石英管，且石英管呈螺旋状，所述石英管内设有紫外线灯管，所述第一消毒杀菌室左侧固定安装有电源装置，紫外线灯管的一端连接电源装置，所述第二消毒杀菌室右侧固定安装臭氧发生器，所述臭氧发生器连接臭氧管的一端，所述第二消毒杀菌室内部分布有若干隔板，所述隔板表面设有述臭氧曝气头，所述臭氧曝气头连接臭氧管的另一端。
优选的，所述隔板至少为四块。
优选的，所述隔板上设有通孔。
与现有技术相比，本实用新型的有益效果是：该消毒杀菌装置，通过紫外线消毒杀菌室和臭氧消毒杀菌室配合，可以更加充分的对树脂壁纸生产过程中的污水进行消毒杀菌处理。
