申请日2015.12.14
公开(公告)日2017.06.20
IPC分类号C02F9/04; C02F103/10
摘要
本发明公开了一种石油开采污水处理装置，包括沉淀池、去油池、氧化罐、活性炭池和缓冲池，所述沉淀池包括第一沉淀池和第二沉淀池，所述第一沉淀池入水口与污水出口相连，所述第二沉淀池通过装有隔网的水管与第一沉淀池出水口相连，所述去油池入水口与第二沉淀池出水口相连，所述去油池、氧化罐、活性炭池和缓冲池依次相连，所述活性炭池有两个池子组成，里面均装有双层活性炭。该石油开采污水处理装置通过沉淀池、去油池、氧化罐和活性炭池处理后可以很大程度上去除污水中的有害物质，并且去油池还可以将水中的油回收利用，非常适合小型油井使用，具有一定的推广性。

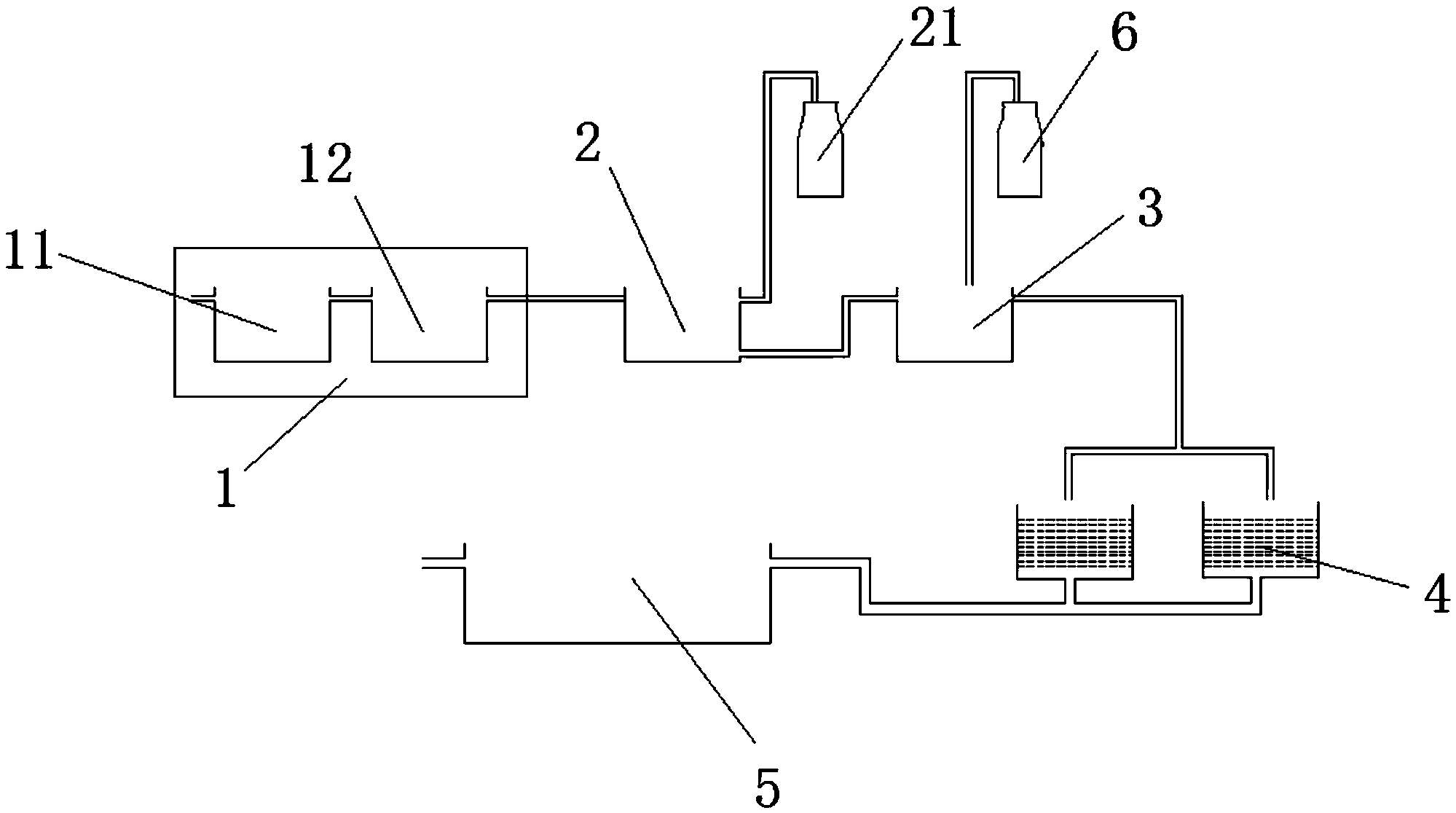

摘要附图
权利要求书
1.一种石油开采污水处理装置，包括沉淀池(1)、去油池(2)、氧化罐(3)、活性炭池(4)、缓冲池(5)和氧化液罐(6)，其特征在于：所述沉淀池(1)包括第一沉淀池(11)和第二沉淀池(12)，所述第一沉淀池(11)入水口与污水出口相连，所述第二沉淀池(12)通过装有隔网的水管与第一沉淀池(11)出水口相连，所述去油池(2)入水口与第二沉淀池(12)出水口相连，所述去油池(2)、氧化罐(3)、活性炭池(4)和缓冲池(5)依次相连，所述活性炭池(4)有两个池子组成，里面均装有双层活性炭，所述氧化罐(3)与氧化液罐(6)相连，所述氧化液罐(6)内装有石油污水氧化液。
2.根据权利要求1所述的一种石油开采污水处理装置，其特征在于：所述沉淀池(1)的入水口和出水口均设置在上部，所述去油池(2)的入水口设置在上部，出水口设置在底部。
3.根据权利要求1所述的一种石油开采污水处理装置，其特征在于：所述去油池(2)还包括储油罐(21)，所述去油池(2)上部还设置有出油口，所述出油口与储油罐(21)相连。
说明书
一种石油开采污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种石油开采污水处理装置。
背景技术
石油开采废水主要来自钻井、采油、洗井、井下作业等不同的工段，这些工段排出的废水中含有石油类、挥发酚、硫化物等污染物。其中石油开采过程中废水排放量最大，污染最重的为石油类。油田开采中，注水是不可缺少的一环，它起到补充和保持油层压力的作用，对提高开采的效率有重要的意义。因此，陆上油田多采用处理后的采油污水作为回注水，近海或海上的油田多以处理后的海水或采油污水作为回注水水源。目前石油开采废水处理方法常用的有化学絮凝法、气浮法、吸附法等，但这些方法比较复杂，成本也比较高，用于作为回注水的水，要求不高，所以将开采废水经过一定处理后就可以作为回注水，没必要用太复杂的方法。
发明内容
本发明的目的在于针对上述现有技术的不足，提供一种石油开采污水处理装置。
本发明的技术方案是这样实现的：一种石油开采污水处理装置，包括沉淀池、去油池、氧化罐、活性炭池、缓冲池和氧化液罐，所述沉淀池包括第一沉淀池和第二沉淀池，所述第一沉淀池入水口与污水出口相连，所述第二沉淀池通过装有隔网的水管与第一沉淀池出水口相连，所述去油池入水口与第二沉淀池出水口相连，所述去油池、氧化罐、活性炭池和缓冲池依次相连，所述活性炭池有两个池子组成，里面均装有双层活性炭，所述氧化管与氧化液罐相连，所述氧化液罐内装有石油污水氧化液。
优选的，所述沉淀池的入水口和出水口均设置在上部，所述沉淀池的入水口设置在上部，出水口设置在底部。
优选的，所述去油池还包括储油罐，所述去油池上部还设置有出油口，所述出油口与储油罐相连。
与现有技术相比，本发明的有益效果是：该石油开采污水处理装置通过沉淀池、去油池、氧化罐和活性炭池处理后可以很大程度上去除污水中的有害物质，并且去油池还可以将水中的油回收利用，非常适合小型油井使用，具有一定的推广性。
