申请日2015.12.14
公开(公告)日2016.05.11
IPC分类号B01F7/18; C02F3/12
摘要
一种用于污水处理的低速搅拌设备，包括搅拌轴、变频电机和支撑板，所述支撑板设置在污泥池上方，变频电机固定在所述支撑板上方的中间位置处，搅拌轴位于污泥池内，且通过减速机与变频电机相连接，支撑板上表面对称设有两个支撑架，支撑架上固定设有电机，电机还连接有丝母，变频电机的两侧设有连接杆，所述连接杆远离变频电机的一端的下侧设有丝杆，所述丝杆与丝母相配合;所述搅拌轴下方连接有搅拌装置。本实用新型的有益效果是可以实现搅拌装置的上下运动，根据实际来调整位置;搅拌装置相对简单的搅拌叶片而言，其搅拌效率更高;供气装置配合搅拌装置使用，提高了氧气与活性污泥的混合效果。

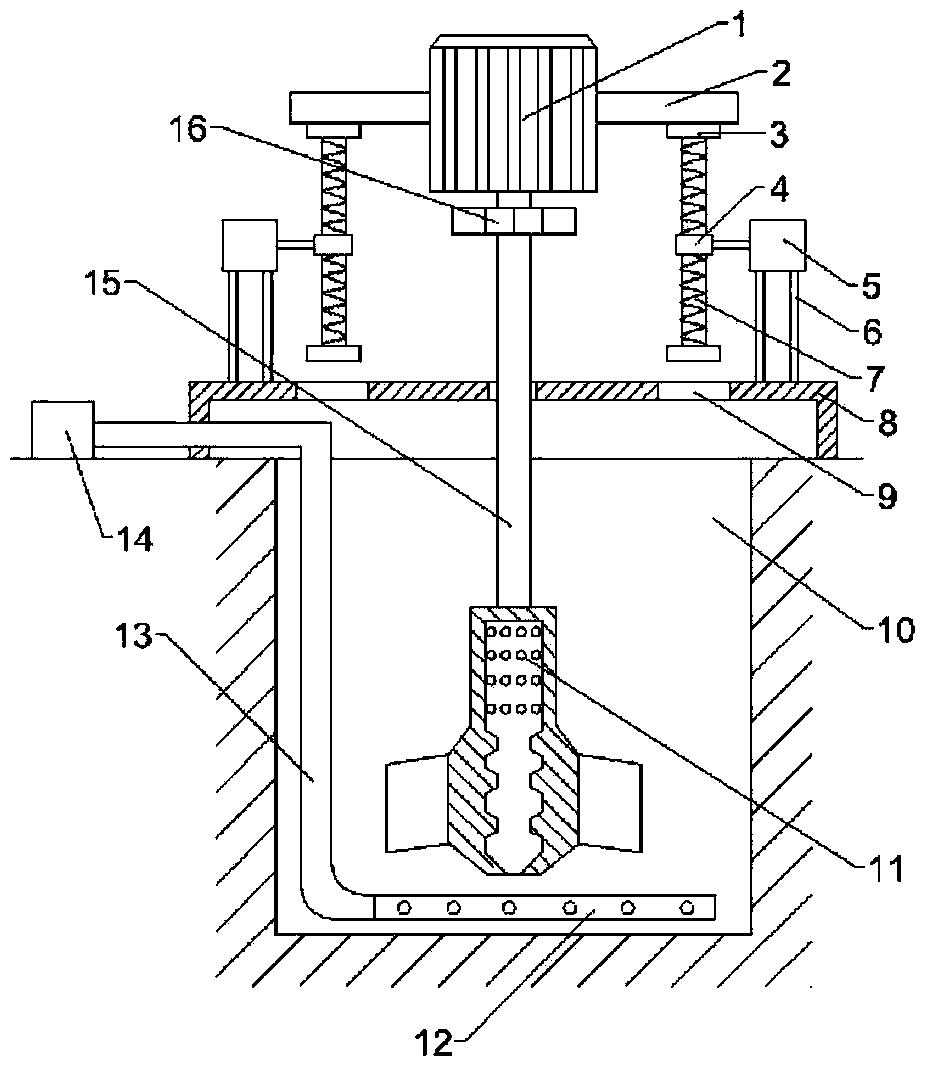

摘要附图
权利要求书
1.一种用于污水处理的低速搅拌设备，包括搅拌轴、变频电机和支撑板，其特征在于，所述支撑板设置在污泥池上方，变频电机固定在所述支撑板上方的中间位置处，搅拌轴位于污泥池内，且通过减速机与变频电机相连接，支撑板上表面对称设有两个支撑架，支撑架上固定设有电机，电机还连接有丝母，变频电机的两侧设有连接杆，所述连接杆远离变频电机的一端的下侧设有丝杆，所述丝杆与丝母相配合;所述搅拌轴下方连接有搅拌装置，所述搅拌装置包括搅拌构件，搅拌构件由与搅拌轴连接的连接部和设于连接部上的搅拌叶片组成，所述连接部的中心轴处为中空内腔，所述连接部位于搅拌轴与搅拌叶片之间的位置上钻设有多个连通连接部外侧和中空内腔的透水孔，所述中空内腔位于透水孔下方位置的内腔壁设有多个凸起，所述连接部上位于搅拌叶片下方的位置上设有连通中空内腔的通孔;污泥池底部还设有供气装置，所述供气装置包括外环气管、内环气管和若干连接气管，外环气管和内环气管通过连接气管相连通，外环气管、内环气管和连接气管上均匀设有若干出气孔。
2.根据权利要求1所述的一种用于污水处理的低速搅拌设备，其特征在于，所述丝杆的上下两端均设有限位块，限位块的形状为圆形，限位块采用橡胶制作而成。
3.根据权利要求2所述的一种用于污水处理的低速搅拌设备，其特征在于，所述支撑板的两侧还分别对称设有圆形开口，开口的位置与丝杆相对应，且开口的直径大于限位块的外径。
4.根据权利要求1所述的一种用于污水处理的低速搅拌设备，其特征在于，所述中空内腔壁上的凸起为梯形状。
5.根据权利要求1所述的一种用于污水处理的低速搅拌设备，其特征在于，所述供气装置通过进气管与位于污泥池外部的气泵相连接。
说明书
一种用于污水处理的低速搅拌设备
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种用于污水处理的低速搅拌设备。
背景技术
活性污泥法是一种污水的好氧生物处理法，由英国的克拉克(Clark)和盖奇(Gage)于1912年发明。如今，活性污泥法及其衍生改良工艺是处理城市污水最广泛使用的方法。它能从污水中去除溶解性的和胶体状态的可生化有机物以及能被活性污泥吸附的悬浮固体和其他一些物质，同时也能去除一部分磷素和氮素。该法是在人工充氧条件下，对污水和各种微生物群体进行连续混合培养，形成活性污泥。利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有机污染物。
现有污泥池中的搅拌轴长度不一，这样就会出现搅拌轴带动件半夜旋转后，只能在局部进行搅动，搅动的范围过小，且单纯地利用搅拌叶片去搅拌，其搅拌效果较差;在搅拌过程中，还需要配合供气装置使得好氧生物能够更好地处理有机污染物。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的低速搅拌设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的低速搅拌设备，包括搅拌轴、变频电机和支撑板，所述支撑板设置在污泥池上方，变频电机固定在所述支撑板上方的中间位置处，搅拌轴位于污泥池内，且通过减速机与变频电机相连接，支撑板上表面对称设有两个支撑架，支撑架上固定设有电机，电机还连接有丝母，变频电机的两侧设有连接杆，所述连接杆远离变频电机的一端的下侧设有丝杆，所述丝杆与丝母相配合;所述搅拌轴下方连接有搅拌装置，所述搅拌装置包括搅拌构件，搅拌构件由与搅拌轴连接的连接部和设于连接部上的搅拌叶片组成，所述连接部的中心轴处为中空内腔，所述连接部位于搅拌轴与搅拌叶片之间的位置上钻设有 多个连通连接部外侧和中空内腔的透水孔，所述中空内腔位于透水孔下方位置的内腔壁设有多个凸起，所述连接部上位于搅拌叶片下方的位置上设有连通中空内腔的通孔;污泥池底部还设有供气装置，所述供气装置包括外环气管、内环气管和若干连接气管，外环气管和内环气管通过连接气管相连通，外环气管、内环气管和连接气管上均匀设有若干出气孔。
作为本实用新型进一步的方案：所述丝杆的上下两端均设有限位块，限位块的形状为圆形，限位块采用橡胶制作而成。
作为本实用新型再进一步的方案：所述支撑板的两侧还分别对称设有圆形开口，开口的位置与丝杆相对应，且开口的直径大于限位块的外径。
作为本实用新型再进一步的方案：所述中空内腔壁上的凸起为梯形状。
作为本实用新型再进一步的方案：所述供气装置通过进气管与位于污泥池外部的气泵相连接。
本实用新型的有益效果是可以实现搅拌装置的上下运动，根据实际来调整位置;搅拌装置相对简单的搅拌叶片而言，其搅拌效率更高;供气装置配合搅拌装置使用，提高了氧气与活性污泥的混合效果。
