申请日2015.12.14
公开(公告)日2016.03.23
IPC分类号C02F11/12; B01D25/32; B01D25/21
摘要
本发明提供一种污泥电渗透高干脱水设备的自动清洗机构，包括行走装置、定位装置、升降装置、和清洁本体，定位装置通过传感器定位，电动推杆限位推动限位卡板卡住拉板小车，利用拉板小车动力拉动清洗本体移动至需要清洗的相邻两件压滤板框中间。本发明相对于现有技术而言的有益效果是：经行走装置和升降装置的设置，实现了自动清洗，定位装置整套清洗机构移动至需要清洗的相邻两件压滤板框中间。

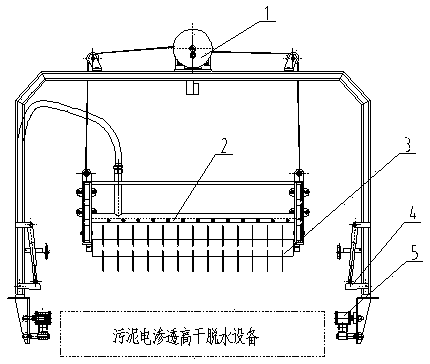

摘要附图
权利要求书
1.一种污泥电渗透高干脱水设备的自动清洗机构，包括行走装置(5)、定位装置(4)、升降装置(1)和清洁本体，其特征在于，所述定位装置通过传感器定位(106)，电动推杆限位推动限位卡板(107)卡住拉板小车，利用拉板小车(108)动力拉动清洗本体移动至需要清洗的相邻两件压滤板框中间。
2.如权利要求1所述的自动清洗机构，其特征在于，所述清洗本体包括一个旋转毛刷装置和若个高压清洗喷头(2)。
3.如权利要求2所述的自动清洗机构，其特征在于，所述旋转毛刷装置包括滚筒及滚筒上旋转毛刷(3)。
4.如权利要求3所述的自动清洗机构，其特征在于，所述旋转毛刷(3)为整套圆周面均安装有尼龙刷毛(104)，且所述尼龙刷毛(104)紧密排列。
5.如权利要求1或2所述的自动清洗机构，其特征在于，所述高压清洗喷头(2)和高压软管(101)相连接。
6.如权利要求1或2所述的自动清洗机构，其特征在于，所述行走装置无需其它动力机构，通过定位装置限位卡住拉板小车，利用拉板小车(108)动力在方管轨道上移动，清洗各相邻压滤板框。
7.如权利要求5所述的自动清洗机构，其特征在于，所述卡位轮由尼龙材料制作而成，置于导轨下方。
8.如权利要求1或2所述的自动清洗机构，其特征在于，所述清洗本体两侧设有用于卡住滤室板框的绝缘轮(103)。
9.如权利要求1或2所述的自动清洗机构，其特征在于，所述升降机构由电机驱动驱动转盘，转盘带动旋转吊带(102)升降所述清洗本体。
说明书
一种污泥电渗透高干脱水设备的自动清洗机构
技术领域
一种污泥电渗透高干脱水设备的清洗机构，属于污泥处理、污泥深度脱水领域设备。
背景技术
污泥电渗透高干脱水设备中的重点部件滤布、阴极网工作一段时间后，由于污泥中的一些粘稠物质很容易致使滤布结块，污泥电渗透作用致使阴极网结垢等问题，严重影响污泥脱水效率。
中国发明专利公开号为CN104958956A，发明名称为一种用于污泥电渗透脱水机滤带的清洗装置，公开了一种电渗透脱水机滤带的清洗装置，但它分别对滤带和滤布进行清洗，但对于在压滤机上的滤室板框和滤网不能自动清洗。
发明内容
本发明要解决的技术问题是提供一种结构简单、定位准确、清洗干净的污泥电渗透高干脱水设备清洗机构。
本发明的技术方案是：
一种污泥电渗透高干脱水设备的自动清洗机构，包括行走装置、定位装置、升降装置、和清洁本体，定位装置通过传感器定位，电动推杆限位推动限位卡板卡住拉板小车，利用拉板小车动力拉动清洗本体移动至需要清洗的相邻两件压滤板框中间。
进一步地，上述清洗本体包括一个旋转毛刷装置和若个高压清洗喷头。
进一步地，上述旋转毛刷装置包括滚筒及滚筒上旋转毛刷。
进一步地，上述旋转毛刷为整套圆周面均安装有尼龙刷毛，且尼龙刷毛紧密排列。
进一步地，上述高压清洗喷头和高压软管相连接。
进一步地，上述行走装置无需其它动力机构，通过定位装置限位卡住拉板小车，利用拉板小车动力在方管轨道上移动，清洗各相邻压滤板框。
进一步地，上述卡位轮由尼龙材料制作而成，置于导轨下方。
进一步地，上述清洗本体两侧设有用于卡住滤室板框的绝缘轮。
进一步地，上述升降机构由电机驱动驱动转盘，转盘带动旋转吊带升降清洗本体。
本发明相对于现有技术而言的有益效果是：经行走装置和升降装置的设置，实现了自动清洗，定位装置整套清洗机构移动至需要清洗的相邻两件压滤板框中间。
同时，绝缘轮的设计保证清洗本体进一步置于相邻两件板框之间。
清洗喷头和旋转毛刷有利于清洗滤布结块和阴极网结垢。
