申请日2016.01.05
公开(公告)日2016.07.06
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型流化床污水处理系统，包括缺氧/厌氧流化床和好氧流化床，缺氧/厌氧流化床的底部设置有污水进口，污水进口处设置有阀门，缺氧/厌氧流化床内置有固体床料，固体床料上生长有活性生物膜，好氧流化床内下部设置有曝气头，曝气头与曝气管相连，曝气头上部设置有下拦截网和上拦截网，上拦截网设置在下拦截网上部，下拦截网和上拦截网之间置有固体床料，固体床料上生长有活性生物膜，好氧流化床上部设置有出液口，出液口处设置有阀门，缺氧/厌氧流化床上部与好氧流化床下拦截网下部连通，连通的通道上设置有滤网，好氧流化床的上部与缺氧/厌氧流化床的底部由回流管连通，固体床料由输料装置补给，该系统结构紧凑，污水净化效率高。
权利要求书

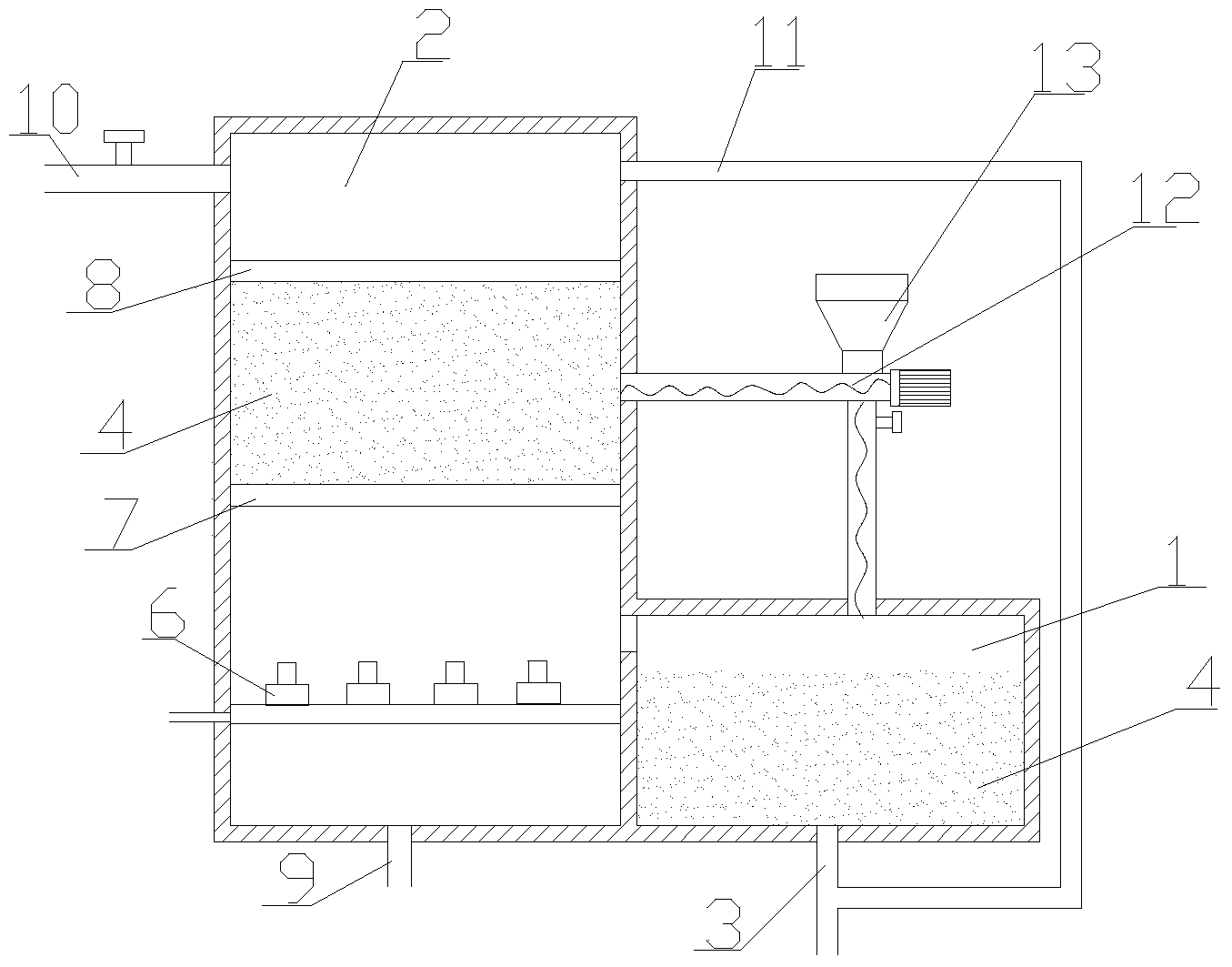

1.一种新型流化床污水处理系统，其特征在于：包括缺氧/厌氧流化床(1)和好氧流化床(2)，所述缺氧/厌氧流化床(1)的底部设置有污水进口(3)，所述污水进口(3)处设置有阀门，所述缺氧/厌氧流化床(1)内置有固体床料(4)，所述固体床料(4)上生长有活性生物膜，所述好氧流化床(2)内下部设置有曝气头(6)，所述曝气头(6)与曝气管相连，所述曝气头(6)上部设置有下拦截网(7)和上拦截网(8)，所述上拦截网(8)设置在下拦截网(7)上部，所述下拦截网(7)和上拦截网(8)之间置有固体床料(4)，所述固体床料(4)上生长有活性生物膜，所述好氧流化床(2)上部设置有出液口(10)、底部设置有排污口(9)，所述出液口(10)处设置有阀门，所述缺氧/厌氧流化床(1)上部与好氧流化床(2)下拦截网(7)下部连通，连通的通道上设置有滤网，所述好氧流化床(2)的上部与缺氧/厌氧流化床(1)的底部由回流管(11)连通，所述固体床料(4)由输料装置(12)补给。
2.根据权利要求1所述的一种新型流化床污水处理系统，其特征在于：所述输料装置(12)包括横向单螺旋输料管和纵向输料管，所述纵向输料管的入口处设置在横向单螺旋输料管上，所述纵向输料管的入口处设置有加料斗(13)，所述纵向输料管上设置有阀门。
说明书
一种新型流化床污水处理系统
技术领域
本实用新型涉及污水处理领域，特别涉及一种新型流化床污水处理系统。
背景技术
目前，随着社会发展，水资源的短缺、环境的污染问题已经越来越严重，污水、废水的处理便显得尤为重要，由于废水中可能含有能致病的微生物、能促进水生植物生长的营养物质以及可能致病的其它有毒化合物，为了保护人类的健康，废水在重新利用或直接排入环境之前必须经过适当的处理;生物流化床污水处理系统以其处理效果好、运行可靠、微生物活性强等特点，得到了广泛的应用。但目前的生物流化床污水处理系统仍然存在较大的缺陷，主要体现在，体积庞大，成本高，污水净化效率有待提高等等。
实用新型内容
有鉴于此，本实用新型的目的是提供一种新型流化床污水处理系统，结构紧凑、节约成本，污水净化效率高、效果好。
本实用新型的目的是通过以下技术方案实现的：
一种新型流化床污水处理系统，包括缺氧/厌氧流化床和好氧流化床，所述缺氧/厌氧流化床的底部设置有污水进口，所述污水进口处设置有阀门，所述缺氧/厌氧流化床内置有固体床料，所述固体床料上生长有活性生物膜，所述好氧流化床内下部设置有曝气头，所述曝气头与曝气管相连，所述曝气头上部设置有下拦截网和上拦截网，所述上拦截网设置在下拦截网上部，所述下拦截网和上拦截网之间置有固体床料，所述固体床料上生长有活性生物膜，所述好氧流化床上部设置有出液口，所述出液口处设置有阀门，所述缺氧/厌氧流化床上部与好氧流化床下拦截网下部连通，所述连通通道上设置有滤网，所述好氧流化床的上部与缺氧/厌氧流化床的底部由回流管连通，所述固体床料由输料装置补给。
进一步，所述输料装置包括横向单螺旋输料管和纵向输料管，所述纵向输料管的入口处设置在横向单螺旋输料管上，所述纵向输料管的入口处设置有加料斗，所述纵向输料管上设置有阀门。
本实用新型的有益效果是：
本实用新型流化床污水处理系统，结构简单、紧凑，占地面积小，节约成本，通过好氧流化床及缺氧/厌氧流化床对污水的处理，处理效率高，本系统可以通过关闭污水进口及出液口阀门，污水自动在系统中循环，实现污水净化效果好的目的。
本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。
