申请日2015.12.16
公开(公告)日2016.03.09
IPC分类号C02F1/46; C02F1/72; C02F1/52
摘要
本发明涉及一种新型电离式污水处理器，包括壳体(1)和导流斗(2)，其中，所述的导流斗(2)装于壳体(1)的上端，所述导流斗(2)内设有筛网(3)和导流板(4)，所述导流板(4)设于筛网(3)的下端;所述壳体(1)内的中端位置设有过滤网一(8)，所述的过滤网一(8)通过安装板(7)固定在壳体(1)内;所述的滤网一(8)将壳体(1)内的空间分为上端的出水区和下端的沉淀区(10);所述出水区设有若干个出水口(6)，所述沉淀区(10)的下端设有若干个排污口(14);所述导流斗(2)的下端面与氧化室(9)的上端相连接，所述的氧化室(9)内设有电离式氧化反应器，所述氧化室(9)的下端面设有过滤网二(13)。

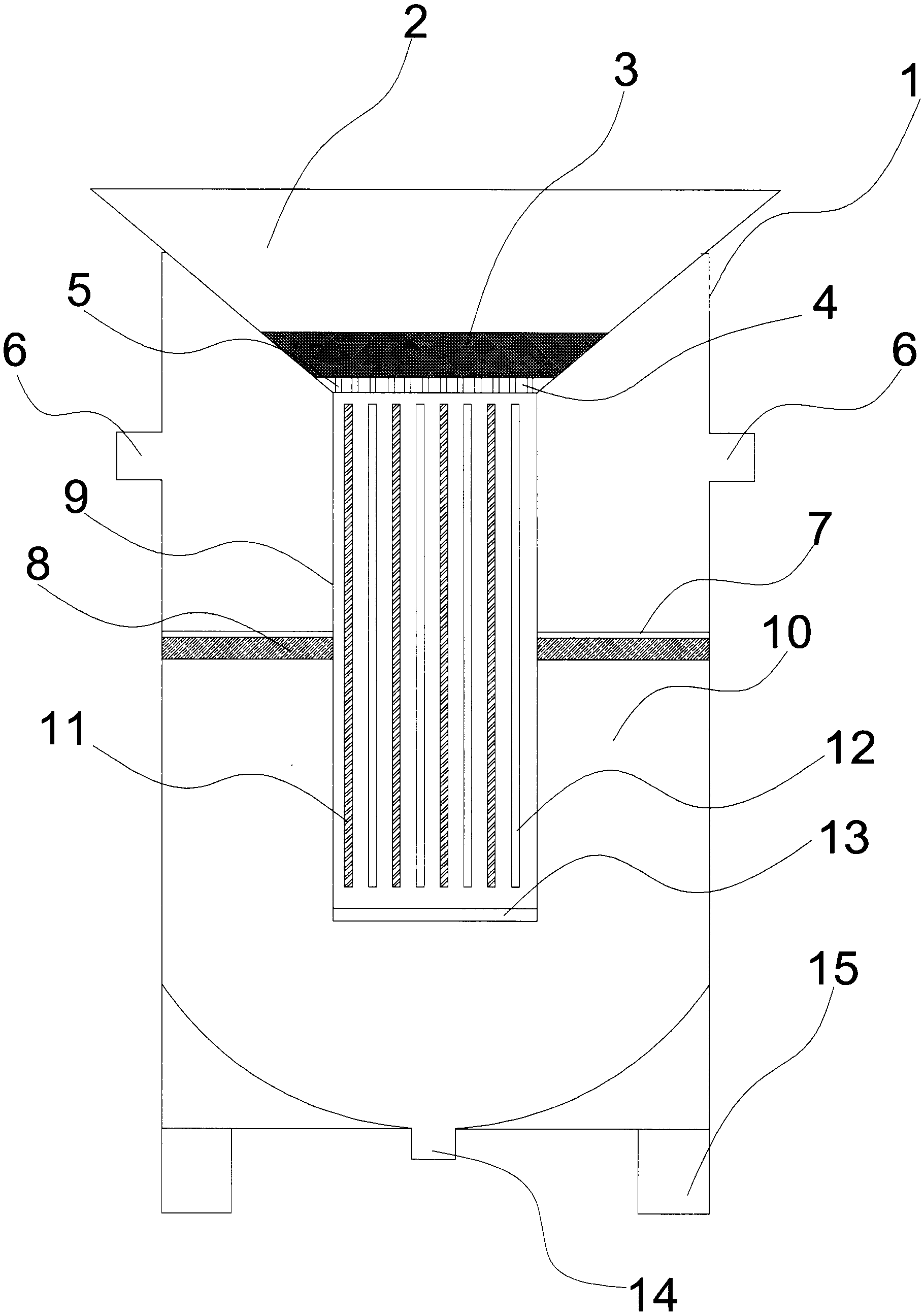

摘要附图
权利要求书
1.一种新型电离式污水处理器，包括壳体(1)和导流斗(2)，其特征在于，所述的导流斗(2)装于壳体(1)的上端，所述导流斗(2)内设有筛网(3)和导流板(4)，所述导流板(4)设于筛网(3)的下端;所述壳体(1)内的中端位置设有过滤网一(8)，所述的过滤网一(8)通过安装板(7)固定在壳体(1)内;所述的滤网一(8)将壳体(1)内的空间分为上端的出水区和下端的沉淀区(10);所述出水区设有若干个出水口(6)，所述沉淀区(10)的下端设有若干个排污口(14);所述导流斗(2)的下端面与氧化室(9)的上端相连接，所述的氧化室(9)内设有电离式氧化反应器，所述氧化室(9)的下端面设有过滤网二(13);其中，所述电离式氧化反应器由若干块阳级电板(11)和若干块阴级电板(12)组合而成，所述阳级电板(11)和阴级电板(12)的数量相同;所述壳体(1)的底面设有若干个支撑脚(15);所述导流斗(2)的垂直截面为一个倒置的梯形结构。
2.根据权利要求1所述的电离式污水处理器，其特征在于：所述的筛网(3)为50～100目结构。
3.根据权利要求1所述的电离式污水处理器，其特征在于：所述导流板(4)上设有若干个导流孔(5)。
4.根据权利要求1所述的电离式污水处理器，其特征在于：所述沉淀区(10)的下表面为弧型结构。
5.根据权利要求1所述的电离式污水处理器，其特征在于：所述壳体(1)位长方体或圆柱体结构。
说明书
一种新型电离式污水处理器
技术领域
本发明涉及废水处理技术领域，尤其是一种电离式污水处理器。
背景技术
随着水资源的日趋紧张，污水处理净化，回收再利用已经成为经济社会发展中不可或缺的一个重要发展方向，各种污水处理设备不断的被应用于废水处理领域。工业污水由于种类繁多、成分复杂，处理难度较大，常常需要大型的处理设备，而小型工厂或者家庭来说现有的污水处理设备存在面积庞大、设备复杂、处理时间长或存在处理效果不佳，处理成本高，出水水质差等问题。
本发明人以电化学为基础，以材料学为切入点研究开发一种多用途的高级氧化反应器技术，使用该反应器技术装置可对化工、制药行业的废水中的有机污染物进行有效的强氧化分解，同时可以对高浓度的垃圾渗滤液、污水厂剩余含水污泥中的有机污染进行有效的氧化分解，使用该装置还可以对水体中藻毒素及瓜果蔬菜、粮食、茶叶中的残留有机农药进行有效的降解。
发明内容
本发明的目的在于：针对现有技术中存在的缺陷或不足，提供一种在外加电场作用下以水为介质进行电离，产生高浓度的氧化性物质来对水体中的有机污染物进行强氧化分解，达到保护环境，保障身体健康之目的适用于小型工厂或者家庭使用的污水处理器。
本发明采用的技术方案是这样的：一种电离式污水处理器，包括壳体1和导流斗2，其中，所述的导流斗2装于壳体1的上端，所述导流斗2内设有筛网3和导流板4，所述导流板4设于筛网3的下端;所述壳体1内的中端位置设有过滤网一8，所述的过滤网一8通过安装板7固定在壳体1内;所述的滤网一8将壳体1内的空间分为上端的出水区和下端的沉淀区10;所述出水区设有若干个出水口6，所述沉淀区10的下端设有若干个排污口14;所述导流斗2的下端面与氧化室9的上端相连接，所述的氧化室9内设有电离式氧化反应器，所述氧化室9的下端面设有过滤网二13;所述电离式氧化反应器由若干块阳级电板11和若干块阴级电板12组合而成，所述阳级电板11和阴级电板12的数量相同;所述壳体1的底面设有若干个支撑脚15;所述导流斗2的垂直截面为一个倒置的梯形结构。
进一步，所述的筛网3为50～100目。
进一步，所述导流板4上设有若干个导流孔5。
进一步，所述沉淀区24的下表面为弧型结构。
进一步，所述壳体1位长方体或圆柱体结构。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明结构简单，使用成本低廉，出水效果优异，特别适宜小型工厂或者家庭使用。
2、本发明的电离式高级氧化反应器，以水为介质激发生成的氧化性物质(·OH)浓度在同等电压条件下是现有电化学技术的14倍，对污染有机物的去除率高达95%，对细菌病毒的去除率达到95%。
3、本发明可广泛用于化工废水、造纸废水、垃圾渗滤液、饮水水源的处理与处置，作为氧化剂发生器使用时可以对食品中残留有害物进行有效的去除，同时可以用于瓜果、蔬菜、茶叶残留农药的降解，亦可用于医疗器件的杀毒灭菌。
