申请日2015.12.17
公开(公告)日2016.08.03
IPC分类号C02F3/28
摘要
本实用新型公开了一种处理高浓度难降解综合工业废水的脉冲布水式水解酸化池，包括至少一个处理池格，处理池格内设置有布水总管、配水渠、脉冲布水器和布水支管，所述布水总管通过虹吸管与所述脉冲布水器相连，所述配水渠位于所述处理池格的最上端，且配水渠上设有进水管，所述脉冲布水器下端与分布在处理池格池底的脉冲布水头相连接，所述脉冲布水头底部垂直连接布水主管，所述布水主管与配水渠平行，且其上均匀垂直连接若干布水支管。本实用新型可根据厌氧池的尺寸，设计多套脉冲布水式水解酸化系统，适用于各种规模的厌氧池，处理各种排量的污水，实用性和灵活性强。

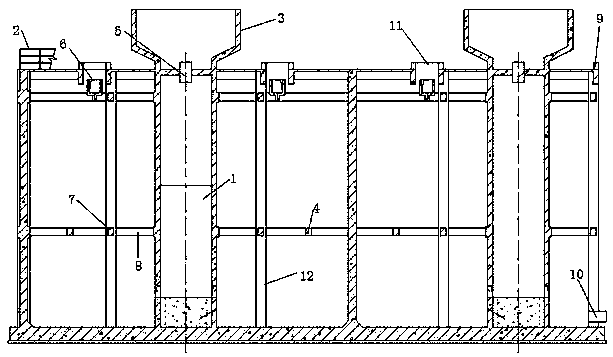

摘要附图
权利要求书
1.一种处理高浓度难降解综合工业废水的脉冲布水式水解酸化池，其特征在于：包括至少一个处理池格，处理池格内设置有布水总管(1)、配水渠(2)、脉冲布水器(3)和布水支管(4)，所述布水总管(1)通过虹吸管(5)与所述脉冲布水器(3)相连，所述配水渠(2)位于所述处理池格的最上端，且配水渠(2)上设有进水管(6)，所述脉冲布水器(3)下端与分布在处理池格池底的脉冲布水头(7)相连接，所述脉冲布水头(7)底部垂直连接布水主管(8)，所述布水主管(8)与配水渠(2)平行，且其上均匀垂直连接若干布水支管(4)。
2.如权利要求1所述的处理高浓度难降解综合工业废水的脉冲布水式水解酸化池，其特征在于，所述处理池格内设置有污泥回流管(9)，所述污泥回流管(9)与好氧池连接。
3.如权利要求1或2所述的处理高浓度难降解综合类工业废水的脉冲布水式水解酸化池，其特征在于，所述处理池格的底部设有排泥管(10)，处理池格的顶部设有出水渠(11)。
4.如权利要求3所述的处理高浓度难降解综合类工业废水的脉冲布水式水解酸化池，其特征在于，所述处理池格底部设有布水管支墩(12)，所述脉冲布水头(7)固定在所述布水管支墩(12)上。
说明书
一种处理高浓度难降解综合工业废水的脉冲布水式水解酸化池
技术领域
本实用新型涉及一种处理垃圾渗滤液、印染废水等含高浓度难降解有机污染物的综合类工业废水处理系统，尤其涉及一种用于处理高浓度难降解综合类工业废水的脉冲布水式水解酸化系统。
背景技术
现有的难降解性、高浓度有机废水来源广泛，包括含高浓度难降解有机污染物的垃圾渗滤液、印染、造纸、化工和制药等多个工业领域，具有有机污染物浓度高，产量大，成分复杂，难于降解等特点，且水中含有硫类、酚类、氰化物以及笨、金属盐类等有毒物质，近年来，难降解有机废水的排放量逐年提高，已成为环境污染的重要来源，因此，此类废水的处理日益受到重视。用于处理高浓度难降解综合类工业废水的脉冲布水式水解酸化池可以将废水中大分子的物质转化为小分子的物质，使环链或长链的不易生物降解的有机物水解为短链低分子容易降解的有机物，改善废水的可生化性，为后续进一步生化处理创造良好的环境。而现有技术中的水解酸化系统不能对难降解的有机物废水进行有效地降解，处理废水的效率比较低。
实用新型内容
针对现有技术的不足，本实用新型所要解决的技术问题在于一种处理高浓度难降解综合工业废水的脉冲布水式水解酸化池，对难降解的有机物废水进行有效地降解，处理废水的效率高。
为了解决上述技术问题，本实用新型通过以下技术方案来实现：一种处理高浓度难降解综合工业废水的脉冲布水式水解酸化池，包括至少一个处理池格，处理池格内设置有布水总管、配水渠、脉冲布水器和布水支管，所述布水总管通过虹吸管与所述脉冲布水器相连，所述配水渠位于所述处理池格的最上端，且配水渠上设有进水管，所述脉冲布水器下端与分布在处理池格池底的脉冲布水头相连接，所述脉冲布水头底部垂直连接布水主管，所述布水主管与配水渠平行，且其上均匀垂直连接若干布水支管。
进一步的，所述处理池格内设置有污泥回流管，所述污泥回流管与好氧池连接。
进一步的，所述处理池格的底部设有排泥管，处理池格的顶部设有出水渠。
进一步的，所述处理池格底部设有布水管支墩，所述脉冲布水头固定在所述布水管支墩上。
与现有技术相比，本实用新型的技术方案具有如下有益效果：本实用新型优选实施例提供的处理高浓度难降解综合工业废水的脉冲布水式水解酸化系统，使难降解的废水经水解酸化处理后，转化为挥发性中间产物，有效地提高了废水的可生化性。本实用新型采用脉冲布水器，并且在脉冲布水器中设置虹吸管，对厌氧池内形成周期性的脉冲进水，搅起池底废水中的难分解的有机物，使其与微生物得到充分的接触反应，处理效率高;采用脉冲布水方式，水力起到搅拌作用，使厌氧池内废水中的有机物与微生物均匀混合，保证了废水的酸化度及难降解有机物的良好降解效果，又免除了设置搅拌机等设备费用，降低了废水处理成本;本实用新型可根据厌氧池的尺寸，设计多套脉冲布水式水解酸化系统，适用于各种规模的厌氧池，处理各种排量的污水，实用性和灵活性强。
