申请日2015.12.17
公开(公告)日2016.05.11
IPC分类号B01D29/58; B01D35/143
摘要
本实用新型涉及水过滤技术领域，尤其是一种多功能水处理过滤器，包括主管体，主管体内壁近上端具有上连接螺纹，主管体内壁近下端具有下连接螺纹，主管体内壁位于中间段固定连接有内阻隔环，内阻隔环内部设置有圆形固定板。本实用新型的一种多功能水处理过滤器通过在内阻隔环上、下两侧分别设置便于过滤器双向过滤的上、下过滤装置，并且通过限位块来分别固定上、下过滤装置，提升过滤效果，然后通过在内阻隔环内部的压力传感器监测过滤后的水流压力，从而判断过滤装置的使用状态，通过向单片机发出电讯号来控制不同颜色的LED警示灯，人们通过警示灯的变化可以及时了解过滤装置的使用状态，方便及时更换，提升过滤效果。

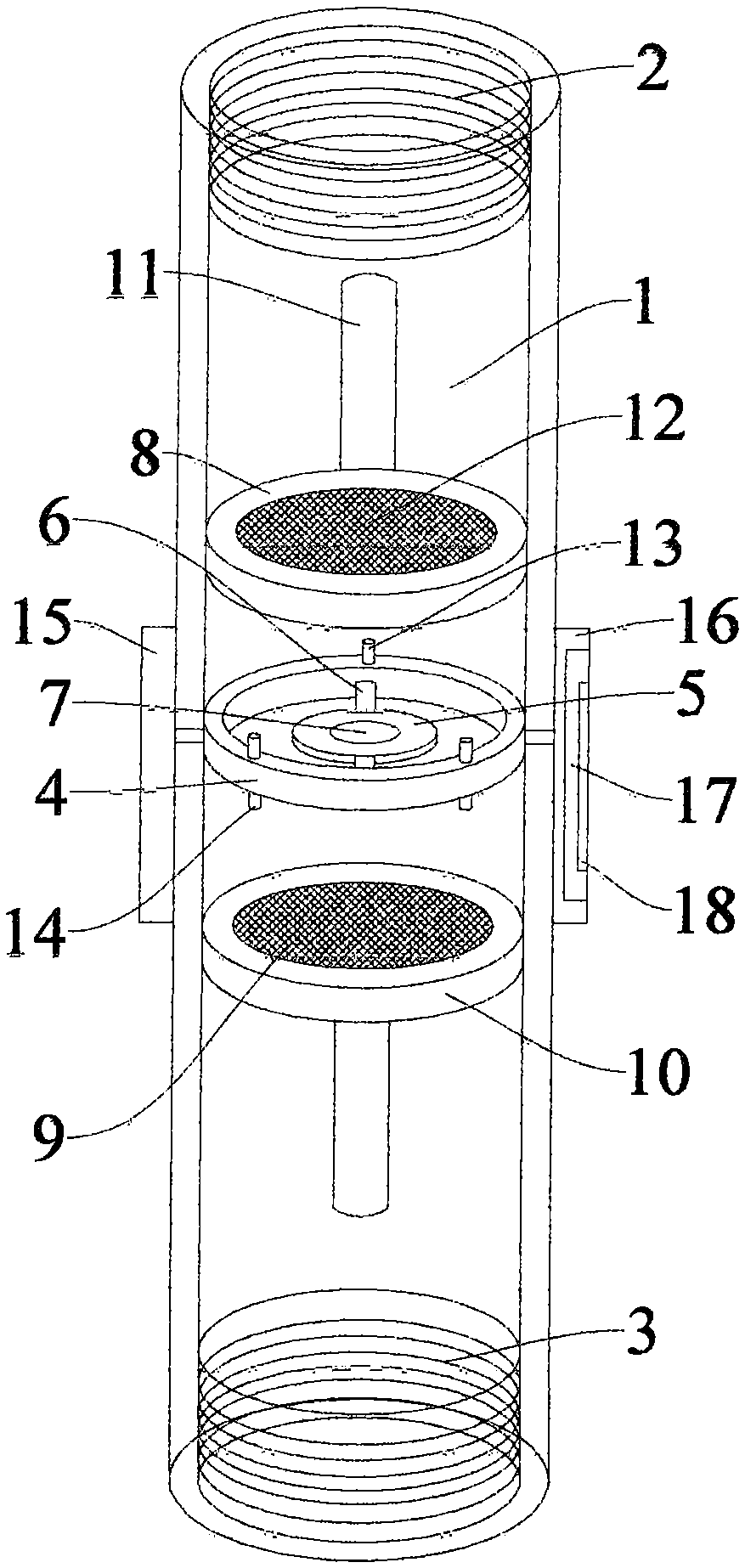

摘要附图
权利要求书
1.一种多功能水处理过滤器，包括主管体(1)，其特征是：所述的主管体(1)内壁近上端具有上连接螺纹(2)，所述的主管体(1)内壁近下端具有下连接螺纹(3)，所述的主管体(1)内壁位于中间段固定连接有内阻隔环(4)，所述的内阻隔环(4)内部设置有圆形固定板(5)，所述的固定板(5)通过外侧连接支架(6)与内阻隔环(4)内壁固定连接，所述的固定板(5)上表面和下表面均固定连接有压力传感器(7)，所述的主管体(1)内部位于内阻隔环(4)上方设置有可拆卸式上过滤装置(8)，所述的主管体(1)内部位于内阻隔环(4)下方设置有可拆卸式下过滤装置(9)，所述的上过滤装置(8)和下过滤装置(9)均由固定框(10)、固定杆(11)和卡接固定在固定框(10)内部的过滤网(12)组成，所述的内阻隔环(4)上表面具有复数个向上凸起的上限位块(13)，所述的内阻隔环(4)下表面具有复数个向下凸起的下限位块(14)，所述的上过滤装置(8)通过主管体(1)上开口插入主管体(1)与上限位块(13)卡接固定，所述的下过滤装置(9)通过主管体(1)下开口插入主管体(1)与下限位块(14)卡接固定，所述的主管体(1)左侧面对应内阻隔环(4)位置固定连接有电源仓(15)，所述的主管体(1)右侧面对应内阻隔环(4)位置固定连接有外置监测板(16)，所述的外置监测板(16)内部固定连接有用于接收压力传感器(7)监测数据的单片机(17)，所述的外置监测板(16)外壁上固定连接有通过单片机(17)控制的三色LED警示灯组(18)，所述的三色LED警示灯组(18)由三个相互独立的LED灯组成，所述的三色LED警示灯组(18)输入控制端与单片机(17)输出端电连接。
2.根据权利要求1所述的一种多功能水处理过滤器，其特征是：所述的压力传感器(7)、电源仓(15)、单片机(17)和三色LED警示灯组(18)通过内 阻隔环(4)内的电源连接线串联连接。
3.根据权利要求1所述的一种多功能水处理过滤器，其特征是：所述的上过滤装置(8)和下过滤装置(9)大小相同。
4.根据权利要求1所述的一种多功能水处理过滤器，其特征是：所述的上连接螺纹(2)和下连接螺纹(3)大小相同。
说明书
一种多功能水处理过滤器
技术领域
本实用新型涉及水过滤技术领域，尤其是一种多功能水处理过滤器。
背景技术
目前市面上的水处理过滤设备种类繁多，但是大多除污能力差、排污不方便，排污存在死角，而且一般不能够反复冲洗，内部清洗更换不方便，给人们带来诸多不便，尤其是对过滤设备的检修和维护方面存在诸多不便，传统的做法往往需要停止整个水处理系统，然后打开过滤设备与管道的连接处，将过滤设备从整个水处理系统中剥离出来后，通过出水口进行人工的清理和检修、维护，检修维护后将过滤设备再次连接管道后继续进行水处理作业，这种传统做法费时费力，需要很多专业的拆卸工具，而且整个过滤装置装卸麻烦，大大提高了维护成本，对于需要更换的时机掌握不准确，容易延误更换时机，严重影响过滤效率。
实用新型内容
本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的多功能水处理过滤器，解决普通的说过滤器需要很多专业的拆卸工具，而且整个过滤装置装卸麻烦，大大提高了维护成本，对于需要更换的时机掌握不准确，容易延误更换时机，严重影响过滤效率的问题。
本实用新型解决其技术问题所采用的技术方案是：一种多功能水处理过滤器，包括主管体，所述的主管体内壁近上端具有上连接螺纹，所述的主管体内壁近下端具有下连接螺纹，所述的主管体内壁位于中间段固定连接有内阻隔环， 所述的内阻隔环内部设置有圆形固定板，所述的固定板通过外侧连接支架与内阻隔环内壁固定连接，所述的固定板上表面和下表面均固定连接有压力传感器，所述的主管体内部位于内阻隔环上方设置有可拆卸式上过滤装置，所述的主管体内部位于内阻隔环下方设置有可拆卸式下过滤装置，所述的上过滤装置和下过滤装置均由固定框、固定杆和卡接固定在固定框内部的过滤网组成，所述的内阻隔环上表面具有复数个向上凸起的上限位块，所述的内阻隔环下表面具有复数个向下凸起的下限位块，所述的上过滤装置通过主管体上开口插入主管体与上限位块卡接固定，所述的下过滤装置通过主管体下开口插入主管体与下限位块卡接固定，所述的主管体左侧面对应内阻隔环位置固定连接有电源仓，所述的主管体右侧面对应内阻隔环位置固定连接有外置监测板，所述的外置监测板内部固定连接有用于接收压力传感器监测数据的单片机，所述的外置监测板外壁上固定连接有通过单片机控制的三色LED警示灯组，所述的三色LED警示灯组由三个相互独立的LED灯组成，所述的三色LED警示灯组输入控制端与单片机输出端电连接。
优选地，为了方便控制和供电，所述的压力传感器、电源仓、单片机和三色LED警示灯组通过内阻隔环内的电源连接线串联连接。
优选地，为了保持过滤效率，所述的上过滤装置和下过滤装置大小相同。
优选地，为了方便安装，所述的上连接螺纹和下连接螺纹大小相同。
本实用新型的有益效果是，本实用新型的一种多功能水处理过滤器通过在内阻隔环上、下两侧分别设置便于过滤器双向过滤的上、下过滤装置，并且通过限位块来分别固定上、下过滤装置，提升过滤效果，然后通过在内阻隔环内部的压力传感器监测过滤后的水流压力，从而判断过滤装置的使用状态，通过 向单片机发出电讯号来控制不同颜色的LED警示灯，人们通过警示灯的变化可以及时了解过滤装置的使用状态，方便及时更换，提升过滤效果。
