申请日2015.12.24
公开(公告)日2016.09.21
IPC分类号C02F9/04; C02F1/52; C02F1/00
摘要
本实用新型旨在解决现有的污水处理过滤结构存在过滤板易堵塞、需要人工清理，费时费力的问题，提供一种污水混凝过滤设备，包括混凝池和过滤池，混凝池与过滤池之间通过管道连通，管道上设有从混凝池流向过滤池的单向阀;混凝池中设有隔板，隔板将混凝池分为左腔和右腔，左腔上设有污水进口、凝结剂加注口和搅拌器，右腔的上方设有污泥挡板，混凝池出水口设置在污泥挡板的右侧并连通管道;过滤池中设有过滤板和整流板，过滤板和整流板将过滤池分隔成上中下三个腔室，上面的腔室与管道连通，下面的腔室上设有出水口，中间腔室的侧壁上设有鼓风机。本实用新型的有益效果是，过滤板不易堵塞、不需要人工清理过滤板，省时省力。

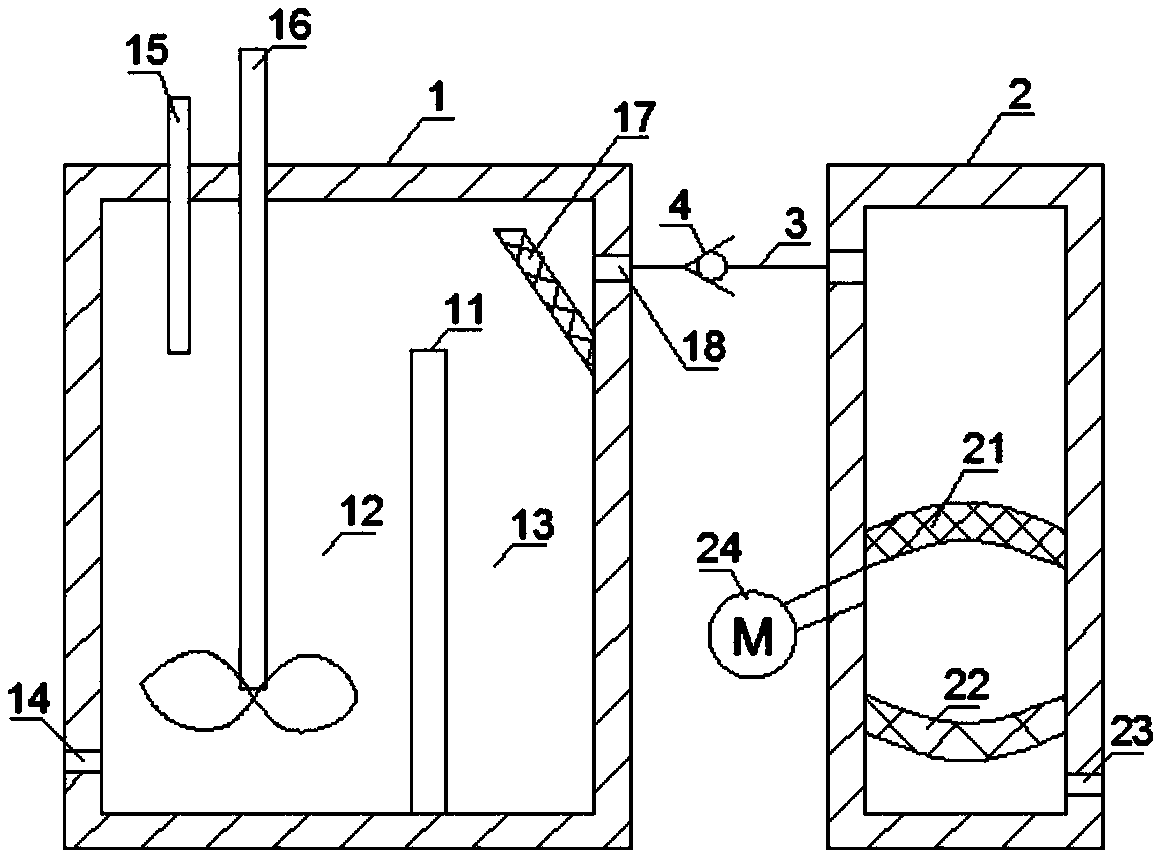

摘要附图
权利要求书
1.一种污水混凝过滤设备，包括混凝池(1)和过滤池(2)，其特征在于，混凝池(1)与过滤池(2)之间通过管道(3)连通，管道(3)上设有从混凝池(1)流向过滤池(2)的单向阀(4);混凝池(1)中设有隔板(11)，隔板(11)将混凝池(1)分为左腔(12)和右腔(13)，左腔(12)上设有污水进口(14)、用于加注凝结剂的凝结剂加注口(15)和搅拌器(16)，右腔(13)的上方设有污泥挡板(17)，污泥挡板(17)呈左高右低的形式倾斜设置，混凝池出水口(18)设置在污泥挡板(17)的右侧并连通管道(3);过滤池(2)中设有过滤板(21)和位于过滤板(21)下方的整流板(22)，过滤板(21)和整流板(22)将过滤池(2)分隔成上中下三个腔室，上面的腔室与管道(3)连通，下面的腔室上设有出水口(23)，中间腔室的侧壁上设有鼓风机(24);所述的过滤板(21)和整流板(22)上均具有过滤孔，且过滤板(21)的过滤孔比整流板(22)上的过滤孔小。
2.根据权利要求1所述的污水混凝过滤设备，其特征在于，过滤板(21)为中间向上凸起的弧形结构，整流板(22)为中间向下凹的弧形结构，使得过滤板(21)与整流板(22)之间形成近似圆形的空腔。
说明书
一种污水混凝过滤设备
技术领域
本实用新型涉及污水处理设备，尤其涉及一种污水混凝过滤设备。
背景技术
现有的污水混凝过滤设备存在过滤板容易被污水中的大颗粒杂质堵塞，在使用一段时间后，过滤板的过滤孔将完全被堵住，过滤板不在具有过滤作用;需要进行人工清理，费时费力。
例如，在现有的公开文件中，有公告号为CN204582671U、公告日为2015.08.26的中国专利文献，公开了一种分子筛浆液过滤干燥装置，包括顶部为敞口的过滤池，所述过滤池内设有将过滤池内腔分割为浆液腔和储水腔的过滤板，所述过滤池底部设有排水阀门，所述过滤池下侧部设有与储水腔连通的真空泵，所述浆液腔内设有滤布，所述过滤池一侧设有移动加热机构。该技术方案的不足之处在于，在使用一段时间后，过滤板上的过滤孔会被嵌粘在其上的杂质所堵塞，从而失去过滤作用，人工处理时耗时耗力。
实用新型内容
为解决现有的污水处理过滤结构存在过滤板易堵塞、需要人工清理，费时费力的问题，本实用新型提供一种过滤板不易堵塞、不需要人工清理过滤板，省时省力的污水混凝过滤设备。
为了实现上述目的，本实用新型采用的技术方案是：
一种污水混凝过滤设备，包括混凝池和过滤池，混凝池与过滤池之间通过管道连通，管道上设有从混凝池流向过滤池的单向阀;混凝池中设有隔板，隔板将混凝池分为左腔和右腔，左腔上设有污水进口、用于加注凝结剂的凝结剂加注口和搅拌器，右腔的上方设有污泥挡板，污泥挡板呈左高右低的形式倾斜设置，混凝池出水口设置在污泥挡板的右侧并连通管道;过滤池中设有过滤板和位于过滤板下方的整流板，过滤板和整流板将过滤池分隔成上中下三个腔室，上面的腔室与管道连通，下面的腔室上设有出水口，中间腔室的侧壁上设有鼓风机;所述的过滤板和整流板上均具有过滤孔，且过滤板的过滤孔比整流板上的过滤孔小。混凝池中加入凝结剂，可使污水中的悬浮杂质凝结成团状，有利于杂质下降沉淀，因此能够除去污水中大部分的杂质，使得进入过滤池中的液体含杂质少;进入过滤池后，液体中剩余的杂质在过滤板的过滤作用下被留在过滤池的上腔中;鼓风机的设置可以在过滤板被杂质堵塞时，吹入空气将堵塞在过滤板孔隙中的杂质吹开，使得过滤板能够继续起到过滤的作用，而不需要更换过滤板过进行人工清除，省时省力。
作为优选，过滤板为中间向上凸起的弧形结构，整流板为中间向下凹的弧形结构，使得过滤板与整流板之间形成近似圆形的空腔。过滤板与整流板之间形成近似圆形的空腔，使得吹入空气时，可驱使其中的液体形成环流，有利于将过滤板中的杂质吹开。
本实用新型的有益效果是：过滤板不易堵塞、不需要人工清理过滤板，省时省力。
