申请日2016.01.12
公开(公告)日2016.09.14
IPC分类号C02F1/44; C02F103/16
摘要

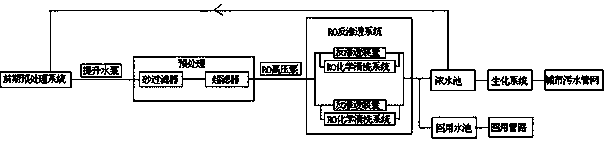

一种电镀废水回用系统,其前期预处理系统通过提升水泵与砂过滤器相连,所述的砂过滤器与超滤器相连,所述的超滤器通过RO高压泵与反渗透装置相连,所述的反渗透装置与RO化学清洗系统,所述的反渗透装置的浓水出口与浓水池相连,所述的浓水池的一个出口与前期预处理系统相连,所述的浓水池的另一个出口与生化系统相连,所述的生化系统与城市污水管网相连,所述的反渗透装置的回用水出口与回用水池相连,所述的回用水池与回用管路相连。本实用新型的有益效果在于:提供了一种简单的维护方便的电镀废水回用系统,对电镀废水进行处理,去除其中的污染物,使经过处理后的废水符合回用的标准,节约用水,减少了一次水的使用量,同时满足排放的标准。
权利要求书
1.一种电镀废水回用系统,包括包括前期预处理系统,和废水回用深度处理系统,其特征在于:
所述的前期预处理系统对电镀废水进行初步处理,去除其中的主要电镀污染物;
所述的废水回用深度处理系统包括预处理和反渗透处理二大部分,预处理部分主要由砂过滤器、超滤器组成,所述的反渗透处理主要包括反渗透系统,所述的反渗透系统包括反渗透装置和RO化学清洗系统;
前期预处理系统通过提升水泵与砂过滤器相连,所述的砂过滤器与超滤器相连,所述的超滤器通过RO高压泵与反渗透装置相连,所述的反渗透装置与RO化学清洗系统,所述的反渗透装置的浓水出口与浓水池相连,所述的浓水池的一个出口与前期预处理系统相连,所述的浓水池的另一个出口与生化系统相连,所述的生化系统与城市污水管网相连,所述的反渗透装置的回用水出口与回用水池相连,所述的回用水池与回用管路相连。
2.根据权利要求1所述的一种电镀废水回用系统,其特征在于:所述的砂过滤器外壳采用碳钢衬胶制成。
3.根据权利要求1所述的一种电镀废水回用系统,其特征在于:所述的RO化学清洗系统由化学清洗箱和清洗泵组成。
4.根据权利要求1所述的一种电镀废水回用系统,其特征在于:所述的反渗透系统中包含并联的两套反渗透装置和RO化学清洗系统。
说明书
一种电镀废水回用系统
技术领域
本实用新型涉及一种废水回用系统,具体涉及一种电镀废水回用系统。
背景技术
在水资源日益紧张的今天,废水循环回用正受到越来越多工矿企业的重视和青睐。电镀业是我国电子工业的基础行业,是文化产业的重要组成部分,经济发展、人民物质文化生活水平的提高必然要求电镀业与之相适应,对我国经济发展起着重要作用。许多地方把电镀确定为城市型产业,更提升了电镀在区域经济中的重要地位;然而电镀工业带来的环境污染也是十分严重的,其生产过程耗水量较大,对周围水体污染严重,据不完全统计,全国仅电镀厂家就有一万多家,每年排出的电镀废水约有45亿m3,相当于国内几个大中城市的自来水供水量,使水资源的短缺与水源污染变得更加严重,一般的只对废水进行处理后即进行排放,那么对废水减废回用的处理十分重要。
实用新型内容
本实用新型旨在提供一种电镀废水回用系统,其主要目的是提供一种能够高效回收利用电镀废水又能浓水达标排放的电镀废水回用系统。
为了解决上述问题,本实用新型提供的电镀废水回用系统采用如下的技术方案:一种电镀废水回用系统,包括包括前期预处理系统, 和废水回用深度处理系统,其特征在于:
所述的前期预处理系统对电镀废水进行初步处理,去除其中的主要电镀污染物;
所述的废水回用深度处理系统包括预处理和反渗透处理二大部分,预处理部分主要由砂过滤器、超滤器组成,所述的反渗透处理主要包括反渗透系统,所述的反渗透系统包括反渗透装置和RO化学清洗系统;
前期预处理系统通过提升水泵与砂过滤器相连,所述的砂过滤器与超滤器相连,所述的超滤器通过RO高压泵与反渗透装置相连,所述的反渗透装置与RO化学清洗系统,所述的反渗透装置的浓水出口与浓水池相连,所述的浓水池的一个出口与前期预处理系统相连,所述的浓水池的另一个出口与生化系统相连,所述的生化系统与城市污水管网相连,所述的反渗透装置的回用水出口与回用水池相连,所述的回用水池与回用管路相连。
优选的,所述的砂滤器外壳采用碳钢衬胶制成。
优选的,所述的RO化学清洗系统由化学清洗箱和清洗泵组成。
优选的,所述的反渗透系统中包含并联的两套反渗透装置和RO化学清洗系统。
本实用新型的有益效果在于:提供了一种简单的维护方便的电镀废水的回用系统,对电镀废水进行处理,去除其中的污染物,使经过处理后的废水符合回用的标准,以进行二次利用,节约用水,减少了一次水的使用量,同时满足排放的标准。
