防堵塞污泥浓缩池

发布时间:2018-3-22 16:09:37

  申请日2016.01.12

  公开(公告)日2016.06.22

  IPC分类号B01D21/06; B01D21/02; B01D21/18

  摘要

  本实用新型公开了一种防堵塞污泥浓缩池,旨在解决现有的防堵塞污泥浓缩池的防堵塞系统容易损坏的问题,其技术方案要点是:一种防堵塞污泥浓缩池,包括池体,所述池体上设有进泥管,所述池体内壁上设有环形的集水槽,所述池体一侧设有与集水槽相通的出水管,所述池体底部设有排泥管,所述池体底壁设有刮泥板,所述刮泥板一端转动连接在池底中心,所述刮泥板上固定连接有推杆,所述推杆延伸至池体上方。本实用新型可以有效地疏松底泥、防止污泥堵塞且防堵塞系统不易损坏。

  权利要求书

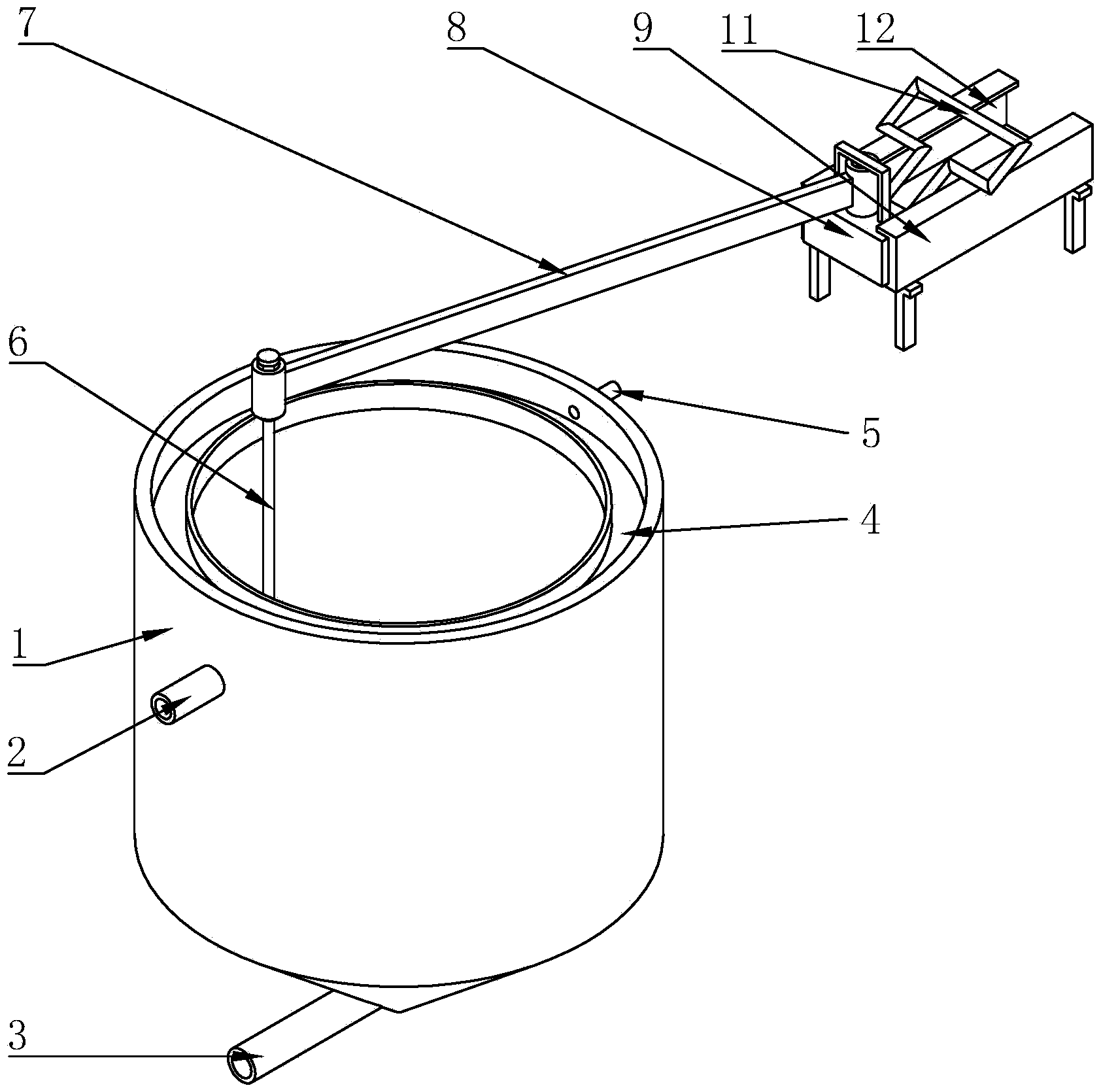

  1.一种防堵塞污泥浓缩池,包括池体(1),所述池体(1)上设有进泥管(2),所述池体(1)内壁上设有环形的集水槽(4),所述池体(1)一侧设有与集水槽(4)相通的出水管(5),所述池体(1)底部设有排泥管(3),其特征在于:所述池体(1)底壁设有刮泥板(10),所述刮泥板(10)一端转动连接在池底中心,所述刮泥板(10)上固定连接有推杆(6),所述推杆(6)延伸至池体上方。

  2.根据权利要求1所述的一种防堵塞污泥浓缩池,其特征在于:所述池体(1)底部为圆锥形,所述池体(1)底壁与内壁交界处设有滑板(16),所述滑板(16)上设有滑槽(16a),所述刮泥板上设有T形凸起(10a),所述T形凸起(10a)与滑槽(16a)相配合。

  3.根据权利要求1所述的防堵塞污泥浓缩池,其特征在于:所述刮泥板(10)两侧均设有稳固肋板(10b)。

  4.根据权利要求1所述的一种防堵塞污泥浓缩池,其特征在于:所述进泥管(2)穿设过池体(1)并延伸至池体(1)中下部分。

  5.根据权利要求1所述的一种防堵塞污泥浓缩池,其特征在于:所述推杆(6)连接有连杆(7),所述连杆(7)一端与推杆(6)转动连接,另一端转动连接有滑块(8),所述滑块(8)滑动连接有滑块架(9),所述滑块架(9)上设有导轨(12),所述导轨(12)与滑块(8)相配合。

  6.根据权利要求5所述的一种防堵塞污泥浓缩池,其特征在于:所述滑块架(9)沿池体(1)半径轴方向设置。

  7.根据权利要求5或6所述的一种防堵塞污泥浓缩池,其特征在于:所述滑块(8)上设有手柄(11)。

  8.根据权利要求5或6所述的一种防堵塞污泥浓缩池,其特征在于:所述滑块(8)连接有齿条(13),所述滑块架(9)上设有齿轮(14),所述齿条(13)与齿轮(14)相啮合,所述齿轮(14)连接有摇杆(15)。

  说明书

  一种防堵塞污泥浓缩池

  技术领域

  本实用新型涉及一种环保行业水处理领域的污泥处理设备或设施,更具体地说,它涉及一种防堵塞污泥浓缩池。

  背景技术

  在污水的处理过程中,往往会产生大量的污泥,此时的污泥含水量很高,一般为99.5%~99.8%需要先经过浓缩池的浓缩后再进入机械脱水设备脱水处理,污泥浓缩的目的就是降低污泥中的水分,缩小污泥的体积,从而方便清理和运送。目前现有的污泥浓缩池利用重力沉降基本都能有效发挥污泥浓缩的作用,但是有些污泥浓缩池存在污泥停留时间过长,污泥脱水间隔时间过久,或者污泥本身流动性不好,使得浓缩池内的污泥浓缩板结或流动不畅,不能有效的排泥或导致污泥浓缩池有效容积缩减。

  针对上述问题,申请号为CN203782003U的中国专利公开了一种防堵塞污泥浓缩池,这种防堵塞污泥浓缩池包括基础、池体、抽泥管、排泥泵、排泥管、溢流口、溢流堰、中心导流筒、通气管、进泥管、曝气管、污泥斗,所述的曝气管位于污泥斗的中部位置,曝气管通过通气管与鼓风机或压缩空气罐等气源连通,通气管上设置有阀门,平时处于关闭状态,定期或污泥排泥困难时开启阀门疏通底泥,起到防止污泥堵塞的作用。这种防堵塞污泥浓缩池虽然可以起到疏松底泥、防止污泥堵塞的作用,但是由于曝气管位于池体的下部接近污泥处,在污泥进入池体时会对曝气管有一定的冲击力,这个冲击力容易对曝气管造成一定的损伤,当污泥集聚较多淹没曝气管时,会由于污泥自身的重力对曝气管造成挤压,而且污泥浓缩池内的污水大多具有腐蚀性,曝气管长期与污水接触容易受到腐蚀,造成曝气管的管壁变薄,这些因素都会导致曝气管容易破裂,使这种防堵塞污泥浓缩池疏松底泥、防止污泥堵塞的作用得不到实现。

  实用新型内容

  针对现有技术存在的不足,本实用新型的目的在于提供一种可以有效地疏松底泥、防止污泥堵塞且防堵塞系统不易损坏的防堵塞污泥浓缩池。

  本实用新型的上述技术目的是通过以下技术方案得以实现的:

  一种防堵塞污泥浓缩池,包括池体,所述池体上设有进泥管,所述池体内壁上设有环形的集水槽,所述池体一侧设有与集水槽相通的出水管,所述池体底部设有排泥管,所述池体底壁设有刮泥板,所述刮泥板一端转动连接在池底中心,所述刮泥板上固定连接有推杆,所述推杆延伸至池体上方。

  通过上述技术方案,从污水从进泥管流入污泥浓缩池内,污泥因自身重力作用向下沉积,在池体的中下部形成污泥区,而在池体上部分的污水较为清澈形成上清液区,当上清液区的水位高于集水槽时,高出集水槽的部分就汇集在集水槽内,通过出水管排出,沉积在中下部的污泥通过排泥管排出;在池体底部内壁设置刮泥板,刮泥板的一端转动连接在池底中心,这样刮泥板就可以绕池底中心沿池体内壁转动了;在刮泥板上固定连接有推杆并延伸至池体上方,这样推动推杆绕池体转动时,刮泥板同时也绕池底中心沿池体转动;当污泥浓缩池存在污泥停留时间过长,污泥脱水间隔时间过久,或者污泥本身流动性不好,使得浓缩池内的污泥浓缩板结或流动不畅,不能有效的排泥或导致污泥浓缩池有效容积缩减时,通过推动推杆带动刮泥板转动,可以将板结在池体内壁的污泥刮动,同时搅动污泥区的污泥增加污泥的流动性,实现防止污泥堵塞和排泥不畅的功能。

  本实用新型进一步设置为,所述池体底部为圆锥形,所述圆锥形池体底壁与内壁交界处设有滑板,所述滑板上设有滑槽,所述刮泥板上设有T形凸起,所述T形凸起与滑槽相配合。

  通过上述技术方案,将池底设为圆锥形,刮泥板可以刮动更多板结在侧壁的污泥,而且搅动的范围更大,同时圆锥形池底的设置可以方便污泥沉淀,污泥对池底侧壁的压力更大,方便排泥;刮泥板上的T形凸起和滑板上的滑槽相配合,这样刮泥板可以绕着池底中心沿滑槽滑动,通过T形凸起与滑槽的配合,实现刮泥板与池体内壁的滑动连接。

  本实用新型进一步设置为,所述刮泥板两侧均设有稳固肋板。

  通过上述技术方案,由于刮泥板有一定的高度,在转动时受到污泥的阻力会有侧翻的倾向,这个力传递到刮泥板两端就形成了对刮泥板与池体连接出的扭转力,这样刮泥板与池体的连接处容易发生变形和甚至断裂,在刮泥板两侧设置加强板,可以将刮泥板受到的污泥阻力经加强板传递到池体,避免了刮泥板和池体连接处受力,同时可以加强刮泥板的强度。

  本实用新型进一步设置为:所述进泥管穿设过池体并延伸至池体中下部分。

  通过上述技术方案,进泥管延伸至池体下部,这样污水进入污泥浓缩池时处于池体下部,污泥更容易沉积。

  本实用新型进一步设置为:所述推杆连接有连杆,所述连杆一端与推杆转动连接,另一端转动连接有滑块,所述滑块滑动连接有滑块架,所述滑块架上设有导轨,所述导轨与滑块相配合,所述滑块架沿池体半径轴方向设置。

  通过上述技术方案,连杆两端分别与推杆和滑块转动连接,滑动滑块就可以带动推杆转动,滑块架为滑块提供支撑和移动轨迹,方便滑块的移动,将滑块架滑块架沿池体半径轴方向设置,可以更好的保证推杆能够实现整个圆周的运动,如果滑块架偏移一定的距离,容易造成推杆无法实现完整的圆周运动。

  本实用新型进一步设置为:所述滑块上设有手柄。

  通过上述技术方案,拉动手柄带动滑块滑动,使滑块滑动更加的便捷。

  本实用新型进一步设置为:所述滑块固定连接有齿条,所述滑块架上设有齿轮,所述齿条与齿轮相啮合,所述齿轮连接有摇杆。

  通过上述技术方案,摇动摇杆是齿轮转动,由于齿条与齿轮啮合,且齿条与滑块固定连接,这样齿轮的转动就带动了滑块滑动,实现防堵塞和疏松底泥的功能更加方便容易。
