申请日2016.01.25
公开(公告)日2016.06.22
IPC分类号B01D63/02; C02F1/44
摘要
本实用新型属于水处理设备领域,尤其涉及一种活性污泥法污水处理用过滤膜组件。本实用新型的膜组件对进水负荷的变化具有较强的适应性,耐冲击性能较好。该膜组件能够实现反冲洗功能,将污泥沉积从中空纤维膜膜丝中冲洗,减少污泥堵塞,且在反冲洗和曝气时,清洗药耗减少,节约能源。本实用新型设置若干层遮挡杆,避免了膜丝的大幅度浮动,保证膜丝的始终悬挂状态;膜组件的下端为单根纤维封装的自由端,水流及曝气气体冲击到中空纤维膜丝,使膜丝不断抖动,从而使膜组件在运行过程中同时实现自清洗,增加了产水量。本实用新型的膜组件直接置于污泥池中,即可实现自动化、快速便捷地收集纯净水,减少人员和设备的投入,节约过滤成本。
权利要求书
1.一种活性污泥法污水处理用过滤膜组件,其特征在于,包括支架和曝气装置,所述支架包括顶部框架和支撑在顶部框架下方的支撑杆,围绕在所述支撑杆四周固定有若干层遮挡杆;所述顶部框架内固定有若干横梁,所述横梁上均匀悬挂有若干根顶端安设在密封层中的中空纤维膜膜丝,所述中空纤维膜膜丝在密封层中的一端为出水端,另一端为悬挂式单根纤维封装的自由端;所述密封层置于集水管内,所述集水管与抽水口连通;
所述曝气装置包括曝气管支撑盘和支撑在曝气管支撑盘中心的曝气主管,所述曝气主管通过四通阀分支出若干曝气支管,所述曝气主管一端连通有曝气口;
所述曝气装置搭接于底层遮挡杆上,所述曝气支管插入所述若干中空纤维膜膜丝之间。
2.根据权利要求1所述的一种活性污泥法污水处理用过滤膜组件,其特征在于所述的中空纤维膜膜丝为膜孔径为0.04-0.5μm,材质为聚丙烯腈、聚氯乙烯、聚砜、聚醚砜、聚偏氟乙烯、PET增强聚偏氟乙烯或聚四氟乙烯。
3.根据权利要求1所述的一种活性污泥法污水处理用过滤膜组件,其特征在于所述密封层由环氧树脂和聚氨酯组成。
说明书
一种活性污泥法污水处理用过滤膜组件
技术领域
本实用新型属于水处理设备领域,尤其涉及一种活性污泥法污水处理用过滤膜组件。
背景技术
膜过滤技术是一种以筛分为分离原理、以(正压或负压)为推动力的膜分离过程,过滤精度在0.04-0.5μm范围内,可有效去除水中的微粒、胶体、细菌、热源及高分子有机物质,可广泛应用于物质的分离、浓缩、提纯。目前大多使用的过滤膜组件为压力式膜组件或浸没式膜组件。
其中,压力式膜组件在正压的作用下,原液在膜(的一侧)流动,其中的溶剂或小分子物质透过膜后经收集成为过滤液,而其中的高分子物质,如蛋白质、核酸、多糖、胶体粒子等则被阻止在膜(的原液一侧),被循环流动的原液带走成为浓缩液。此种组件的缺点是:在废水处理过程中,容易受料液流速、进料浓度、操作压力等因素影响,特别是当水质恶化时,水浊度增大,微生物含量增加,对过滤膜造成较大冲击。另外,压力式膜组件是中空纤维膜两端固定的膜组件,容易被(杂质)堵塞,固定端区域容易产生污泥沉积,从而降低产水量,增加能耗和清洗药耗。
浸没式膜组件是一种由膜分离单元与生物处理单元相结合的新型水处理技术,以膜组件取代二沉池,在生物反应器中保持高活性污泥浓度,减少污水处理设施占地,具有以下特点:处理效率高,出水水质好,设备紧凑,占地面积小,易实现自动化,运行管理简单,对高浓度有机废水和难降解废水中的COD、NH3-N、SS、浊度等有良好的去除效果。然而,其缺点在于:浸没式组件维护、清洗费时费力,曝气量大(风机功率大)、清洗药耗较大,配套设施繁琐。
实用新型内容
本实用新型针对上述现有技术存在的不足,提供一种将压力式膜组件和浸没式膜组件的优点相结合、膜丝自由端采用单根纤维封装且相互不粘连、在负压作用下进行废水处理的活性污泥法污水处理用过滤膜组件。

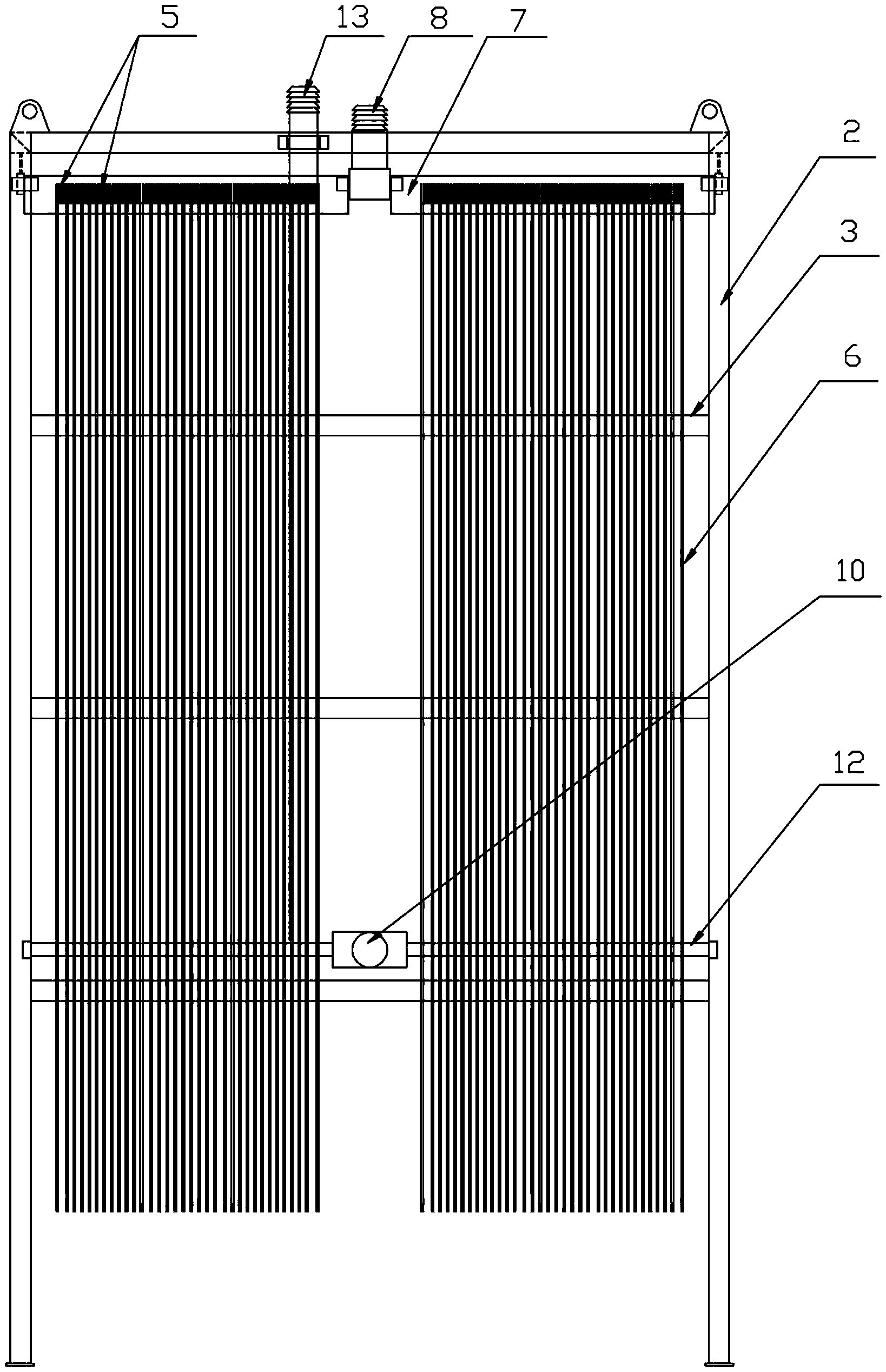

本实用新型解决上述技术问题的技术方案如下:一种活性污泥法污水处理用过滤膜组件,其特征在于,包括支架和曝气装置,所述支架包括顶部框架和支撑在顶部框架下方的支撑杆,围绕在所述支撑杆四周固定有若干层遮挡杆;所述顶部框架内固定有若干横梁,所述横梁上均匀悬挂有若干根顶端安设在密封层中的中空纤维膜膜丝,所述中空纤维膜膜丝在密封层中的一端为出水端,另一端为悬挂式单根纤维封装的自由端;所述密封层置于集水管内,所述集水管与抽水口连通;
所述曝气装置包括曝气管支撑盘和支撑在曝气管支撑盘中心的曝气主管,所述曝气主管通过四通阀分支出若干曝气支管,所述曝气主管一端连通有曝气口;
所述曝气装置搭接于底层遮挡杆上,所述曝气支管插入所述若干中空纤维膜膜丝之间。
其中,所述的中空纤维膜膜丝为孔径膜孔径为0.04-0.5μm,材质为聚丙烯腈、聚氯乙烯、聚砜、聚醚砜、聚偏氟乙烯、PET增强聚偏氟乙烯或聚四氟乙烯。
所述的密封层由环氧树脂和聚氨酯组成。
本实用新型的有益效果是:
1、本实用新型的膜组件对进水负荷的变化具有较强的适应性,耐冲击性能较好。
2、本实用新型的膜组件的下端为单根纤维封装的自由端,减少了污泥在膜丝之间的沉积,该膜组件能够实现反冲洗功能,将污泥沉积从中空纤维膜膜丝中冲洗,减少污泥堵塞,且在反冲洗和曝气时,清洗药耗减少,曝气量减少,节约能源。
3、本实用新型设置若干层遮挡杆,避免了膜丝的大幅度浮动,保证膜丝的始终悬挂状态;水流冲击到中空纤维膜膜丝,使膜丝不断抖动,从而使膜组件在运行过程中同时实现自清洗,增加了产水量。
4、本实用新型的膜组件直接置于污泥池中,即可实现自动化、快速便捷的收集纯净水,减少人员和设备的投入,节约过滤成本。
