申请日2015.12.26
公开(公告)日2016.08.10
IPC分类号E03F5/22
摘要
本实用新型涉及有新型液位控制装置的污水提升器，包括箱体以及设于所述箱体内的污水泵，其特征在于：在所述箱体上设置有至少两个用以感知所述箱体内液体位置的感应装置;在所述箱体上还设置有一内部预埋螺纹镶件的法兰面，一种外接管路法兰通过螺栓与所述法兰面固定连接，且在所述外接管路法兰与所述法兰面之间还设置有用以密封的橡胶密封垫。有益效果是：通过在箱体上设置两个存在一定间距的感应装置并取代传统浮球，用以感知箱体内液体上升或下降的位置，进而来控制箱体内污水泵的启停，既精准又节能。另外，利用内部预埋螺纹镶件的法兰面与外接管路法兰密封连接，不仅结构紧凑，而且稳固性更强。

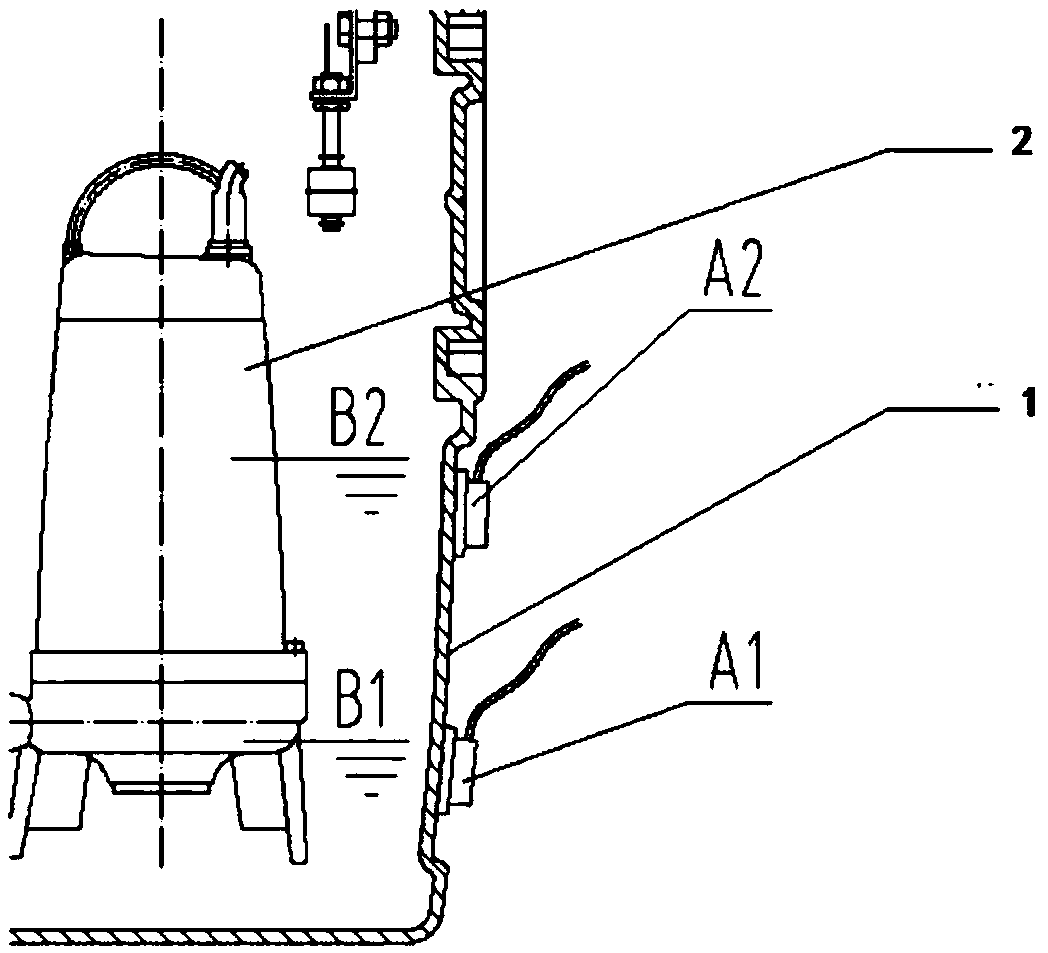

摘要附图
权利要求书
1.有新型液位控制装置的污水提升器，包括箱体以及设于所述箱体内的污水泵，其特征在于：在所述箱体上设置有至少两个用以感知所述箱体内液体位置的感应装置;
在所述箱体上还设置有一内部预埋螺纹镶件的法兰面，一种外接管路法兰通过螺栓与所述法兰面固定连接，且在所述外接管路法兰与所述法兰面之间还设置有用以密封的橡胶密封垫。
2.根据权利要求1所述的有新型液位控制装置的污水提升器，其特征在于：所述感应装置为两个用以取代浮球来控制所述箱体内液位的电容式感应开关。
说明书
有新型液位控制装置的污水提升器
技术领域
本实用新型涉及污水提升器技术领域，尤其是涉及一种有新型液位控制装置的污水提升器。
背景技术
污水提升器，简称提污泵，被广泛应用于工业、农业生产及市政排涝。如何提高污水提升器的智能化安全运行，本领域技术人员做出了各种努力。本案发明人结合自身经验研发出了一种新型有新型液位控制装置的污水提升器，可智能化精准控制污水提升器的工作与停车。
实用新型内容
本实用新型提供的有新型液位控制装置的污水提升器，结构简单科学、智能化程度高、弥补了现有产品的技术不足。
本实用新型所解决的技术问题采用以下技术方案来实现：
有新型液位控制装置的污水提升器，包括箱体以及设于所述箱体内的污水泵，其特征在于：在所述箱体上设置有至少两个用以感知所述箱体内液体位置的感应装置;
在所述箱体上还设置有一内部预埋螺纹镶件的法兰面，一种外接管路法兰通过螺栓与所述法兰面固定连接，且在所述外接管路法兰与所述法兰面之间还设置有用以密封的橡胶密封垫。
所述感应装置为两个用以取代浮球来控制所述箱体内液位的电容式感应开关。
本实用新型具有的有益效果是：通过在箱体上设置两个存在一定间距的感应装置并取代传统浮球，用以感知箱体内液体上升或下降的位置，进而来控制箱体内污水泵的启停，既精准又节能。另外，利用内部预埋螺纹镶件的法兰面与外接管路法兰密封连接，不仅结构紧凑，而且稳固性更强
