申请日2016.01.13
公开(公告)日2016.06.08
IPC分类号F22B37/54
摘要
一种炭黑尾气发电锅炉余热废水回收利用的装置，所述锅炉水采样排水口(1)、锅炉污水定排口(2)和锅炉连排口(3)分别连接回收沉淀槽(4)，本实用新型回收发电锅炉排放的废水用于炭黑生产余热锅炉使用，节约水资源，节约了软化水的使用量，降低软水生产系统的负荷，减少软水的生产成本，回收发电锅炉排放的废水，减少公司污水系统的处理量，降低了污水处理成本，回收发电锅炉排放的汽水，集中入回收沉淀槽，将大部分蒸汽冷凝回收，改善了发电锅炉现场蒸汽多处排放现象，美化现场环境，使大部分余热得以回收利用，提高余热锅炉蒸汽效率，提高低压锅炉运行效率。
权利要求书

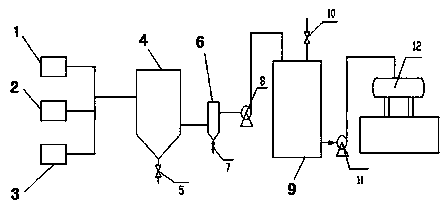

1.一种炭黑尾气发电锅炉余热废水回收利用的装置，它包括锅炉水采样排水口(1)、锅炉污水定排口(2)、锅炉连排口(3)、回收沉淀槽(4)、排污口一(5)、废水过滤器(6)、排污口二(7)、回收水泵(8)、软水回收槽(9)、软水补充口(10)、余热锅炉给水泵(11)、余热锅炉(12)，炭黑发电锅炉上设有锅炉水采样排水口(1)、锅炉污水定排口(2)和锅炉连排口(3)，其特征在于，所述锅炉水采样排水口(1)、锅炉污水定排口(2)和锅炉连排口(3)分别连接回收沉淀槽(4)，所述回收沉淀槽(4)底部设有排污口一(5)，所述回收沉淀槽(4)连接废水过滤器(6)，所述废水过滤器(6)底部设有排污口二(7)，所述废水过滤器(6)通过回收水泵(8)连接软水回收槽(9)，所述软水回收槽(9)通过余热锅炉给水泵(11)连接余热锅炉(12)。
说明书
一种炭黑尾气发电锅炉余热废水回收利用的装置
技术领域
本实用新型涉及一种回收利用的装置，尤其涉及一种炭黑尾气发电锅炉余热废水回收利用的装置。
背景技术
现有的炭黑发电锅炉有多处废水直接排入污水处理系统中，一是锅炉炉水取样口，为保证检测数据的准确性采用冷却后长流水的方式，每天外排放约15吨废水;二是锅炉水冷壁管底部集箱的定排装置，排污点多个，每天定时排污废水约5吨;三是锅炉汽包上层排污，为持续少量排放，是排除锅炉汽包炉水表面悬浮物，每天排放废水量约25吨，这样每台发电锅炉产生外排废水约45吨，两台发电锅炉合计每天外排废水约90吨，这些锅炉废水除有少量杂质外，经沉淀过滤后基本符合软水标准，这些100℃左右的锅炉废水直接排入污水系统中处理，不仅热能完全浪费掉，而且增加污水处理的费用。
发明内容
本实用新型的目的在于提供一种炭黑尾气发电锅炉余热废水回收利用的装置，解决了现有的炭黑尾气发电锅炉排放100℃左右的锅炉废水直接排入污水系统中处理，不仅热能完全浪费掉，而且增加污水处理的费用的问题。
本实用新型是这样实现的，它包括锅炉水采样排水口、锅炉污水定排口、锅炉连排口、回收沉淀槽、排污口一、废水过滤器、排污口二、回收水泵、软水回收槽、软水补充口、余热锅炉给水泵、余热锅炉，炭黑发电锅炉上设有锅炉水采样排水口、锅炉污水定排口和锅炉连排口，其特征在于，所述锅炉水采样排水口、锅炉污水定排口和锅炉连排口分别连接回收沉淀槽，所述回收沉淀槽底部设有排污口一，所述回收沉淀槽连接废水过滤器，所述废水过滤器底部设有排污口二，所述废水过滤器通过回收水泵连接软水回收槽，所述软水回收槽通过余热锅炉给水泵连接余热锅炉。
本实用新型的技术效果是：本实用新型回收发电锅炉排放的废水用于炭黑生产余热锅炉使用，节约水资源，节约了软化水的使用量，降低软水生产系统的负荷，减少软水的生产成本，回收发电锅炉排放的废水，减少公司污水系统的处理量，降低了污水处理成本，回收发电锅炉排放的汽水，集中入回收沉淀槽，将大部分蒸汽冷凝回收，改善了发电锅炉现场蒸汽多处排放现象，美化现场环境，使大部分余热得以回收利用，提高余热锅炉蒸汽效率，提高低压锅炉运行效率。
