申请日2015.12.29
公开(公告)日2016.08.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型污水处理检测分流设备，包括污水箱、好氧池、消毒池和过滤装置，所述污水箱底部设有排污泥口，所述排污泥口和污泥池通过污泥管固定连接，所述污水箱一侧设有进污水池开关，所述污水箱另一侧设有污水泵，所述污水箱和过滤池通过管道固定连接，所述过滤池顶部设有人孔。本实用新型通过利用进污水池开关可以控制污水箱的水位，当污泥比较多的时候可以通过排污泥口将勿怒排出，污水通过污水泵流向过滤池进行过滤，通过溢流阀流向厌氧池和好氧池进行处理，流向消毒池进行消毒，通过清水检测分流装置控制水轮正反转达到对清水进行分类处理，使污水处理的更加干净，从而保护了环境，也保证了人类的饮水安全。

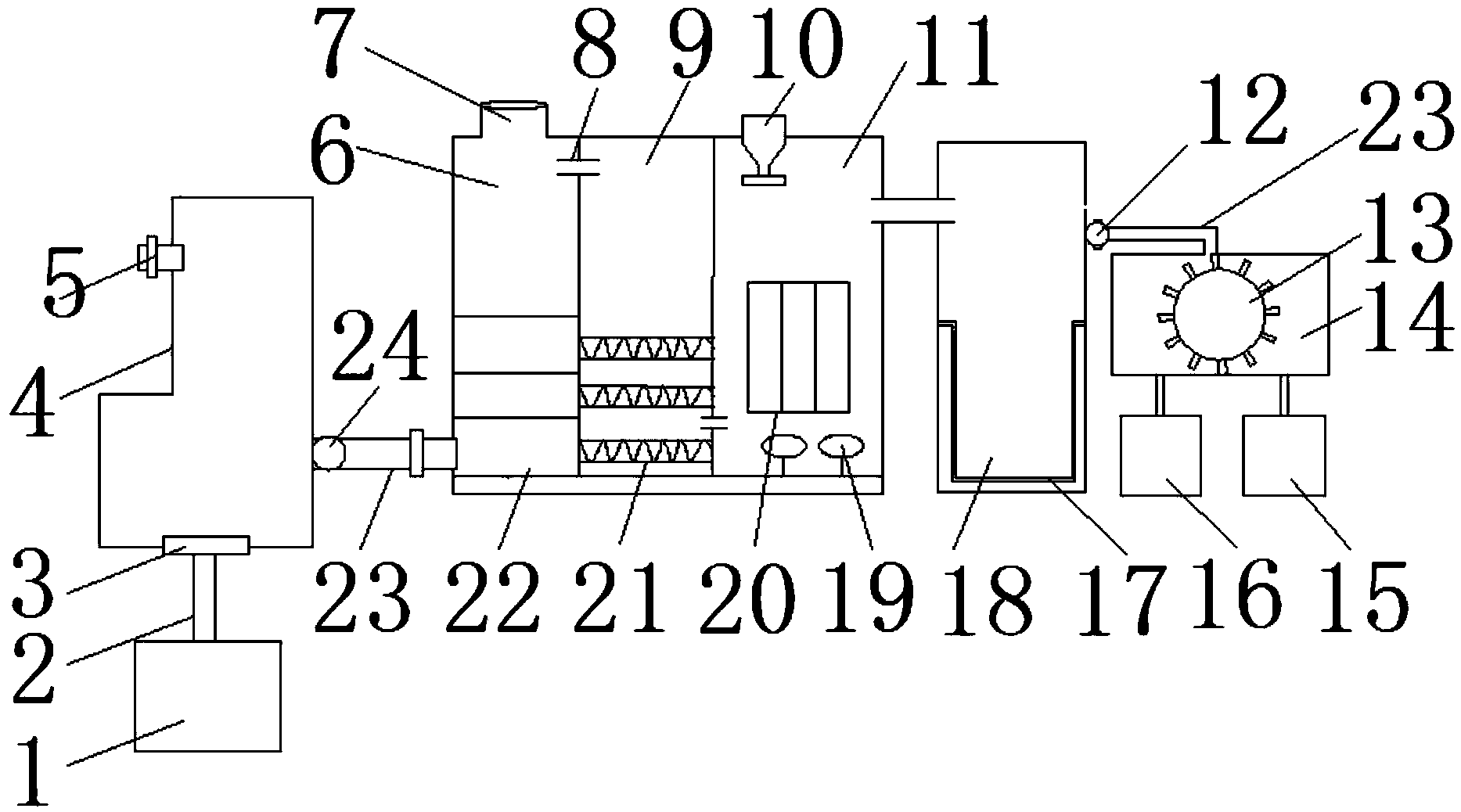

摘要附图
权利要求书
1.一种新型污水处理检测分流设备，包括污水箱(4)、好氧池(11)、消毒池(18)和过滤装置(22)，其特征在于：所述污水箱(4)底部设有排污泥口(3)，所述排污泥口(3)和污泥池(1)通过污泥管(2)固定连接，所述污水箱(4)一侧设有进污水池开关(5)，所述污水箱(4)另一侧设有污水泵(24)，所述污水箱(4)和过滤池(6)通过管道(23)固定连接，所述过滤池(6)顶部设有人孔(7)，所述过滤池(6)底部设有过滤装置(22)，所述过滤池(6)和厌氧池(9)通过溢流阀(8)相连，所述厌氧池(9)底部设有生物装置(21)，所述好氧池(11)顶部设有风机(10)，所述好氧池(11)一侧连接消毒池(18)，所述消毒池(18)一侧设有清水检测分流装置(12),所述消毒池(18)和分流箱(14)通过管道(23)相连，所述分流箱(14)内部设有水轮(13)。
2.根据权利要求1所述的新型污水处理检测分流设备，其特征在于：所述过滤装置(22)顶部设有沙粒层(27)，所述沙粒层(27)顶部设有活性炭(26)以及设置在活性炭(26)顶部的硅藻装置(25)。
3.根据权利要求1所述的新型污水处理检测分流设备，其特征在于：所述分流箱(14)底部设有达标水箱(15)以及设置在达标水箱(15)一侧的未达标水箱(16)。
4.根据权利要求1所述的新型污水处理检测分流设备，其特征在于：所述好氧池(11)内部设有中空纤维膜组件(20)以及设置在中空纤维膜组件(20)底部的气泡发解器(19)。
5.根据权利要求1所述的新型污水处理检测分流设备，其特征在于：所述消毒池(18)内部设有消毒装置(17)。
说明书
一种新型污水处理检测分流设备
【技术领域】
本实用新型涉及一种污水处理设备，特别涉及一种新型污水处理检测分流设备。
【背景技术】
随着社会的进步和人们生活水平的提高，生活污水的问题也日益严峻，传统的生活污水处理设备占地面积大，集成化程度低，而且造价高，消耗资源多，不适合作大范围的推广普及随着社会进步和工业化发展，对人类生活环境的污染越来越严重，而环境一旦破坏，则会给人带来较大的经济倒退而污水处理技术中，由于污水中存在大量的污泥等固体杂质，这类固体杂质会阻碍水流的推送，因此需要辅助一些外部循环泵等对水流进行动力补给，且处理中杂质也不易清理干净，导致净化效果较低，为此，我们提出一种新型污水处理检测分流设备。
【实用新型内容】
本实用新型的主要目的在于提供一种新型污水处理检测分流设备，利用进污水池开关可以控制污水箱的水位，当污泥比较多的时候可以通过排污泥口将勿怒排出，污水通过污水泵流向过滤池进行过滤，通过溢流阀流向厌氧池和好氧池进行处理，流向消毒池进行消毒，通过清水检测分流装置控制水轮正反转达到对清水进行分类处理，使污水处理的更加干净，从而保护了环境，也保证了人类的饮水安全，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种新型污水处理检测分流设备，包括污水箱、好氧池、消毒池和过滤装置，所述污水箱底部设有排污泥口，所述排污泥口和污泥池通过污泥管固定连接，所述污水箱一侧设有进污水池开关，所述污水箱另一侧设有污水泵，所述污水箱和过滤池通过管道固定连接，所述过滤池顶部设有人孔，所述过滤池底部设有过滤装置，所述过滤池和厌氧池通过溢流阀相连，所述厌氧池底部设有生物装置，所述好氧池顶部设有风机，所述好氧池一侧连接消毒池，所述消毒池一侧设有清水检测分流装置,所述消毒池和分流箱通过管道相连，所述分流箱内部设有水轮。
进一步地，所述过滤装置顶部设有沙粒层，所述沙粒层顶部设有活性炭以及设置在活性炭顶部的硅藻装置。
进一步地，所述分流箱底部设有达标水箱以及设置在达标水箱一侧的未达标水箱。
进一步地，所述好氧池内部设有中空纤维膜组件以及设置在中空纤维膜组件底部的气泡发解器。
进一步地，所述消毒池内部设有消毒装置。
与现有技术相比，本实用新型具有如下有益效果：利用进污水池开关可以控制污水箱的水位，当污泥比较多的时候可以通过排污泥口将勿怒排出，污水通过污水泵流向过滤池进行过滤，通过溢流阀流向厌氧池和好氧池进行处理，流向消毒池进行消毒，通过清水检测分流装置控制水轮正反转达到对清水进行分类处理，使污水处理的更加干净，从而保护了环境，也保证了人类的饮水安全。
