申请日2016.01.14
公开(公告)日2016.08.31
IPC分类号B65D88/68; B65G65/46
摘要

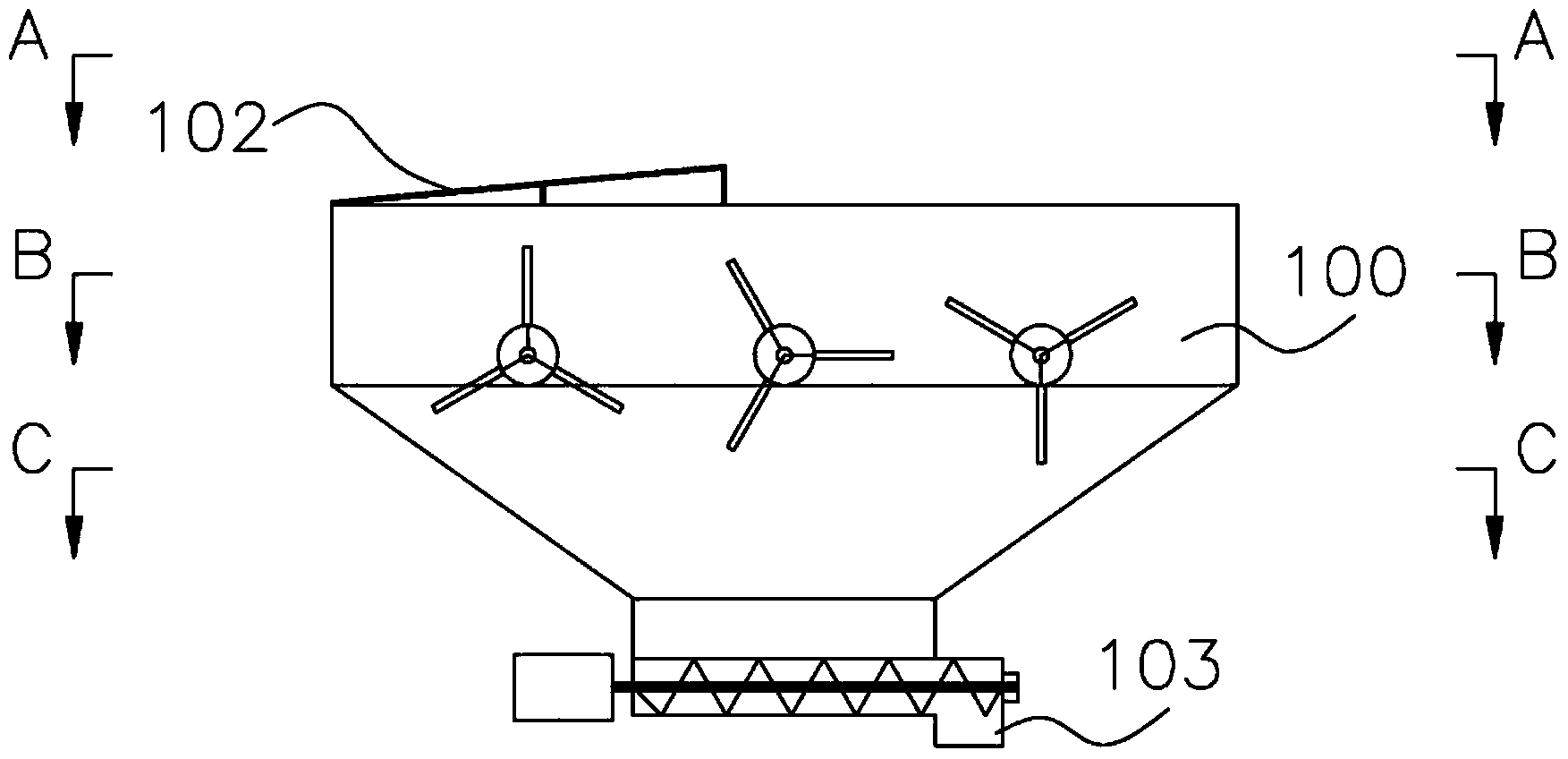

本实用新型涉及一种用于污泥存储输送的污泥储料仓，包括仓体，所述仓体的上端设有开口，下端设有输送螺旋装置，所述输送螺旋装置上设有卸料口;所述仓体中部设有多组平行相邻设置的螺旋搅拌装置，所述螺旋搅拌装置包括螺旋搅拌电机和螺旋搅拌叶片，所述螺旋搅拌叶片的螺旋搅拌轴与螺旋搅拌电机连接，相邻的两个螺旋搅拌叶片的转动方向相反;所述输送螺旋装置包括输送螺旋叶片和输送螺旋电机，所述输送螺旋叶片的输送螺旋轴与输送螺旋电机连接。本实用新型的污泥储料仓，在污泥处理过程中对污泥的储存输送起到了破拱和定量连续输送的作用，保证了污泥在下料过程中的连续均匀性，确保了污泥处理过程的连续可控高效性。
权利要求书
1.一种用于污泥存储输送的污泥储料仓，包括仓体，其特征在于，所述仓体的上端设有开口，下端设有输送螺旋装置，所述输送螺旋装置上设有卸料口;所述仓体中部设有多组平行相邻设置的螺旋搅拌装置，所述螺旋搅拌装置包括螺旋搅拌电机和螺旋搅拌叶片，所述螺旋搅拌叶片的螺旋搅拌轴与螺旋搅拌电机连接，相邻的两个螺旋搅拌叶片的转动方向相反;所述输送螺旋装置包括输送螺旋叶片和输送螺旋电机，所述输送螺旋叶片的输送螺旋轴与输送螺旋电机连接。
2.根据权利要求1所述的用于污泥存储输送的污泥储料仓，其特征在于，所述仓体的顶部设有格栅。
3.根据权利要求2所述的用于污泥存储输送的污泥储料仓，其特征在于，所述格栅倾斜设置，格栅靠近仓体中心的一侧高于位于仓体边缘的一侧，格栅的倾斜角度为3-8°。
4.根据权利要求2所述的用于污泥存储输送的污泥储料仓，其特征在于，所述格栅覆盖所述仓体上部开口面积的一半。
5.根据权利要求2所述的用于污泥存储输送的污泥储料仓，其特征在于，所述格栅上设有多个方孔，方孔的面积为80-120cm2。
6.根据权利要求1所述的用于污泥存储输送的污泥储料仓，其特征在于，所述螺旋搅拌轴的端部通过螺旋搅拌轴套固定在仓体上。
7.根据权利要求1所述的用于污泥存储输送的污泥储料仓，其特征在于，所述输送螺旋轴的端部通过输送螺旋轴套固定在仓体的仓底。
说明书
一种用于污泥存储输送的污泥储料仓
技术领域
本实用新型涉及固废处理环保领域，更具体地说，涉及一种用于污泥存储输送的污泥储料仓。
背景技术
污泥是污水处理过程中污染物及微生物代谢产生的一种泥状物质。经过脱水机处理后的污泥仍然有80%的含水率，密度在1.1g/cm3左右，污泥中的固体物质：分为无机物和有机物。无机物：主要是无机矿物为主，还有各种形态的重金属和营养盐。有机物：微生物的残体，生物膜、纤维质物质。未扰动的污泥一般呈果冻状、糊状，不能够堆积、搬运时会滴洒。脱水充分时可以变为干块状，碎渣状，有时候能够堵塞管道、孔隙。在脱水、搬运等过程中会有砖瓦、块石、树枝混入。由于污泥的这种状态，污泥在存储输送过程中，污泥往往会出现下料不均匀甚至起拱等现象，影响污泥输送的可控性及连续性。
目前，国内城市污水需要大量配套污泥处理、处置设备，污泥接收存储输送设备是其中尤为重要的部分，涉及到污泥的计量和输送问题。现有污泥储存和输送系统分为两类，一种是采用柱塞泵送，投资大，能耗高;另一种采用简易的螺旋输送机，存在输送量难以控制，易出现堵塞等问题。
发明内容
本实用新型要解决的技术问题在于，提供一种可使生产过程连续可控的用于污泥存储输送的污泥储料仓。
本实用新型解决其技术问题所采用的技术方案是：构造一种用于污泥存储输送的污泥储料仓，包括仓体，所述仓体的上端设有开口，下端设有输送螺旋装置，所述输送螺旋装置上设有卸料口;所述仓体中部设有多组平行相邻设置的螺旋搅拌装置，所述螺旋搅拌装置包括螺旋搅拌电机和螺旋搅拌叶片，所述螺旋搅拌叶片的螺旋搅拌轴与螺旋搅拌电机连接，相邻的两个螺旋搅拌叶片的转动方向相反;所述输送螺旋装置包括输送螺旋叶片和输送螺旋电机，所述输送螺旋叶片的输送螺旋轴与输送螺旋电机连接。
上述方案中，所述仓体的顶部设有格栅。
上述方案中，所述格栅倾斜设置，格栅靠近仓体中心的一侧高于位于仓体边缘的一侧，格栅的倾斜角度为3-8°。
上述方案中，所述格栅覆盖所述仓体上部开口面积的一半。
上述方案中，所述格栅上设有多个方孔，方孔的面积为80-120cm2。
上述方案中，所述螺旋搅拌轴的端部通过螺旋搅拌轴套固定在仓体上。
上述方案中，所述输送螺旋轴的端部通过输送螺旋轴套固定在仓体的仓底。
实施本实用新型的用于污泥存储输送的污泥储料仓，具有以下有益效果：
1、多个螺旋搅拌叶片的转动方向相反，螺旋搅拌叶片交错带动污泥搅拌，促进污泥往仓底方向运动，仓底的污泥通过输送螺旋装置将污泥输送到卸料口卸下。螺旋搅拌叶片在污泥处理过程中对污泥的储存起到了破拱作用，有效解决下料不畅通的问题。
2、本实用新型的污泥储料仓，在污泥处理过程中对污泥的储存输送起到了破拱和定量连续输送的作用，保证了污泥在下料过程中的连续均匀性，确保了污泥处理过程的连续可控高效性。
