申请日2016.01.27
公开(公告)日2016.08.31
IPC分类号G05B19/04
摘要
本实用新型的一种污水处理池的驱动系统，所述驱动系统与供电电路1连接，所述驱动系统包括：正弦波整流单元201，用于与所述供电电路1连接，对供电电路1提供的电流进行整流;可视功率控制单元202，与所述正弦波整流单元201连接;正交滤波单元203，与所述可视功率控制单元202连接;降噪单元204，与所述正交滤波单元203连接;处理单元205，与所述降噪单元204连接，用于输出驱动电压和处理数据。该线路可输出稳定的驱动电压，提供负载设备所需的交流电或者直流电，由此达到对负载设备的控制。
权利要求书
1.一种污水处理池的驱动系统，所述驱动系统与供电电路连接，其特征在于，所述驱动系统包括：
正弦波整流单元，用于与所述供电电路连接，对供电电路提供的电流进行整流;
可视功率控制单元，与所述正弦波整流单元连接;
正交滤波单元，与所述可视功率控制单元连接;
降噪单元，与所述正交滤波单元连接;
处理单元，与所述降噪单元连接，用于输出驱动电压和处理数据。
2.根据权利要求1所述的污水处理池的驱动系统，其特征在于，所述电路还包括：
阀值监测单元，与所述处理单元连接，并对处理数据进行阀值监测。
3.根据权利要求1所述的污水处理池的驱动系统，其特征在于，所述电路还包括：
射频接口，与所述处理单元连接并提供一系列函数。
4.根据权利要求1所述的污水处理池的驱动系统，其特征在于，所述正弦波整流单元为半桥式整流单元。
5.根据权利要求1所述的污水处理池的驱动系统，其特征在于，所述正交滤波单元为555振荡型滤波耦合单元。
6.根据权利要求1所述的污水处理池的驱动系统，其特征在于，所述电路还包括
可控硅单元。
7.根据权利要求1所述的污水处理池的驱动系统，其特征在于，所述电路还包括抗干扰单元，所述抗干扰单元与所述降噪单元连接。
8.根据权利要求1所述的污水处理池的驱动系统，其特征在于，所述电路还包括：
差分放大单元。
说明书
一种污水处理池的驱动系统
技术领域
本实用新型涉及废水处理领域，特别涉及一种污水处理池的驱动系统。
背景技术
现如今的废水处理包括物理方法、生物方法和化学方法等。通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物(包括油膜和油珠)的废水处理法，可分为重力分离法、离心分离法和筛滤截留法等。以热交换原理为基础的处理法也属于物理处理法。
通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元是：混凝、中和、氧化还原等;而以传质作用为基础的处理单元则有：萃取、汽提、吹脱、吸附、离子交换以及电渗析和反渗透等。后两种处理单元又合称为膜分离技术。其中运用传质作用的处理单元既具有化学作用，又有与之相关的物理作用，所以也可从化学处理法中分出来 ，成为另一类处理方法，称为物理化学法。
通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。根据作用微生物的不同，生物处理法又可分为需氧生物处理和厌氧生物处理两种类型。废水生物处理广泛使用的是需氧生物处理法，按传统，需氧生物处理法又分为活性污泥法和生物膜法两类。活性污泥法本身就是一种处理单元，它有多种运行方式。属于生物膜法的处理设备有生物滤池、生物转盘、生物接触氧化池以及生物流化床等。生物氧化塘法又称自然生物处理法。厌氧生物处理法，又名生物还原处理法，主要用于处理高浓度有机废水和污泥。使用的处理设备主要为消化池。
在污水处理系统与供电系统连接中，作为负载设备的风机通过驱动系统连接至供电设备的输出端，由该驱动系统将供电设备提供的交流电转换为负载设备所需要的交流电或者直流电，由此达到对负载设备的控制，然而，现在的驱动系统存在各种各样的问题，譬如噪声过大，抗干扰不足等等，使得输出的驱动电压处于跳变状态。
实用新型内容
基于此，为解决上述问题，提供了一种污水处理池的驱动系统。

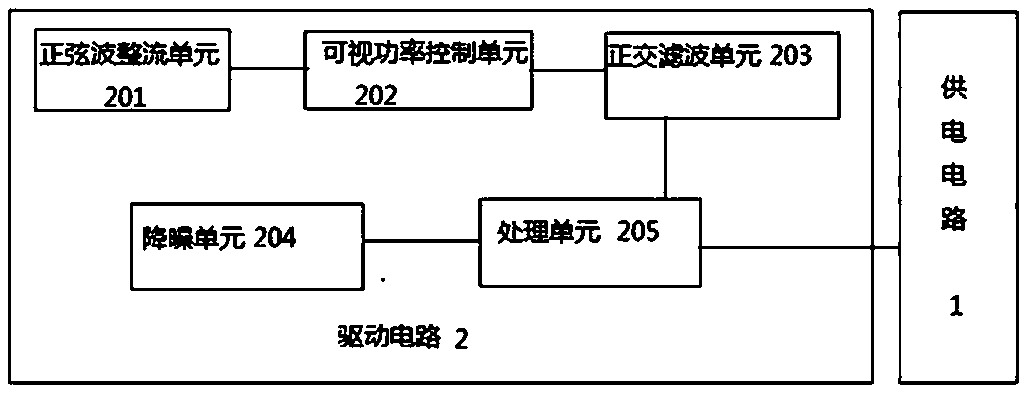

一种污水处理池的驱动系统，所述驱动系统与供电电路连接，所述驱动系统包括：
正弦波整流单元，用于与所述供电电路1连接，对供电电路提供的电流进行整流;
可视功率控制单元，与所述正弦波整流单元连接;
正交滤波单元，与所述可视功率控制单元连接;
降噪单元，与所述正交滤波单元连接;
处理单元，与所述降噪单元连接，用于输出驱动电压和处理数据。
作为其中一个实施例，所述电路还包括：
阀值监测单元，与所述处理单元连接，并对处理数据进行阀值监测。
作为其中一个实施例，所述电路还包括：
射频接口，与所述处理单元连接并提供一系列函数。
作为其中一个实施例，所述正弦波整流单元为半桥式整流单元。
作为其中一个实施例，所述正交滤波单元为555振荡型滤波耦合单元。
作为其中一个实施例，所述电路还包括
可控硅单元。
作为其中一个实施例，所述电路还包括抗干扰单元，所述抗干扰单元与所述降噪单元连接。
作为其中一个实施例，所述电路还包括：
差分放大单元。
有益效果：
本实用新型的一种污水处理池的驱动系统，所述驱动系统与供电电路连接，所述驱动系统包括：正弦波整流单元，用于与所述供电电路连接，对供电电路1提供的电流进行整流;可视功率控制单元，与所述正弦波整流单元连接;正交滤波单元，与所述可视功率控制单元连接;降噪单元，与所述正交滤波单元连接;处理单元，与所述降噪单元连接，用于输出驱动电压和处理数据。该线路可输出稳定的驱动电压，提供负载设备所需的交流电或者直流电，由此达到对负载设备的控制。
