申请日2016.01.27
公开(公告)日2016.08.17
IPC分类号C02F11/12; B01D25/12
摘要
本实用新型公开了一种螺旋式污泥吸附压滤机，包括第一驱动电机、叶片、外壳、输送管、污泥出口、联轴器、污泥压制槽、封闭塞、压机和防水密封塞;所述第一驱动电机的动力输出轴与传动轴相连接，叶片结构设置在传动轴上，第一驱动电机发出动力驱动;所述污泥压滤模设于污泥压制槽的上端，污泥压滤模设有多个滤出水管柱;所述污泥槽通道开设在污泥压滤模中央，污泥槽通道与污泥压制槽连通设置;所述储水槽设置在污泥压滤模的上端，储水槽一端开设有泄水口;所述导水管设于储水槽一侧面下端，导水管斜向下设置。本实用新型能够更有效的变废为宝，极大地提高了资源利用率。
权利要求书

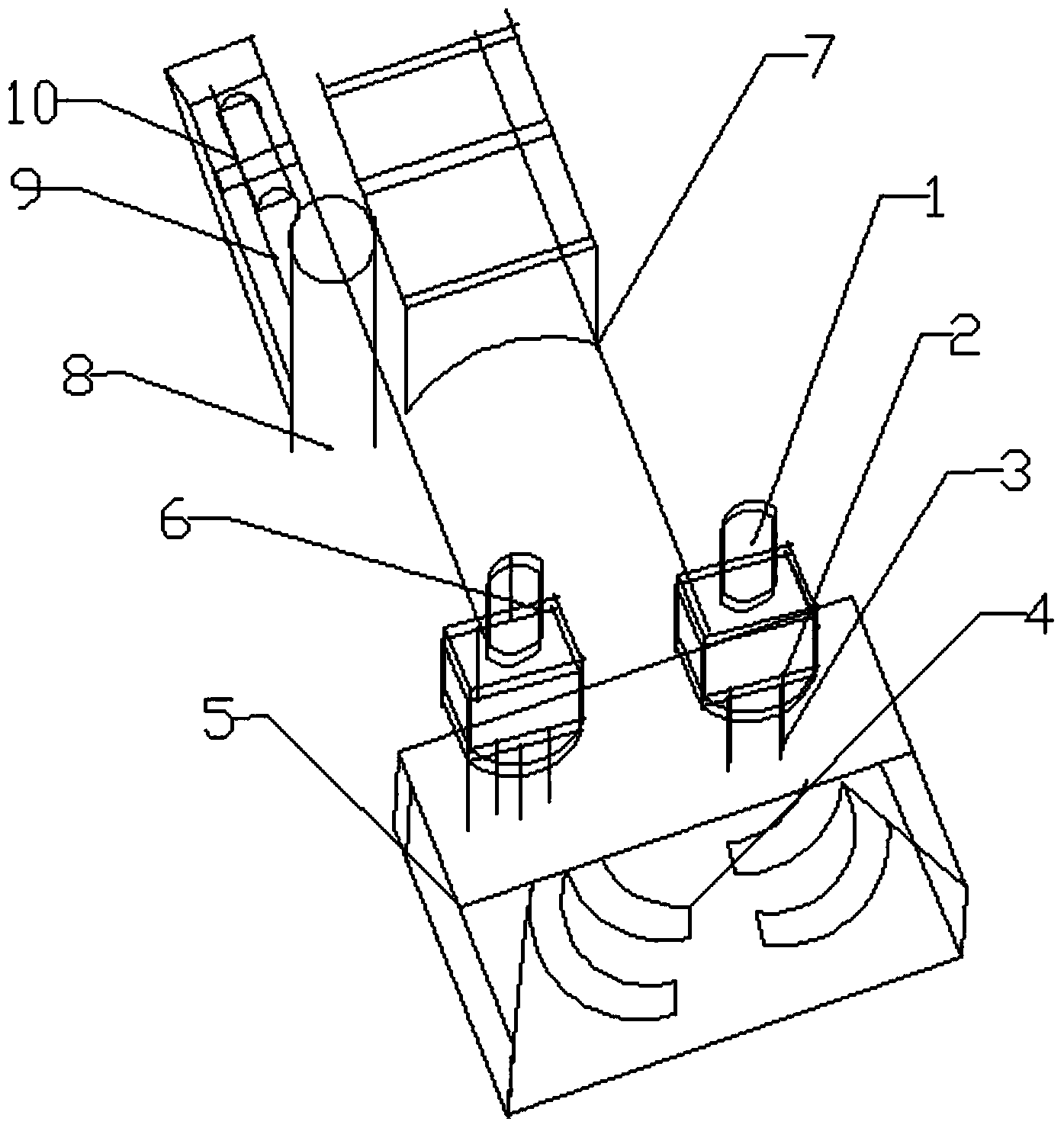

1.一种螺旋式污泥吸附压滤机，包括第一驱动电机、叶片、外壳、输送管、污泥出口、联轴器、污泥压制槽、封闭塞、压机和防水密封塞;其特征在于，所述第一驱动电机的动力输出轴与传动轴相连接，叶片结构设置在传动轴上，第一驱动电机发出动力驱动;所述叶片均安装在转动轮上，叶轮结构通过键与传动轴装配 ，叶轮结构套装在传动轴上;所述螺旋轴上设置有螺旋叶片 ，叶片设计为曲面叶片;所述外壳的开口为第一污泥进口，外壳为簸箕状，第一驱动电机设置在簸箕状外壳的外部;所述输送管的一端设置有污泥出口，输送管内设置有输送动力组件;污泥压滤装置包括机架、污泥槽固定架、污泥压制槽、污泥压滤膜、污泥槽通道、封闭塞和压机;所述污泥压制槽固定安装在机架上，污泥压制槽两端通过污泥槽固定架支撑固定;所述污泥压滤模设于污泥压制槽的上端，污泥压滤模设有多个滤出水管柱;所述污泥槽通道开设在污泥压滤模中央，污泥槽通道与污泥压制槽连通设置;所述污泥槽通道内设有封闭塞，污泥压滤模上端连接有压机。
2.根据权利要求1所述的螺旋式污泥吸附压滤机，其特征在于，储水槽设置在污泥压滤模的上端，储水槽一端开设有泄水口;导水管设于储水槽一侧面下端，导水管斜向下设置。
3.根据权利要求1所述的螺旋式污泥吸附压滤机，其特征在于，所述污泥压滤模设有防水密封塞。
说明书
一种螺旋式污泥吸附压滤机
技术领域
本实用新型涉及一种污泥处理设备，具体是一种螺旋式污泥吸附压滤机。
背景技术
由于从污水处理厂排出的污泥体积非常庞大，呈现松散状，且含水率较高，为让污泥能够达到减量化、稳定化、无害化及资源化等目的，一般的做法是先对其进行脱水处理，
即污泥干燥处理。这可以一方面进行有效的减容，从而降低污泥清运的费用，另一方面也方便了污泥的存储、运输和利用。
实用新型内容
本实用新型的目的在于提供一种螺旋式污泥吸附压滤机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种螺旋式污泥吸附压滤机，包括第一驱动电机、叶片、外壳、输送管、污泥出口、联轴器、污泥压制槽、封闭塞、压机和防水密封塞;所述第一驱动电机的动力输出轴与传动轴相连接，叶片结构设置在传动轴上，第一驱动电机发出动力驱动;所述叶片均安装在转动轮上，叶轮结构通过键与传动轴装配 ，叶轮结构套装在传动轴上;所述螺旋轴上设置有螺旋叶片 ，叶片设计为曲面叶片;所述外壳的开口为第一污泥进口，外壳为簸箕状，第一驱动电机设置在簸箕状外壳的外部;所述输送管的一端设置有污泥出口，输送管内设置有输送动力组件;所述污泥压滤装置包括机架、污泥槽固定架、污泥压制槽、污泥压滤膜、污泥槽通道、封闭塞和压机;所述污泥压制槽固定安装在机架上，污泥压制槽两端通过污泥槽固定架支撑固定;所述污泥压滤模设于污泥压制槽的上端，污泥压滤模设有多个滤出水管柱;所述污泥槽通道开设在污泥压滤模中央，污泥槽通道与污泥压制槽连通设置;所述污泥槽通道内设有封闭塞，污泥压滤模上端连接有压机。
作为本实用新型进一步的方案：所述储水槽设置在污泥压滤模的上端，储水槽一端开设有泄水口;所述导水管设于储水槽一侧面下端，导水管斜向下设置。
作为本实用新型再进一步的方案：所述污泥压滤模设有防水密封塞。
与现有技术相比，本实用新型的有益效果是：
本实用新型结构设计合理，压滤装置能将污泥中的水与泥分开，水从排水管进入净水装置，进行消毒净化，实现水的循环再利用，节省资源，避免形成浪费，泥从出泥管进入烘干装置，使其成为块状，便于运输，同时泥中含有丰富的营养物质，可利用来肥田等。本实用新型能够更有效的变废为宝，极大地提高了资源利用率。
